Выключатель стоп-сигналов Mazda 6 GG: проверка и порядок подключения
Стоп-сигналы могут не включаться или оставаться включёнными из-за цепи, самого выключателя либо его неправильной установки. Здесь важен не только контакт, но и порядок присоединения разъёма
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; штатный выключатель тормозной педали P–8/P–9; дополнительная пара контактов A–C только при наличии круиз-контроля
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; 4WD, подвеска с поддержанием высоты и переделанные узлы без отдельной сверки
Уточните характер отказа
Сравните основные стоп-сигналы и дополнительный фонарь. Отказ одной лампы и одинаковый отказ всех фонарей требуют разной проверки. Запишите, меняли ли недавно педаль, усилитель тормозов или выключатель
Проверьте, возвращается ли педаль и не мешает ли ей коврик. Не меняйте её высоту для получения нужного света: это параметр тормозной системы
- Mazda6 Workshop Manual, PDF 601, 602, 603 · P–7/P–8/P–9
Таблица контактов раннего выключателя
Заводская процедура начинается с отключения минусового кабеля батареи и разъёма выключателя. Омметром проверяют контакты самого узла, сверив вид разъёма по P–9
Прокрутите таблицу вправо →
| Состояние педали | Контакты с электрической связью |
|---|---|
| Педаль нажата | B–D |
| Педаль отпущена, автомобиль с круиз-контролем | A–C |
Оценивают переключение между состояниями, а не один сигнал прозвонки. Дополнительная пара для круиз-контроля не должна автоматически ожидаться на каждой комплектации
Если переключение соответствует таблице, продолжают проверку питания, проводки и ламп. Если результат не соответствует — учитывают и сам выключатель, и правильность его взаимодействия с педалью

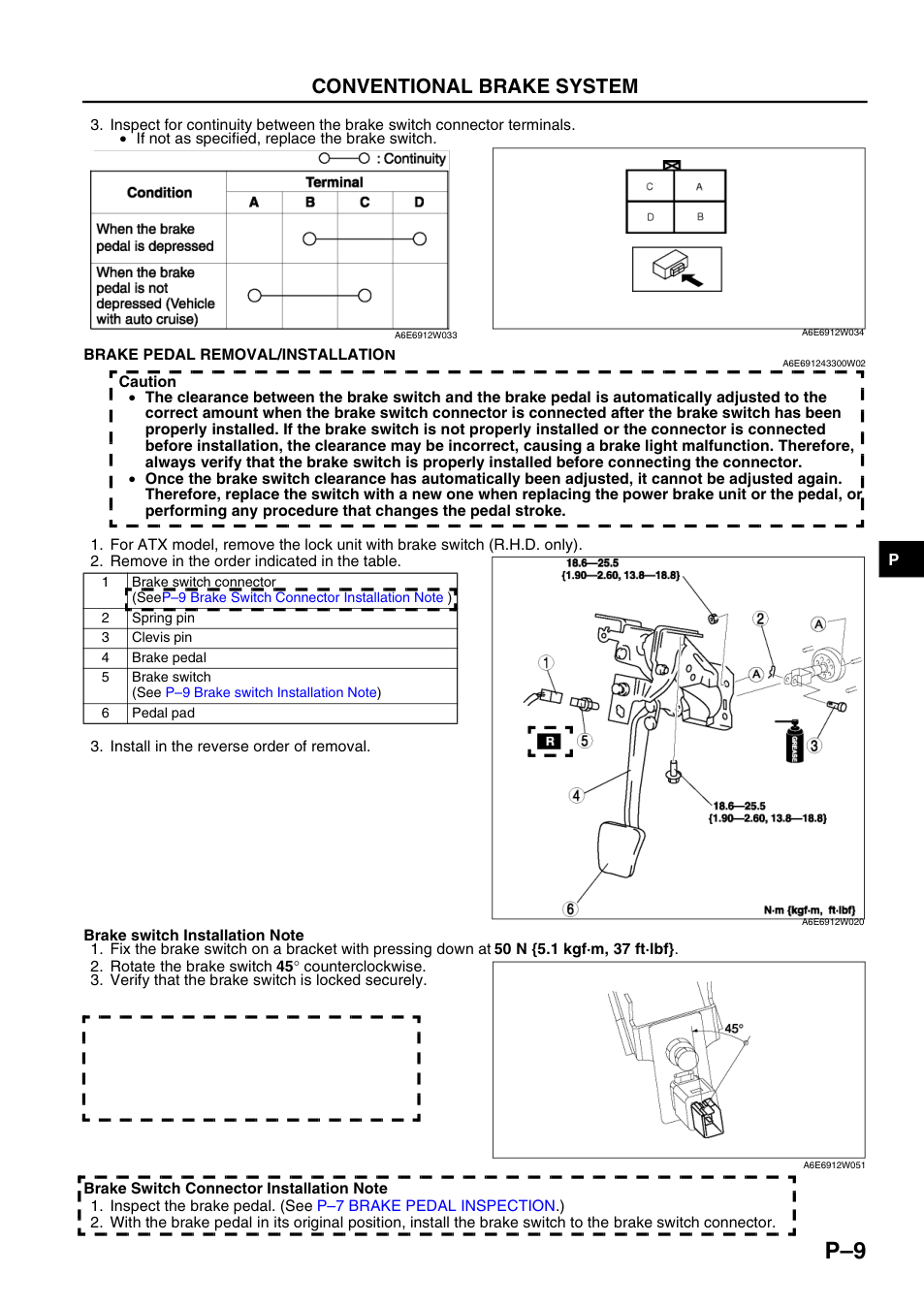

- Mazda6 Workshop Manual, PDF 602, 603 · P–8/P–9 BRAKE SWITCH INSPECTION
Вверху — таблица контактов. Ниже — предупреждение о самоустановке зазора при подключении разъёма
Увеличить снимок · Открыть страницу PDFПочему сначала установка, а затем разъём
В P–9 сказано, что зазор устанавливается автоматически при подключении разъёма к правильно установленному выключателю. Подключение до установки может дать неверный зазор и неправильную работу стоп-сигналов
Повторная автоматическая регулировка того же выключателя не предусмотрена. При замене усилителя, педали или операции, меняющей ход педали, руководство требует новый выключатель
Это условие не означает обязательную замену при каждом диагностическом отсоединении разъёма без изменения установки педали. Решение зависит от выполненной операции
После установки проверяют надёжность фиксации, возврат педали, включение всех стоп-сигналов при нажатии и их выключение после отпускания. Регулировку тормозной педали и проверку её хода выполняет специалист
- Mazda6 Workshop Manual, PDF 601, 602, 603 · P–7/P–8/P–9 установка и контроль
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
