MAZDA 6 GG · Европа
Задние фонари Mazda 6 GG седан: доступ и замена ламп
Поворотник и стоп-сигнал находятся в наружной секции, задний ход и противотуманный свет — в секции крышки багажника. Доступ и момент крепежа у этих секций различаются
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; VIN и исполнение узла должны соответствовать документу; только седан 4SD со штатными ранними фонарями
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные детали и другие рынки без отдельной сверки; год выпуска сам по себе не подтверждает применимость
Определите секцию и лампу
В схеме наружной секции указаны лампа поворотника и лампа стоп-сигнала/габарита. Во внутренней секции — задний ход и задний противотуманный свет. На леворульной версии противотуманная лампа предусмотрена слева, на праворульной — справа
Тип цоколя и мощность подбирайте по маркировке штатной лампы и каталогу для VIN. Эта страница руководства показывает разборку, но не даёт универсального каталожного номера для всех фонарей GG

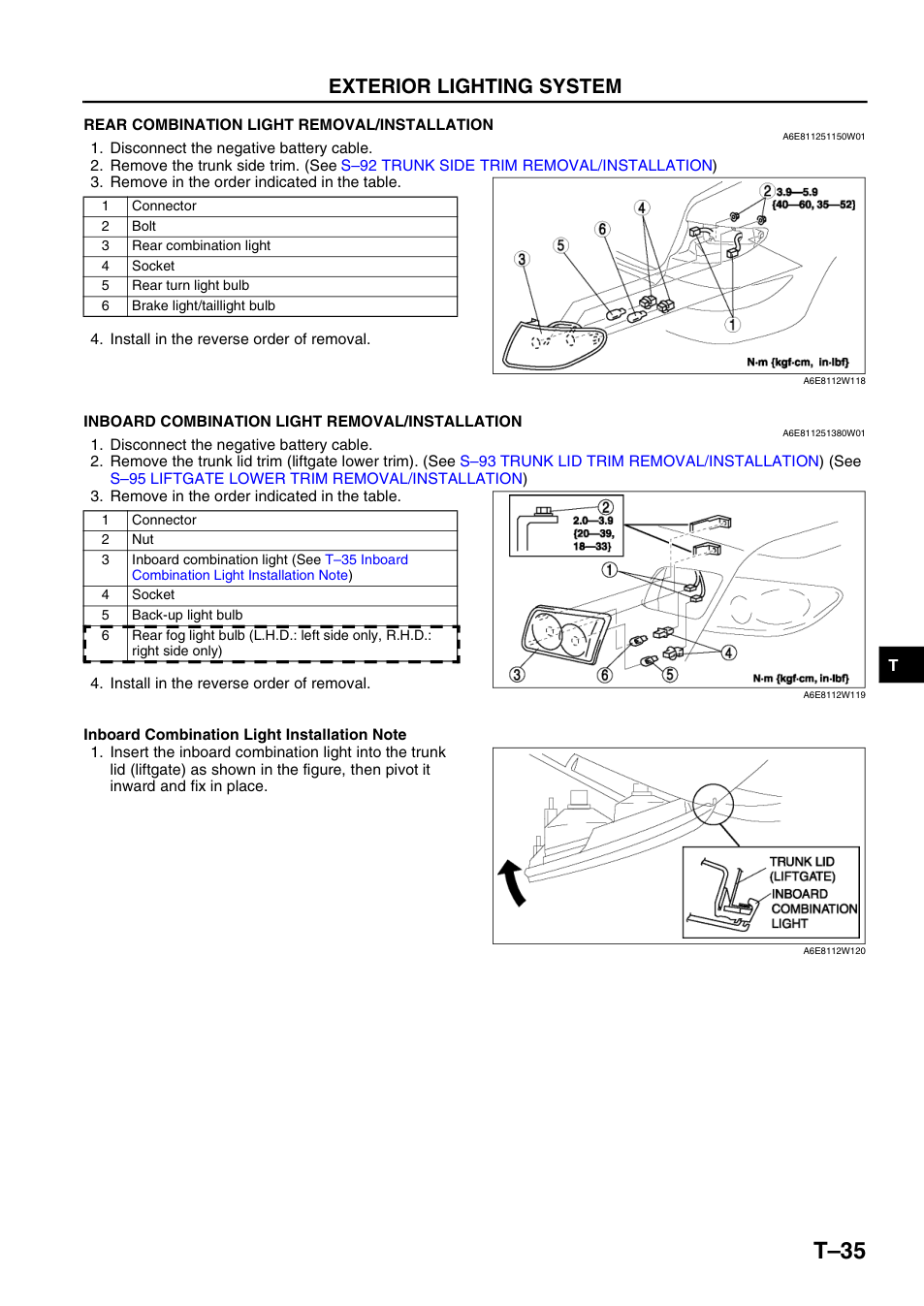

- Mazda6 Workshop Manual, PDF 929 · T–35 REAR / INBOARD COMBINATION LIGHT
Наружный фонарь
- Выключите зажигание и освещение, отсоедините минусовой кабель батареи
- Освободите крепёж торцевой обшивки багажника, поднимите её, выводя клипсы A, штифты B и крючки. Затем снимите крепёж боковой обшивки и отведите её
- Отсоедините разъём, выверните крепёжный болт и снимите наружный фонарь
- Извлеките патрон нужной лампы и замените её на соответствующую исполнению
- Соберите в обратном порядке. Момент болта наружного фонаря по схеме — 3,9–5,9 Н·м
Не тяните за проводку и не опирайте инструмент на окрашенную кромку кузова. Перед сборкой проверьте посадку уплотнения
- Mazda6 Workshop Manual, PDF 929, 852, 853 · T–35; S–92/S–93 обшивка 4SD
Сверху наружная секция, снизу секция крышки багажника; их крепёж и моменты различаются
Увеличить снимок · Открыть страницу PDFСекция в крышке багажника
- При отключённой батарее снимите ручку внутренней обшивки крышки движением на себя, затем крепёж и обшивку
- Отсоедините разъём, снимите гайку и секцию, затем патрон и нужную лампу
- Установите секцию: заведите её в проём и поверните внутрь по рисунку, правильно посадите кронштейн
- Затяните гайку крепления секции моментом 2,0–3,9 Н·м, восстановите разъём и обшивку
- После подключения батареи проверьте световые функции; проверяйте задний ход на неподвижной, надёжно удерживаемой машине, без человека позади неё
- Mazda6 Workshop Manual, PDF 929, 930, 853 · T–35/T–36 установка внутренней секции; S–93 обшивка
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
