Ручник Mazda 6 GG: проверка хода рычага и условия регулировки
Количество щелчков проверяют при заданном усилии. Подтяжка троса не заменяет проверку заднего тормозного механизма, а короткий ход рычага сам по себе не доказывает правильную работу
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; переднеприводная GG с рычажным стояночным тормозом и консолью по P–26–1
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; 4WD, подвеска с поддержанием высоты и переделанные узлы без отдельной сверки
Как проверяют ход рычага
- Установите автомобиль на ровной площадке и зафиксируйте его от качения независимо от проверяемого ручника
- Несколько раз поднимите и опустите рычаг стояночного тормоза
- Несколько раз нажмите педаль рабочего тормоза
- Измерьте ход рычага при усилии 98 Н, что в документе соответствует примерно 10 кгс
Прокрутите таблицу вправо →
| Условие P–26–1 | Норма |
|---|---|
| Ход при усилии 98 Н | 3–6 щелчков |
Если тянуть каждый раз с разной силой, сравнение числа щелчков будет некорректным. Проверка хода — только часть оценки стояночного тормоза

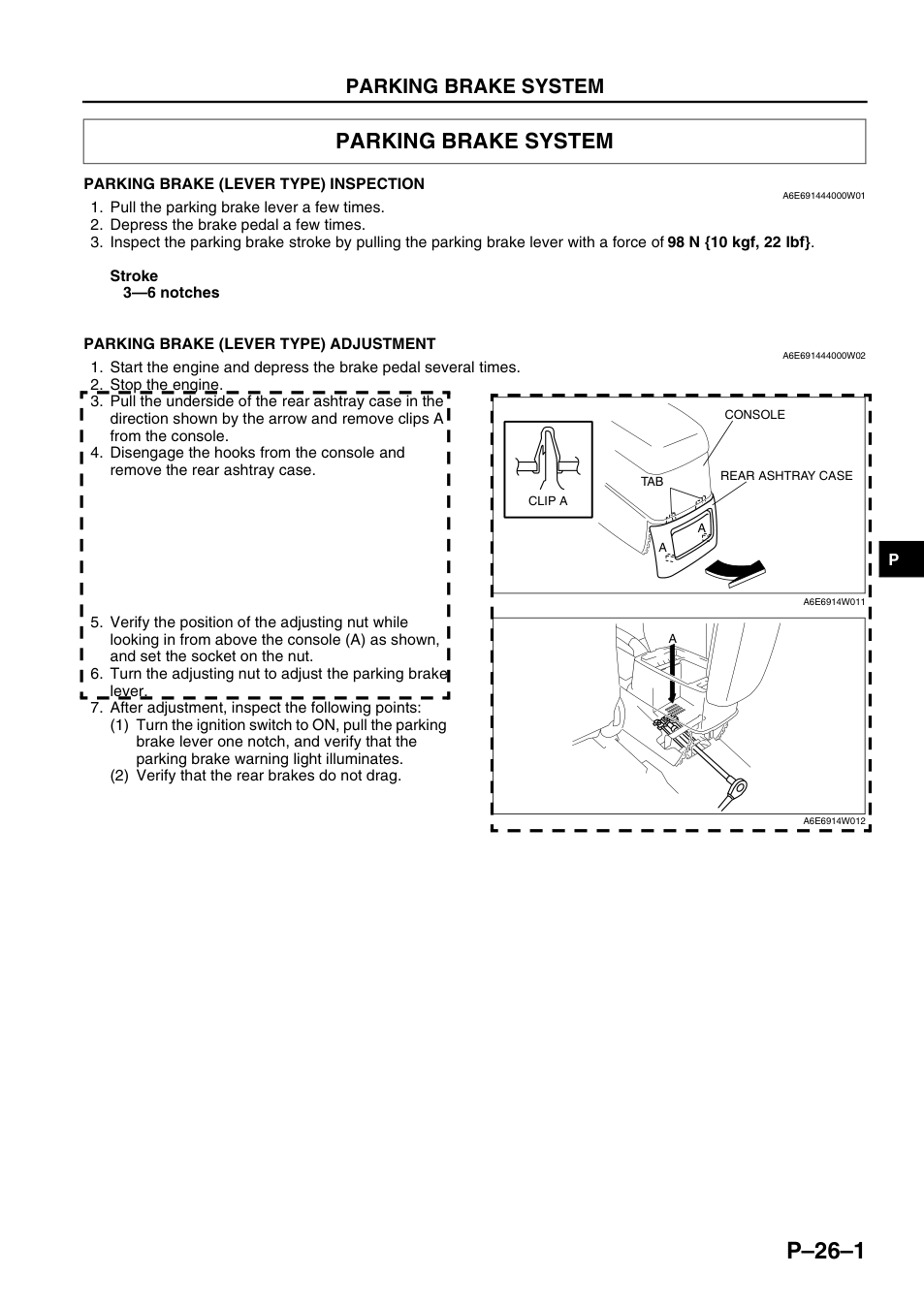

- Mazda6 Workshop Manual, PDF 621 · P–26–1 PARKING BRAKE INSPECTION
Заданы усилие проверки, ход рычага и два обязательных контроля после регулировки
Увеличить снимок · Открыть страницу PDFЧто должно предшествовать подтяжке
Сервис оценивает состояние тросов и задних тормозных механизмов. Если трос закис, повреждён или механизм не возвращается, регулировочная гайка не исправит причину
Для указанной консоли доступ к гайке на P–26–1 получают через заднюю пепельницу. Перед регулировкой руководство предусматривает несколько нажатий тормоза при работающем двигателе и последующую остановку двигателя
Работу выполняют в проветриваемом месте и с надёжно удерживаемым автомобилем. Здесь приведены условия и контроль результата, а не универсальное число оборотов гайки: такого числа в руководстве нет
- Mazda6 Workshop Manual, PDF 621, 622 · P–26–1/P–26–2
Обязательный контроль после регулировки
- При включённом зажигании индикатор стояночного тормоза загорается при подъёме рычага на один щелчок
- При отпущенном ручнике задние тормоза не остаются поджатыми
- Повторный замер хода при заданном усилии соответствует норме; исправность удержания подтверждена безопасной проверкой
Если после подтяжки колесо подтормаживает или нагревается, работу нельзя считать законченной. Слишком сильное натяжение не является запасом надёжности
Для 4WD дополнение предусматривает другой доступ к консоли. Поэтому разборку по ранней схеме 2WD нельзя автоматически переносить на все версии
- Mazda6 Workshop Manual, PDF 621 · P–26–1 контроль после регулировки
- Mazda6 Workshop Manual Supplement, PDF 750 · P–17: различие доступа 2WD/4WD
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
- M6-008 · Mazda6 Workshop Manual Supplement
2002-07 · Копия заводского документа на стороннем хостинге
Читать совместно с базой; каждая глава имеет собственную применимость
