Дополнительный стоп-сигнал Mazda 6 GG седан: замена лампы
У седана руководство различает дополнительный стоп-сигнал в салоне и фонарь в спойлере. Эта инструкция относится к салонному корпусу с отдельным патроном и лампой
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; седан 4SD, штатный дополнительный стоп-сигнал внутри салона на задней полке, In-vehicle-type
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; 4WD, подвеска с поддержанием высоты и переделанные узлы без отдельной сверки
Сверьте фонарь перед снятием
Сравните установленный корпус со схемой 4SD In-vehicle-type на T–36. Если фонарь находится в спойлере, является нештатным светодиодным модулем или не имеет показанного патрона, порядок ниже не подходит
У хэтчбека на T–37 другая конструкция и предварительное снятие обшивки пятой двери. Не используйте для неё точки крепления салонного фонаря седана
Тип и мощность новой лампы подбирают по маркировке снятой штатной лампы и каталогу для VIN. Схема разборки T–36 не устанавливает один универсальный номер для всех кузовов
- Mazda6 Workshop Manual, PDF 930, 931 · T–36/T–37 HIGH-MOUNT BRAKE LIGHT
Снимите корпус и замените лампу
- Отсоедините минусовой кабель аккумулятора по подходящей процедуре
- Отсоедините разъём дополнительного фонаря, поддерживая корпус и не вытягивая его за провод
- Освободите фиксаторы салонного корпуса в направлении стрелки на рисунке A6E8112W123 и снимите фонарь с полки
- Извлеките патрон 3 и лампу 4. Осмотрите патрон и разъём на подгорание, поставьте лампу правильного исполнения
- Установите патрон, корпус и разъём в обратном порядке. Убедитесь, что фиксаторы сели, а провод не зажат
Сверху T–36 показано крепление внутренней секции заднего фонаря в крышке багажника. Эта верхняя схема не относится к дополнительному стоп-сигналу на полке

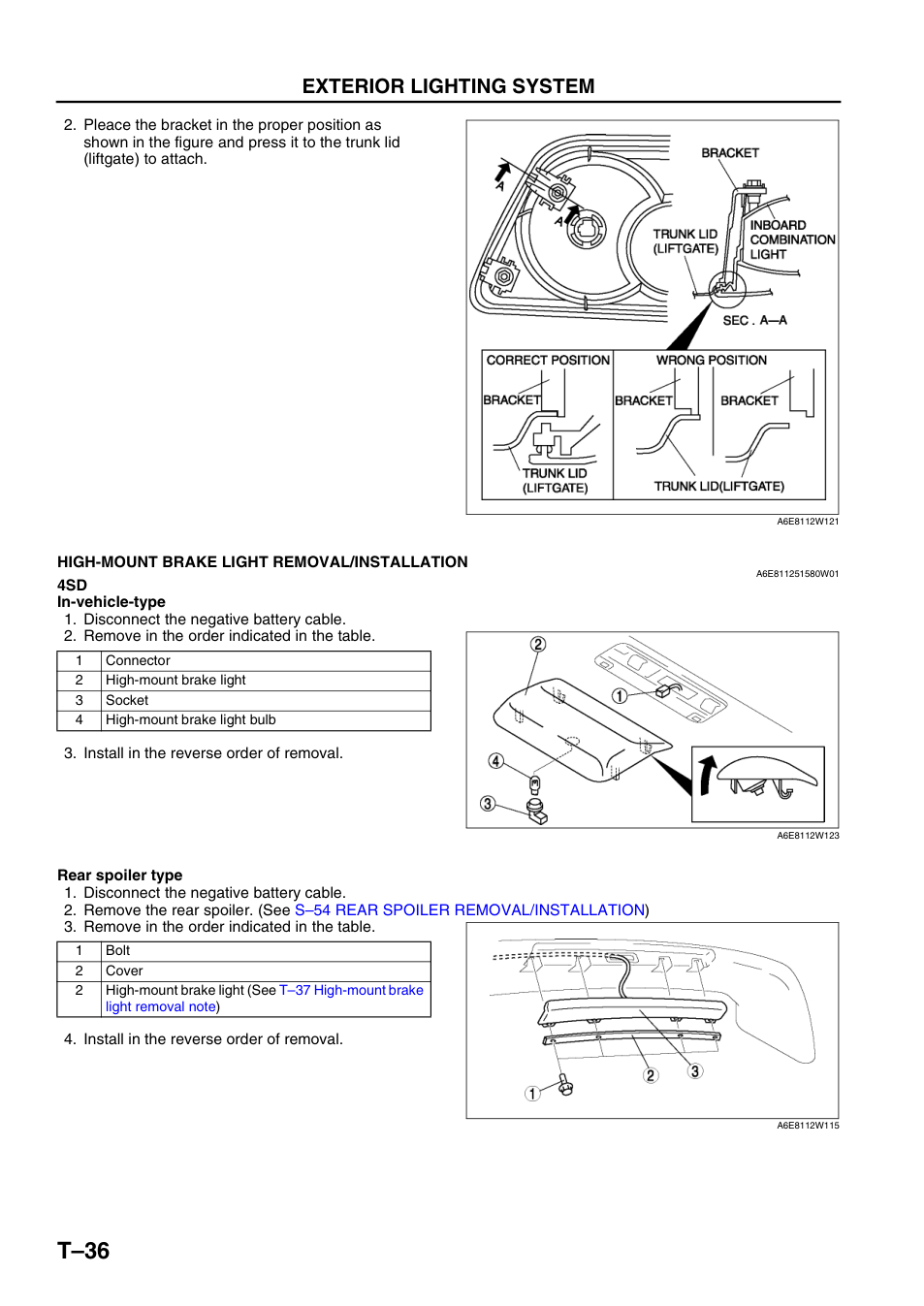

- Mazda6 Workshop Manual, PDF 930 · T–36, 4SD In-vehicle-type, A6E8112W123
Нужен средний раздел 4SD In-vehicle-type: разъём 1, корпус 2, патрон 3 и лампа 4. Нижний раздел относится к спойлеру
Увеличить снимок · Открыть страницу PDFПроверьте свет и крепление
Восстановите подключение батареи и на неподвижной машине проверьте включение дополнительного и основных стоп-сигналов при нажатии педали. После отпускания все они должны погаснуть
Если новая лампа не загорается, продолжайте проверку питания, контактов и цепи. Если одинаково не работают все стоп-сигналы, отдельно проверьте выключатель тормозной педали
Корпус должен быть закреплён без перекоса, а патрон — полностью установлен. При оплавлении или повреждении контактов одна новая лампа не устраняет неисправность
После отключения аккумулятора при необходимости восстановите штатные настройки и AUTO стеклоподъёмника по отдельной инструкции
- Mazda6 Workshop Manual, PDF 930, 602, 603 · T–36; P–8/P–9
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
