MAZDA 6 GG · Европа
Верхний передний рычаг Mazda 6 GG: шарнир и границы ремонта
Стук спереди не определяет неисправный рычаг. Заводская проверка верхнего рычага включает осмотр и измерение сопротивления шарнира после снятия
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; штатное раннее исполнение 2WD; верхний передний рычаг по R–13/R–14
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Какой объём доступа нужен
R–13 предусматривает освобождение крепления провода датчика ABS, поддержку поворотного кулака и съёмник шарового соединения. Для доступа перемещают амортизатор с пружиной в сборе после освобождения его верхнего крепления
Перед разборкой оценивают также остальные шарниры, крепления и пыльники. Освобождённый кулак не должен повиснуть на шланге тормоза или проводе ABS
- Mazda6 Workshop Manual, PDF 27, 28, 730 · GI–24/GI–25; R–13 FRONT UPPER ARM REMOVAL/INSTALLATION
Проверка снятого верхнего рычага
- Осмотрите рычаг на трещины, изгиб и другие повреждения
- Проверьте состояние защитного чехла шарнира
- Поверните палец шарнира пять раз для подготовки к измерению
- Подходящим измерителем малого момента определите момент начала вращения: максимальное значение по R–14 — 1,5 Н·м
1,5 Н·м относится к движению пальца, а не к затяжке гайки рычага. На этой странице не задан нижний предел: его нельзя выдумывать или считать любой свободный повреждённый шарнир исправным
- Mazda6 Workshop Manual, PDF 731 · R–14 FRONT UPPER ARM INSPECTION

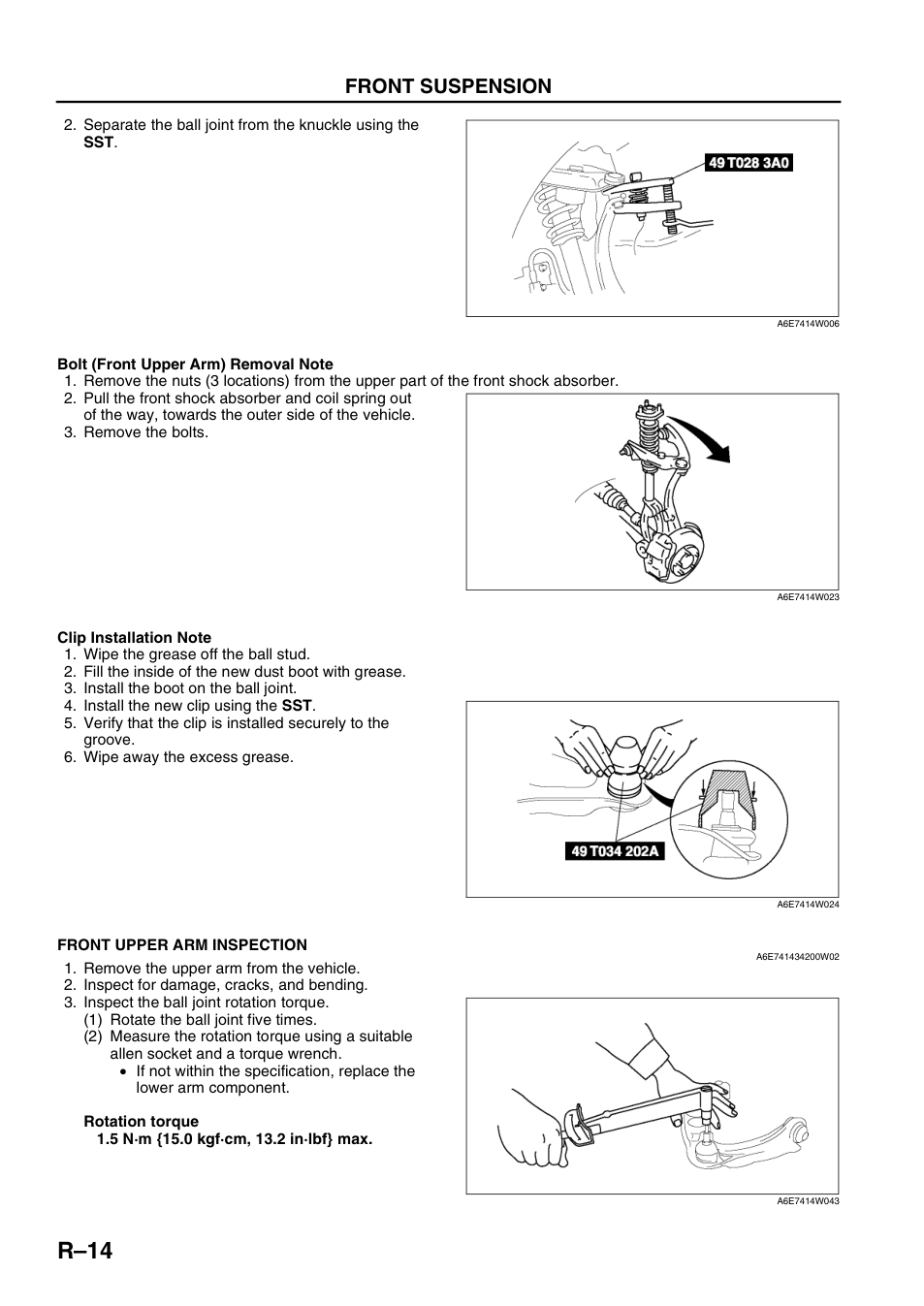

Нижний раздел — осмотр и измерение шарнира верхнего рычага. Схемы выше относятся к его доступу и установке
Увеличить снимок · Открыть страницу PDFУстановка и завершение работ
Сборка требует применимой схемы крепежа и соблюдения положения подвески при окончательной затяжке соединений с резиновыми втулками. Норму сопротивления шарнира не используют для крепежа
После восстановления проверяют укладку тормозного шланга и провода ABS, а затем углы установки колёс. Попытка отрегулировать схождение при изношенных шарнирах не устраняет причину
Результат осмотра записывают отдельно от измеренного момента. При повреждении чехла или самого узла одного числа в пределах максимума недостаточно для заключения
- Mazda6 Workshop Manual, PDF 721, 730, 731 · R–4; R–13/R–14
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
