MAZDA 6 GG · Европа
Люфт ступичного подшипника Mazda 6 GG: измерение индикатором
Заводской предел относится к осевому перемещению ступицы, измеренному индикатором. Покачивание колеса рукой помогает найти подозрение, но не даёт результат в сотых долях миллиметра
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; передний привод 2WD, штатная ранняя подвеска, без нештатного занижения и переделок; ранние передний и задний ступичные узлы M–4/M–9
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; 4WD, подвеска с поддержанием высоты и переделанные узлы без отдельной сверки
Что именно измеряют
На M–4 для передней оси и M–9 для задней описан замер у ступицы. Индикатор устанавливают так, чтобы он регистрировал перемещение при нажатии и вытягивании ступицы вдоль её оси
Прокрутите таблицу вправо →
| Узел ранней GG | Максимальный осевой люфт |
|---|---|
| Передняя ступица по M–4 | 0,05 мм |
| Задняя ступица по M–9 | 0,05 мм |
Этот предел нельзя переносить на перемещение протектора при раскачивании колеса. В таком наблюдении могут одновременно участвовать шина, крепления и шарниры подвески
- Mazda6 Workshop Manual, PDF 546, 551 · M–4/M–9 WHEEL BEARING PLAY INSPECTION
Как получают достоверный результат
- Подготовьте автомобиль к осмотру на подъёмнике или опорах по штатным точкам. Измерение выполняет специалист после необходимого доступа к ступице
- Установите индикатор на жёстком основании и подведите наконечник к ступице в направлении измерения по рисунку
- Нажмите и потяните ступицу рукой в осевом направлении, отслеживая полный ход показаний
- Проверьте, что основание прибора не смещается, и повторите измерение для подтверждения результата
Люфт крепления индикатора, другое направление наконечника или измерение по свободной детали могут исказить результат. В заказ-наряде полезно зафиксировать ось, сторону и фактическое число
- Mazda6 Workshop Manual, PDF 27, 28, 546, 551 · GI–24/GI–25; M–4/M–9

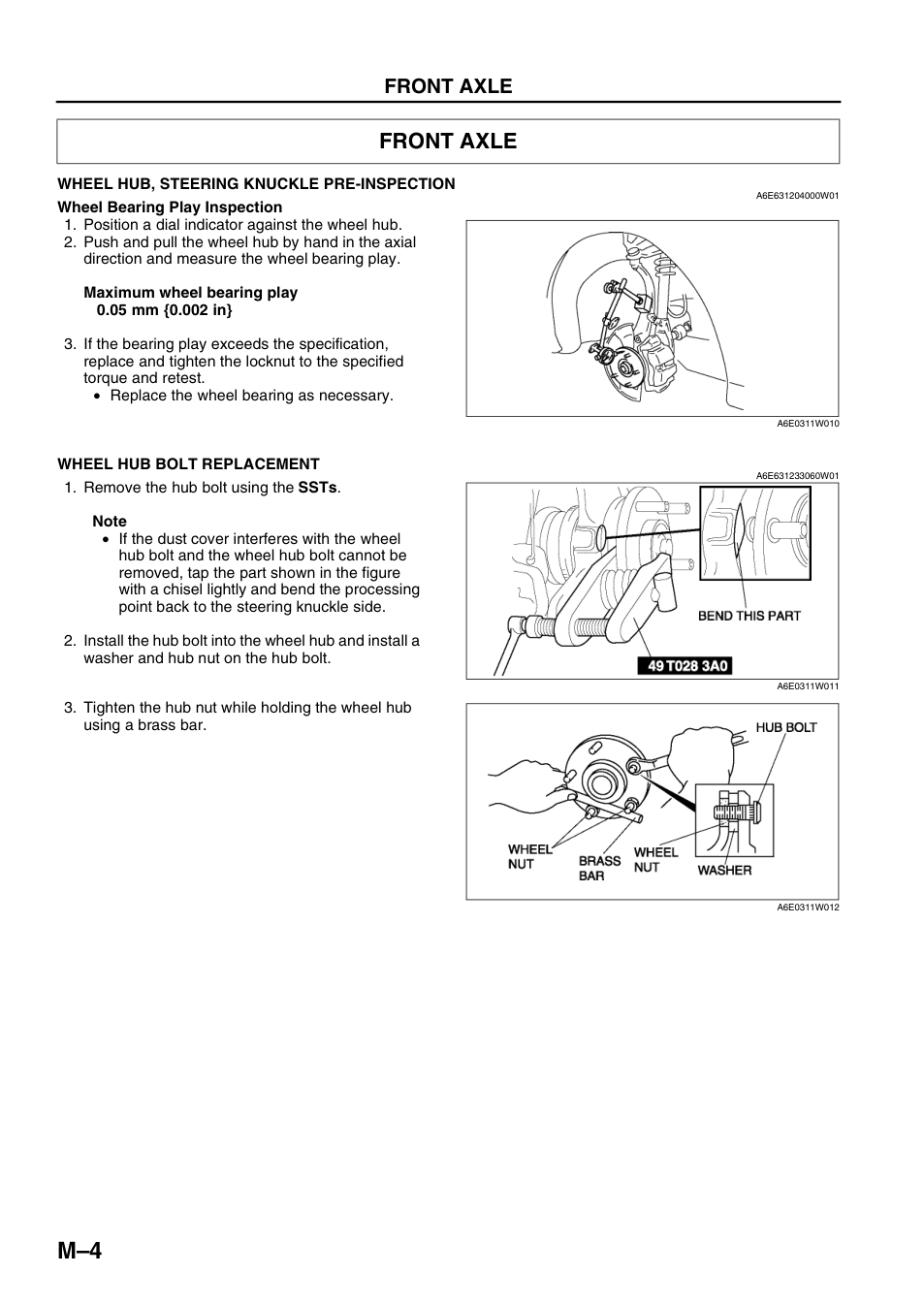

Верхний рисунок показывает измерение у передней ступицы; процедура ниже относится к замене колёсной шпильки
Увеличить снимок · Открыть страницу PDF

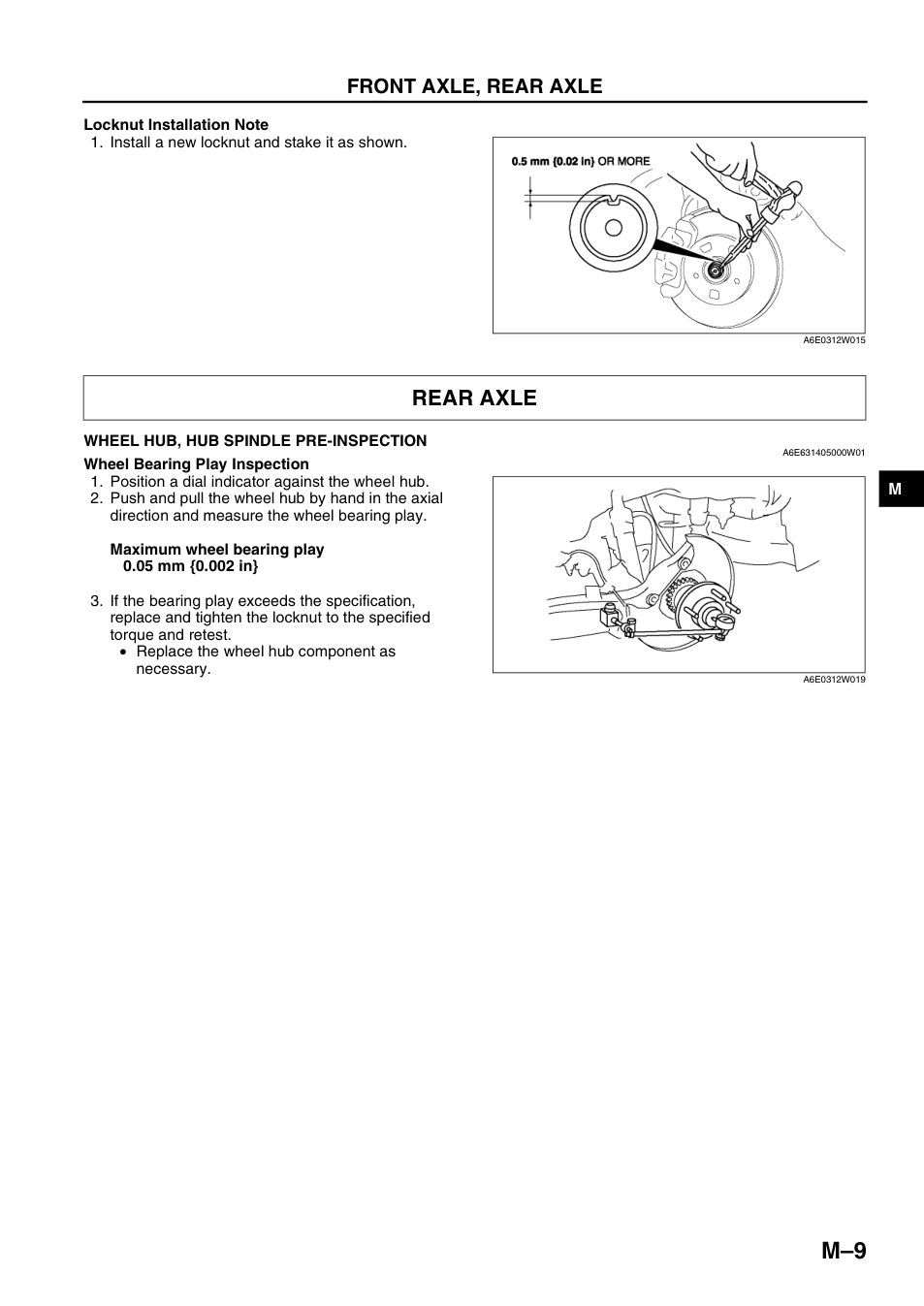

Нижний раздел — осевой люфт задней ступицы. Указание о стопорении гайки вверху завершает предыдущую процедуру
Увеличить снимок · Открыть страницу PDFПочему нельзя просто сильнее затянуть гайку
При превышении предела руководство предусматривает проверку после замены стопорной гайки и затяжки по процедуре, затем замену подшипника или ступичного узла при необходимости. Это не регулировка произвольным дополнительным усилием
Момент и стопорение берут из процедуры конкретной оси. Повторное использование одноразового крепежа или подтяжка «до исчезновения люфта» не заменяют соблюдение конструкции узла
Измерение люфта не является единственным критерием шума подшипника. Если шум остаётся при результате в пределах допуска, сервис продолжает диагностику, включая другие источники шума
- Mazda6 Workshop Manual, PDF 546, 551, 721 · M–4/M–9; R–4 предварительная проверка ходовой
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
