MAZDA 6 GG · Европа
Датчики ABS Mazda 6 GG: сопротивление, зазор и сигнал
Код по скорости одного колеса может быть вызван датчиком, проводкой, зазором или задающим ротором. Сопротивление — лишь одна из проверок, а не достаточное доказательство исправности ABS
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; штатные пассивные индуктивные датчики колёс по P–32–P–34; активные датчики других исполнений исключены
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Что уточнить до измерений
Сохраните коды ABS и сравните доступные данные скоростей колёс. Определите сторону, ось и тип установленного датчика; методика пассивного датчика не переносится на активный
Проверьте жгут, разъём, крепление и задающий ротор. Для доступа к переднему датчику P–32 предусматривает щиток, к заднему P–34 — внутреннюю обшивку колёсной зоны; это разные операции
- Mazda6 Workshop Manual, PDF 27, 28, 628, 630 · GI–24/GI–25; P–32/P–34
Три величины по P–33
Прокрутите таблицу вправо →
| Проверка | Значение и условие |
|---|---|
| Зазор между датчиком и ротором | 0,3–1,1 мм |
| Сопротивление отключённого датчика | 1,3–1,7 кОм |
| Переменное напряжение при одном обороте колеса в секунду | 0,25–1,2 В AC |
- Выключите зажигание, отключите минусовую клемму перед разъединением контактов и отсоедините датчик для измерения сопротивления
- Сверьте сопротивление между его выводами с диапазоном, учитывая качество контакта щупов
- Проверьте положение датчика и зазор по схеме; не подпиливайте корпус ради произвольной настройки
- При безопасно установленном автомобиле сервис проверяет сигнал ручным вращением с заданной скоростью, а при необходимости — его форму осциллографом
При другом темпе вращения напряжение будет другим. Показание при медленном покачивании колеса нельзя напрямую сравнить с нормой для одного оборота в секунду
- Mazda6 Workshop Manual, PDF 629 · P–33 ABS WHEEL-SPEED SENSOR INSPECTION
- Mazda6 Workshop Manual Supplement, PDF 743 · P–3, меры при работе с разъёмами ABS

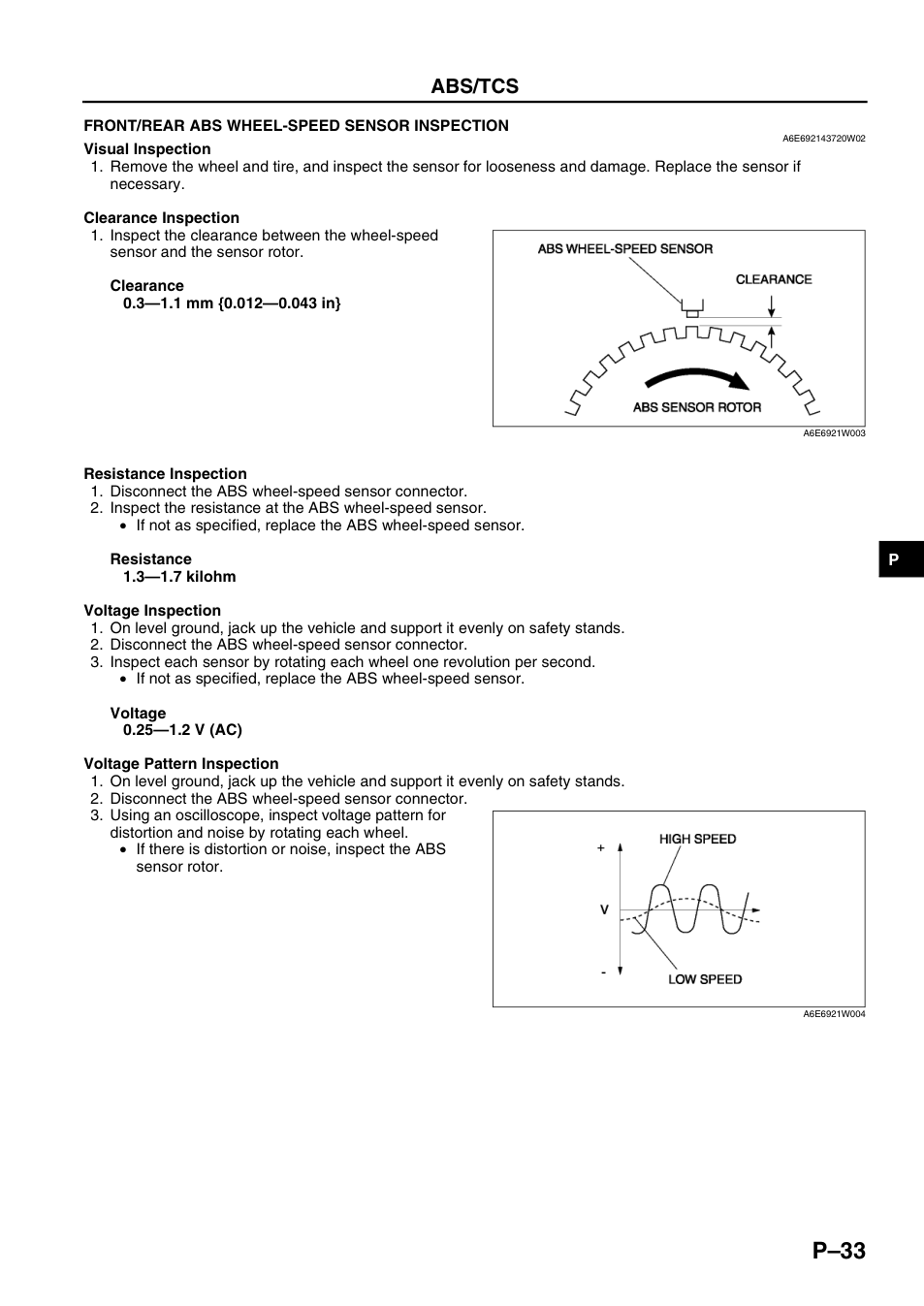

На одной странице разделены зазор, сопротивление и выходное переменное напряжение. Для сигнала задана скорость вращения
Увеличить снимок · Открыть страницу PDFПроверка после ремонта
Искажённая форма сигнала требует осмотра ротора и установки датчика. Нормальное сопротивление не исключает периодический обрыв при движении жгута или дефект зубьев ротора
После восстановления креплений и разъёмов проверяют коды и согласованность сигналов колёс. Коды очищают после сохранения исходных данных и ремонта; выключенная лампа после стирания ещё не подтверждает результат
Статья не содержит полной процедуры замены датчика, гидроблока или прокачки. Если вместе с ABS нарушена работа обычных тормозов, обычную эксплуатацию не продолжают
- Mazda6 Workshop Manual, PDF 629, 630 · P–33/P–34
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
- M6-008 · Mazda6 Workshop Manual Supplement
2002-07 · Копия заводского документа на стороннем хостинге
Читать совместно с базой; каждая глава имеет собственную применимость
Проверка по документам: 01.10.2026
