MAZDA 6 GG · Европа
Рулевые наконечники Mazda 6 GG: пыльник, люфт и усилие шарнира
Наружный рулевой наконечник и внутренняя тяга проверяются отдельно. У них разные нормы движения шарнира; один стук или целый пыльник ещё не дают полного заключения об исправности
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; передний привод 2WD, штатная ранняя подвеска, без нештатного занижения и переделок; штатное рулевое управление с гидроусилителем по разделу N
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; 4WD, подвеска с поддержанием высоты и переделанные узлы без отдельной сверки
Что осматривают прежде всего
- Повреждение корпуса наружного наконечника
- Трещины и нарушение целостности защитного чехла
- Люфт шарового шарнира
- Состояние соседней тяги и её соединений
На N–16 эти признаки рассматриваются до измерения момента. Целый чехол не исключает внутренний износ, а осмотр рулевого механизма нельзя ограничивать одной стороной, если причина симптома не локализована
- Mazda6 Workshop Manual, PDF 585, 721 · N–16 Tie-rod End Inspection; R–4
Контроль шарнира вне нагрузки подвески
Заводская проверка наружного наконечника предусматривает пять поворотов шарового пальца, затем измерение сопротивления вращению с указанным приспособлением и динамометром
Прокрутите таблицу вправо →
| Параметр N–16 | Значение |
|---|---|
| Момент вращения наружного наконечника | 0,4–2,7 Н·м |
| Показание динамометра с заводским приспособлением | 3,4–25,5 Н |
Показание силы связано с геометрией приспособления. Его нельзя сравнивать с силой, приложенной на произвольном расстоянии от оси
- Mazda6 Workshop Manual, PDF 585 · N–16 Tie-rod End Inspection

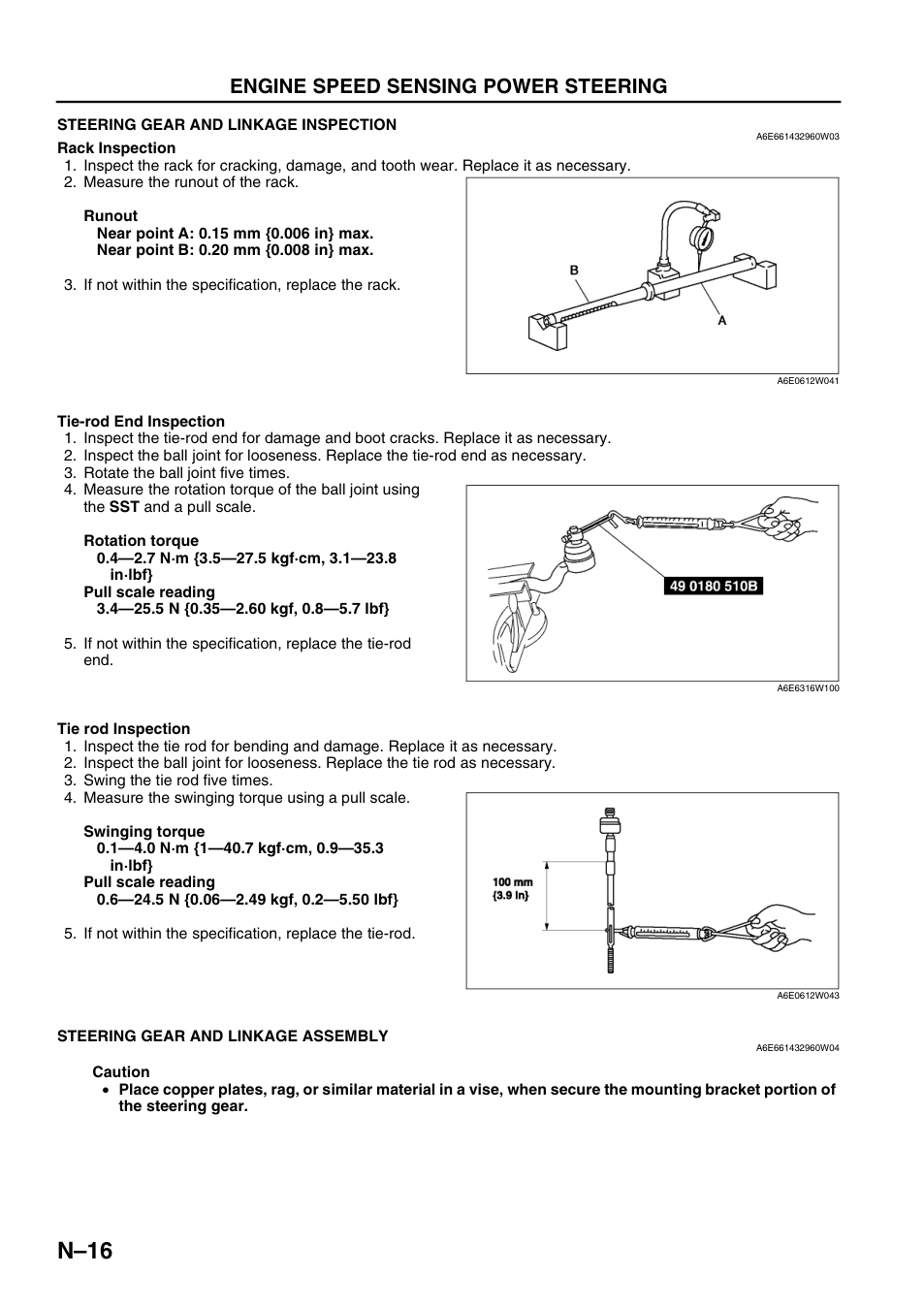

Средняя процедура — наружный наконечник; ниже — внутренняя тяга. Их параметры и способы приложения усилия различаются
Увеличить снимок · Открыть страницу PDFЧто учитывают при снятии и после ремонта
Разъединение конусного пальца с поворотным кулаком выполняют подходящим съёмником. На N–11 показан специальный инструмент; удары по резьбе не являются этой процедурой
При работах важно не натянуть жгут датчика скорости колеса. Разборка всего рулевого механизма дополнительно затрагивает подрамник и гидравлические линии, поэтому её нельзя подменять короткой инструкцией для одного наконечника
После вмешательства в рулевые тяги проверяют схождение. Подсчёт оборотов при выкручивании может сохранить приблизительное положение, но не заменяет измерение углов
В результате должны быть восстановлены правильное крепление, стопорение и геометрия. Эта статья задаёт критерии проверки, а полную замену выполняют по процедуре своего узла
- Mazda6 Workshop Manual, PDF 579, 580, 721 · N–10/N–11; R–4
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
