MAZDA 6 GG · Европа
Стойки стабилизатора Mazda 6 GG: как проверяют снятый шарнир
В руководстве стойка стабилизатора названа stabilizer control link. Её проверяют после снятия: оценивают повреждение и измеряют момент начала движения шарнира
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; передний привод 2WD, штатная ранняя подвеска, без нештатного занижения и переделок
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; 4WD, подвеска с поддержанием высоты и переделанные узлы без отдельной сверки
Что выяснить до разборки
Стук на неровностях помогает выбрать область осмотра, но не определяет неисправную стойку. До покупки деталей осматривают её корпус, крепления и защитные чехлы, а также отличают стойку от резиновой втулки крепления штанги
Передняя и задняя стойки показаны в разных разделах. Совпадение методики измерения не означает взаимозаменяемость деталей, одинаковую ориентацию или единый момент их крепёжных гаек
- Mazda6 Workshop Manual, PDF 27, 28, 739, 740, 751, 752 · GI–24/GI–25; R–22/R–23; R–34/R–35
Проверка после снятия стойки
- Осмотрите снятую стойку на изгиб и повреждения
- Отклоните палец проверяемого шарнира из стороны в сторону 10 раз
- Поверните палец 10 раз
- Подходящим шестигранным наконечником и измерителем малого момента определите момент начала вращения
Прокрутите таблицу вправо →
| Процедура | Момент начала вращения |
|---|---|
| Передняя стойка, R–23 | 0,23–0,47 Н·м |
| Задняя стойка, R–35 | 0,23–0,47 Н·м |
Нельзя пропускать подготовительные движения и сравнивать первое заедание давно неподвижного шарнира с указанным диапазоном. Результат записывают вместе с указанием стороны и проверенного шарнира
- Mazda6 Workshop Manual, PDF 740, 752 · R–23/R–35 STABILIZER CONTROL LINK INSPECTION

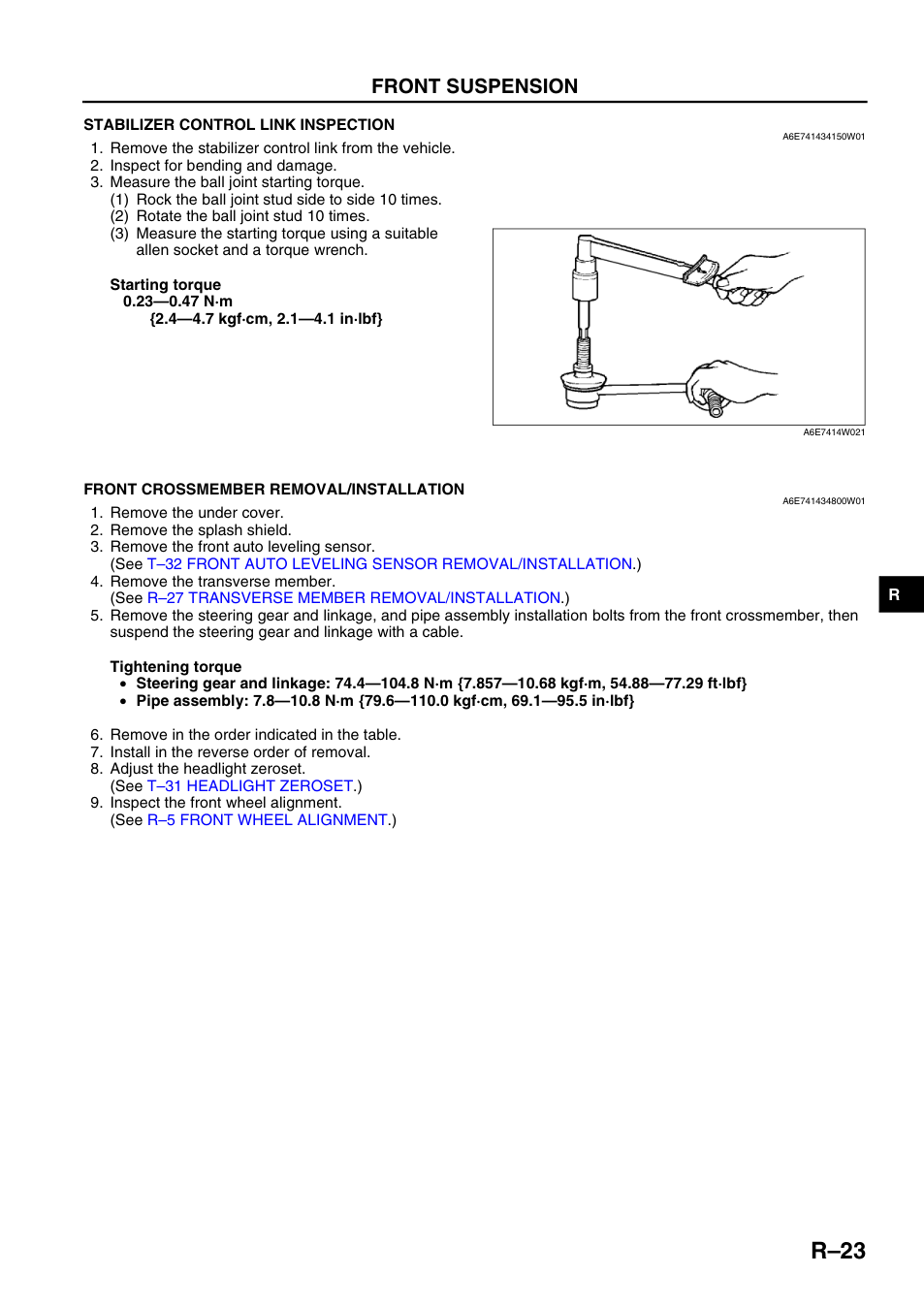

Верхняя часть — проверка передней стойки. Ниже начинается снятие переднего подрамника: это другая операция
Увеличить снимок · Открыть страницу PDF

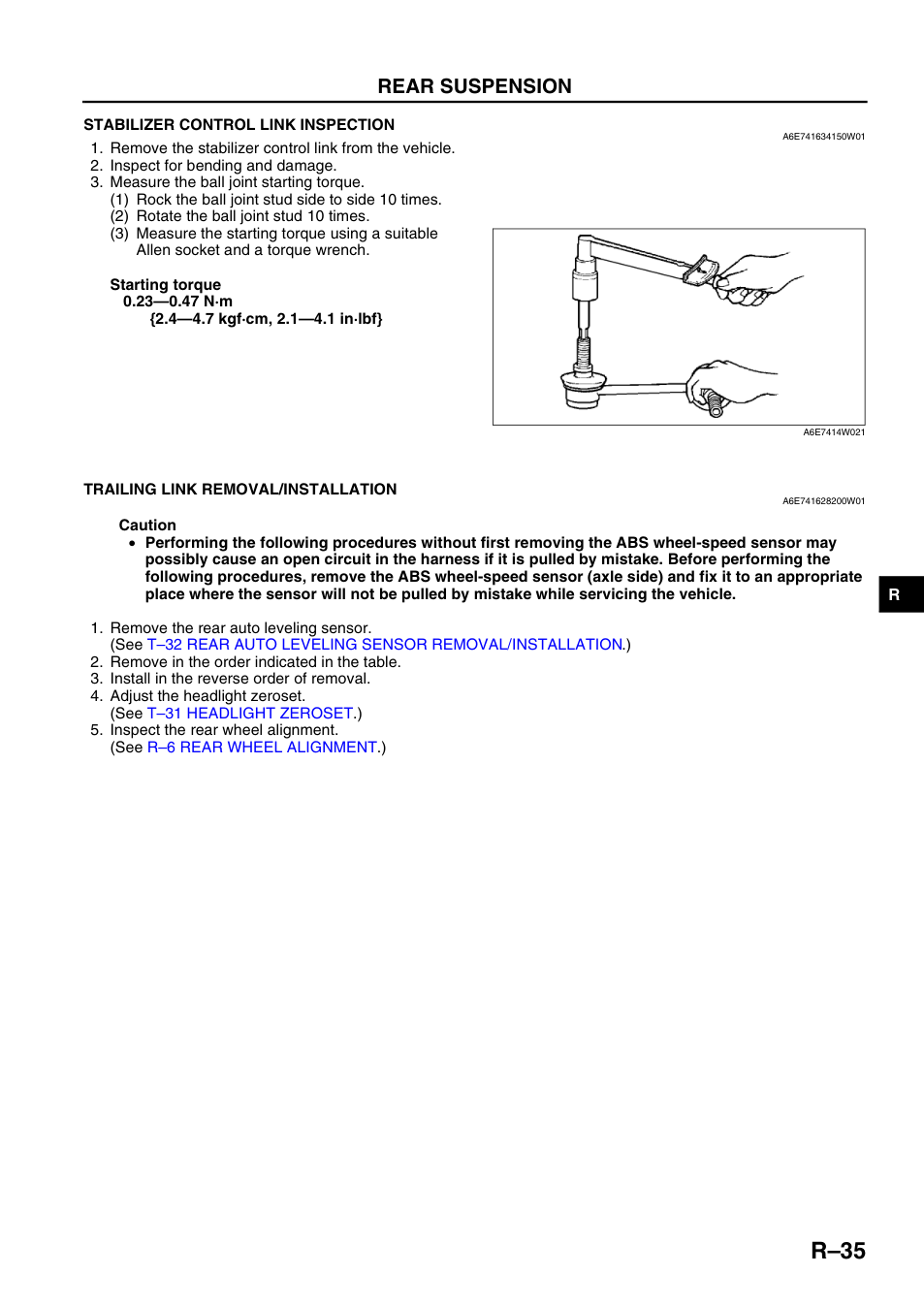

Задняя стойка проверяется по такой же методике. Нижняя часть страницы относится к продольному рычагу
Увеличить снимок · Открыть страницу PDFЧто должно завершать работу
Если есть повреждение или результат не соответствует норме применимого узла, выбирают замену по VIN и фактическому исполнению. Только отсутствие стука при качании снятой детали рукой не является полноценной проверкой
При установке используют схему и моменты крепления именно своей стороны и оси. Шланги и проводка не должны быть натянуты или зажаты; окончательно проверяют посадку креплений и исходный симптом
Эта статья описывает измерение снятой стойки. Она не является полной процедурой снятия всей штанги стабилизатора или подрамника
- Mazda6 Workshop Manual, PDF 739, 740, 751, 752 · R–22/R–23; R–34/R–35
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
