Втулки заднего стабилизатора Mazda 6 GG 2WD: схема и порядок работ

Резиновая втулка удерживает штангу в кронштейне, а стойка соединяет её с подвеской. Эти детали выполняют разные задачи: замена одной не является универсальным способом убрать любой задний стук

3 мин чтенияСверено 01.10.2026Карта сервисных работ
Для какой машины

Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; передний привод 2WD, штатная ранняя подвеска, без нештатного занижения и переделок; узел заднего стабилизатора по R–34, соответствующий схеме; 4WD исключён

Границы применимости

GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; 4WD, подвеска с поддержанием высоты и переделанные узлы без отдельной сверки

Сначала подтвердите конструкцию

На R–34 обозначены стойка 1, кронштейн 2, втулка 3 и штанга 4. До заказа втулок сверяют VIN, фактическую штангу и её исполнение. Универсальный диаметр и каталожный номер для всех GG на этой странице не указан

Сохраните ориентацию втулок и кронштейнов до разборки. Если штанга нештатная, подбор резины по одному году выпуска не подтверждает совместимость

Основание

Последовательность для штатного узла 2WD

  1. Специалист подготавливает и надёжно устанавливает автомобиль, исключая неконтролируемую нагрузку на стабилизатор
  2. Если установлен задний датчик автоматического корректора фар, выполняет его снятие по T–32 с отключением батареи, разъёма и креплений
  3. Разбирает узел по R–34: соединение стойки, кронштейн, втулка и штанга. Не переносит сюда снятие пружины или креплений редуктора из варианта 4WD
  4. Осматривает посадочные места, устанавливает подходящие втулки и собирает в обратном порядке, сохранив штатное положение деталей
  5. Восстанавливает датчик корректора и выполняет предусмотренную установку нулевого положения фар

На схеме R–34 для крепежа кронштейна и отмеченных соединений стойки указано 43,1–60,8 Н·м. Значение относится к стрелкам на этом рисунке, а не к датчику корректора, амортизатору или всем болтам задней подвески

Возле втулки на рисунке задана rubber grease. Используют совместимую с этой резиной смазку по спецификации детали; произвольная нефтяная смазка не является эквивалентом

Основание

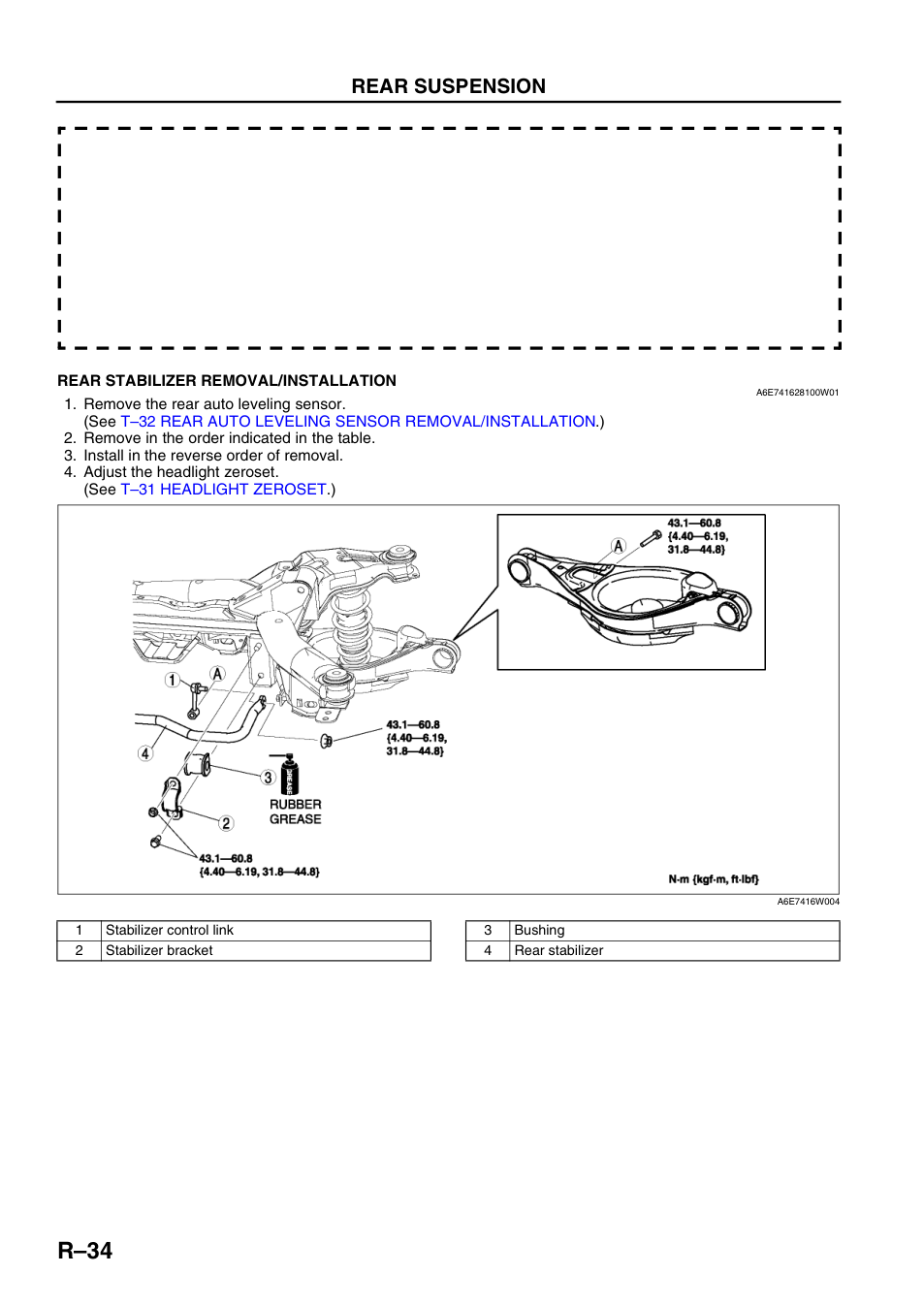

Страница руководства Mazda: Узел 2WD: втулка 3, кронштейн 2, штанга 4. Моменты привязаны к отмеченным соединениям; у датчика корректора свои крепления
M6-001 · PDF 751 · R–34

Узел 2WD: втулка 3, кронштейн 2, штанга 4. Моменты привязаны к отмеченным соединениям; у датчика корректора свои крепления

Увеличить снимок · Открыть страницу PDF

Проверки после сборки и граница 4WD

После сборки проверяют посадку втулок, крепления, свободное расположение соседних шлангов и проводки. Если снимался датчик автоматического корректора, работа не заканчивается одним подключением разъёма: T–31 предусматривает настройку и контроль ошибок

В дополнении 1749-1E-02G для 4WD приведена другая процедура R–13 с дополнительными операциями вокруг пружины и редуктора. Упрощать её до схемы 2WD нельзя

Сохранившийся стук требует продолжения диагностики стоек, остальных шарниров и креплений. Он не является поводом сильнее затягивать втулки сверх указанного момента

Основание

Документы и границы проверки

Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
