Прокладка клапанной крышки Mazda 6 GG: установка и затяжка
Масляный след у крышки сначала локализуют: замена прокладки не устраняет течь из другого узла или неисправность вентиляции картера. Здесь разобраны доступ и правила установки крышки ранних бензиновых моторов
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; бензиновые L8 1,8, LF 2,0 и атмосферный L3 2,3, передний привод 2WD
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; дизель RF, V6, MPS и 4WD; системы после нештатной замены
Подготовка и доступ к крышке
Сверьте исполнение двигателя, форму крышки и комплект уплотнений по VIN. В B–4 доступ описан в составе проверки клапанных зазоров: отключение минусовой клеммы, снятие правого колеса и щитка, свечей, отсоединение разъёма OCV и вентиляционного шланга. Доступ снизу там нужен в том числе для последующего поворота коленвала
Для работы только с уплотнением не нужно автоматически повторять регулировку клапанов или снятие цепи. Если требуется подъём автомобиля, используют штатные точки и надёжные опоры. Разборку ведут на остывшем двигателе
- До разборки очистите наружную область крышки и зафиксируйте расположение шлангов, проводов и разъёмов
- Освободите мешающие соединения, сохраняя маркировку высоковольтных проводов; снимите крепёж и крышку без повреждения привалочных поверхностей
- Снимите старую прокладку и остатки герметика, не допускайте попадания загрязнений внутрь двигателя; осмотрите крышку и посадочные канавки
- Mazda6 Workshop Manual, PDF 27, 28, 47, 380 · GI–24/GI–25; B–4; G–10–1
Герметик и новая прокладка

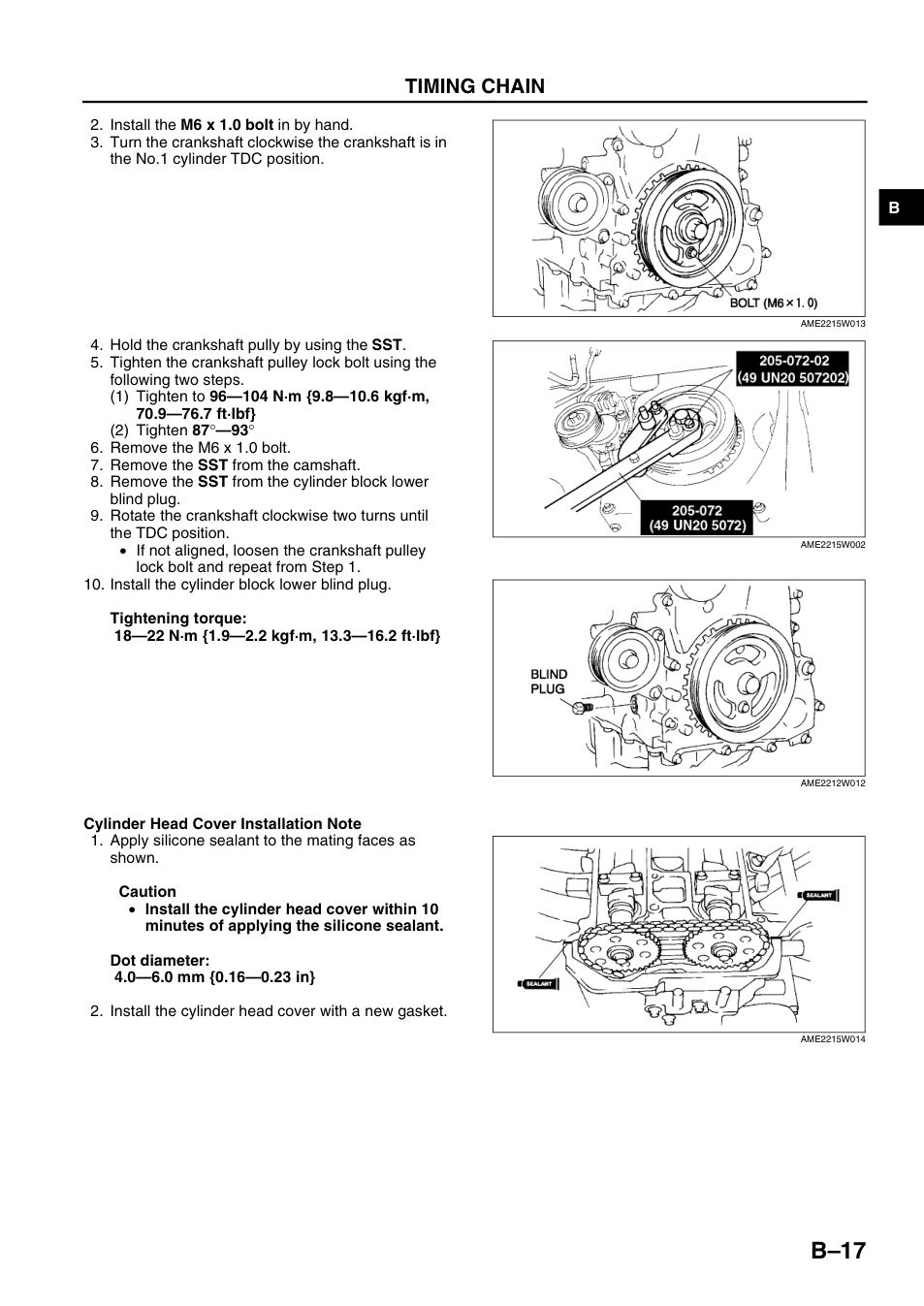

На B–17 показаны две локальные точки на стыках со стороны привода ГРМ. Диаметр нанесения силиконового герметика — 4–6 мм; крышку устанавливают в течение 10 минут после нанесения. Прокладку ставят новую
Уложите уплотнение без перекручивания и убедитесь, что оно остаётся в своей канавке при посадке крышки. Не используйте болты, чтобы силой притянуть перекошенную крышку
- Mazda6 Workshop Manual, PDF 60 · B–17 Cylinder Head Cover Installation Note
К крышке относится только нижний раздел и рисунок двух точек герметика. Моменты шкива коленвала выше к крышке не относятся
Увеличить снимок · Открыть страницу PDFПорядок затяжки и контроль

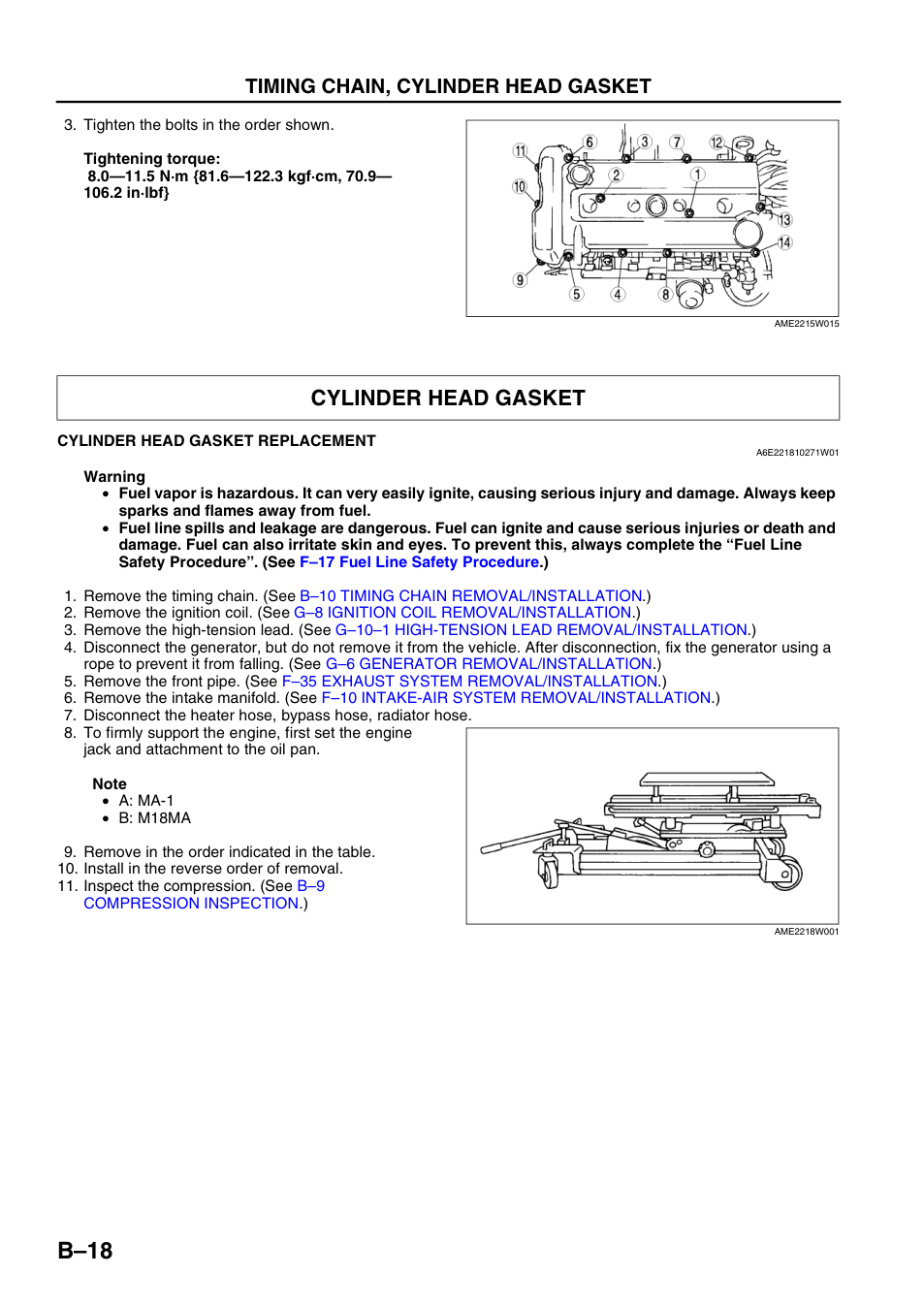

Болты крышки затягивают в последовательности 1–14 на верхнем рисунке B–18. Момент — 8,0–11,5 Н·м; нужен ключ, достоверно работающий в этом малом диапазоне
- Проверьте посадку крышки, затем затяните её болты по нумерации на схеме
- Верните снятые шланги, разъёмы, свечи и провода по их собственным процедурам; провода не должны оказаться зажаты крышкой
- Восстановите питание, осмотрите соединения и проверьте отсутствие свежей течи после запуска; повторно осмотрите узел после остывания
- Mazda6 Workshop Manual, PDF 61, 380 · B–18, только завершение установки крышки; G–10–1
Для этой статьи нужны только верхняя схема 1–14 и момент 8,0–11,5 Н·м. Большой раздел ниже посвящён другой прокладке
Увеличить снимок · Открыть страницу PDFДокументы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
