MAZDA 6 GG · Европа
Клапанные зазоры Mazda 6 GG L8/LF/L3: как выполняют проверку
Зазоры измеряют на холодном двигателе и записывают отдельно для каждого клапана. Нормы горячего мотора и среднее значение по цилиндру для этой процедуры не подходят
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; бензиновые L8 1,8, LF 2,0 и атмосферный L3 2,3, передний привод 2WD
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; дизель RF, V6, MPS и 4WD; системы после нештатной замены
Нормы и условия измерения
Прокрутите таблицу вправо →
| Клапаны | Зазор на холодном двигателе |
|---|---|
| Впускные | 0,22–0,28 мм |
| Выпускные | 0,27–0,33 мм |
Эти диапазоны приведены в B–4 основного руководства и подтверждаются таблицей B1–3 дополнения 1749-1E-02G для L8/LF/L3. Статья описывает проверку, а не полную регулировку газораспределительного механизма
- Mazda6 Workshop Manual, PDF 47 · B–4 VALVE CLEARANCE INSPECTION
- Mazda6 Workshop Manual Supplement, PDF 25 · B1–3 Technical Data, valve clearance cold
Два положения для всех клапанов
- Отключите минусовую клемму. Подготовьте доступ по B–4: правое колесо и щиток, свечи, разъём OCV, вентиляционный шланг и крышка; при подъёме автомобиль должен стоять на опорах
- Поворачивайте коленвал по часовой стрелке до ВМТ сжатия первого цилиндра, сверяясь с рисунком
- Измерьте щупом зазоры в позициях A на заводской схеме и запишите каждый результат с номером цилиндра и стороной впуск/выпуск
- Поверните коленвал ещё на 360° по часовой стрелке до ВМТ сжатия четвёртого цилиндра
- Измерьте и запишите оставшиеся позиции B; сопоставьте каждый результат с диапазоном для соответствующего клапана
Не подменяйте позиции A/B произвольным выбором клапанов по виду кулачка. Если ориентация схемы неясна, сначала определяют сторону привода и нумерацию цилиндров по применимому руководству

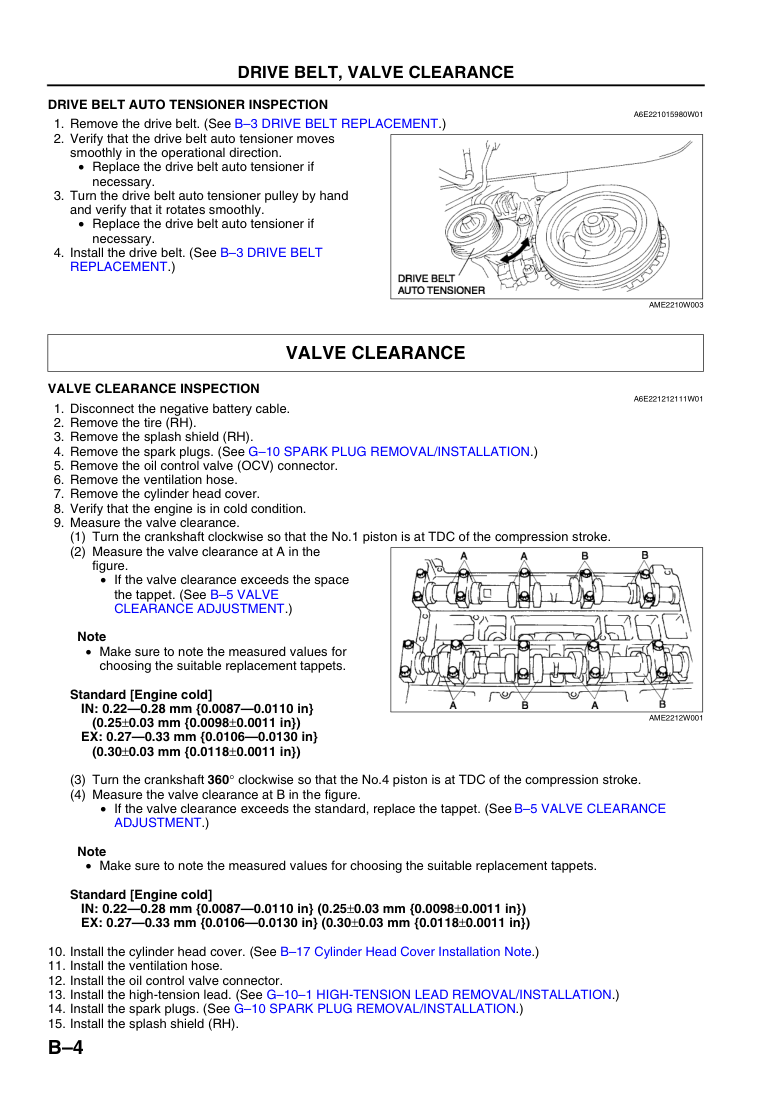

- Mazda6 Workshop Manual, PDF 27, 28, 47, 48 · GI–24/GI–25; B–4/B–5
Нижний раздел показывает нормы и распределение измерений A/B. Операции снятия головки на других страницах сюда не переносятся
Увеличить снимок · Открыть страницу PDFЧто делать с результатом
Зазор вне допуска требует подбора толкателя по процедуре регулировки. Это не узел, где достаточно повернуть регулировочный винт: дальнейшая работа связана с приводом ГРМ и специальными приспособлениями
После проверки крышку устанавливают с новой прокладкой, локальным герметиком и порядком затяжки B–17/B–18. Свечи, провода, шланг и разъём возвращают на свои места
Сохраните таблицу всех измерений. По одному звуку двигателя нельзя подтвердить норму зазоров; по одному отклонению нельзя назначить капитальный ремонт
- Mazda6 Workshop Manual, PDF 48, 60, 61 · B–5; B–17/B–18
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
- M6-008 · Mazda6 Workshop Manual Supplement
2002-07 · Копия заводского документа на стороннем хостинге
Читать совместно с базой; каждая глава имеет собственную применимость
Проверка по документам: 01.10.2026
