MAZDA 6 GG · Европа
Клапан PCV Mazda 6 GG: где находится и как проверяют
Заводская проверка PCV требует снятого клапана и проверки прохода воздуха в двух направлениях. Для доступа руководство предусматривает снятие впускного коллектора
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; бензиновые L8 1,8, LF 2,0 и атмосферный L3 2,3, не дизель RF и не V6
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Почему это не замена за несколько минут сверху
На схеме F–10 клапан PCV относится к вентиляции картера и связан с впуском. В F–41 порядок начинается с отключения батареи и снятия впускного коллектора
Доступ затрагивает соединения впуска, а заводская разборка коллектора включает работу рядом с топливными деталями и последующую проверку герметичности. Поэтому ниже — проверка снятого клапана и карта работ для сервиса, не сокращённая инструкция разборки коллектора
- Mazda6 Workshop Manual, PDF 110, 111, 117, 156 · F–10/F–11 доступ; F–17 топливная безопасность; F–41 PCV
Проверка снятого клапана
Прокрутите таблицу вправо →
| Подача воздуха по схеме F–41 | Результат исправного клапана |
|---|---|
| От порта A к порту B | Воздух проходит |
| От порта B к порту A | Воздух не проходит |
Буквы относятся к конкретным концам на рисунке: A — нижний прямой порт, B — боковой конец изогнутой части. Если деталь отличается, сначала подтвердите её исполнение
Проверяют снятую деталь чистым безопасным способом подачи воздуха. Как совет редакции, не продувайте загрязнённый клапан ртом и не применяйте неконтролируемое давление компрессора

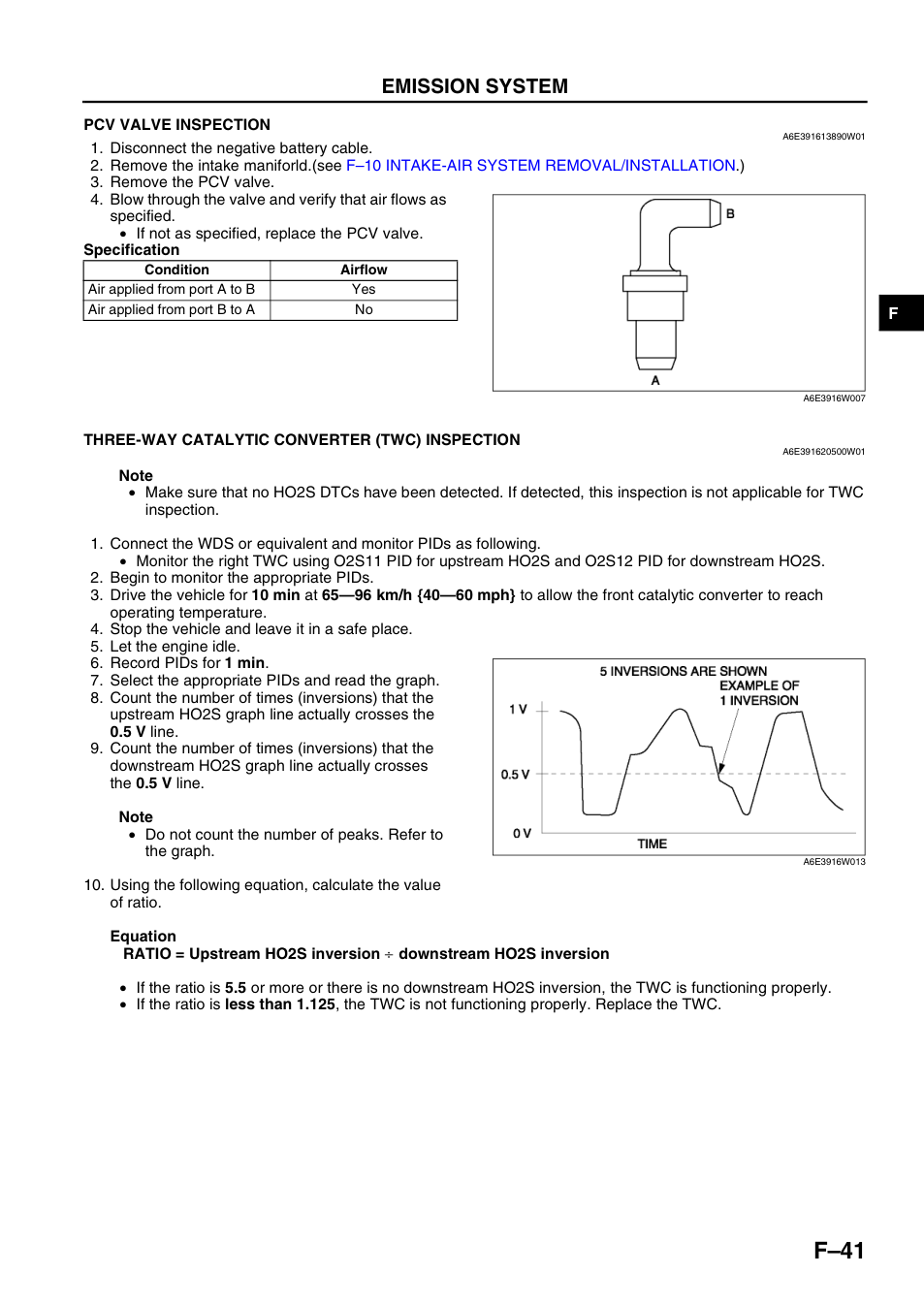

- Mazda6 Workshop Manual, PDF 156 · F–41 PCV VALVE INSPECTION
Для PCV используются верхняя схема A/B и таблица потока; нижний раздел страницы посвящён катализатору
Увеличить снимок · Открыть страницу PDFЧто проверяют после работ
При обратной сборке восстанавливают все снятые шланги, разъёмы, крепления и предусмотренные уплотнения впуска, затем выполняют требуемую проверку топливной герметичности. Негерметичный впуск после ремонта может создать новую неисправность
Исправный PCV не исключает другие причины расхода масла или нестабильного холостого хода. В заводском алгоритме остановки двигателя клапан лишь один из проверяемых узлов наряду с зажиганием, топливом, подсосом воздуха и механическим состоянием
В заказе на работу полезно зафиксировать результат проверки в обоих направлениях и состояние снятых шлангов. Сам по себе звук при встряхивании не заменяет указанную двухстороннюю проверку
- Mazda6 Workshop Manual, PDF 110, 111, 117, 156, 321, 323 · F–10/F–11/F–17 сборка; F–41 критерий; F–191/F–193 диагностика
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
