Высоковольтные провода Mazda 6 GG: осмотр и правильная установка

До снятия

Подтвердите исполнение зажигания: статья не относится к системе с индивидуальной катушкой непосредственно на каждой свече. Подберите комплект по двигателю и VIN

1. Выключите зажигание, дайте деталям остыть и отключите минусовую клемму аккумулятора
2. Снимите крышку свечных колодцев, освобождая показанные резиновые опоры и клипсы
3. Зафиксируйте расположение каждого провода и точки подключения. Практический совет редакции — маркировать оба конца и менять по одному, чтобы не перепутать порядок

Осмотр и установка

1. Снимайте наконечник, удерживая его корпус, а не натягивая кабель. Не повреждайте контакт внутри колпачка
2. Осмотрите изоляцию на трещины и повреждения, а наконечники — на плохую посадку. Трещины проводов отдельно включены в заводской алгоритм остановки двигателя
3. Установите исправные провода на исходные места с полной посадкой наконечников, сохранив штатную укладку

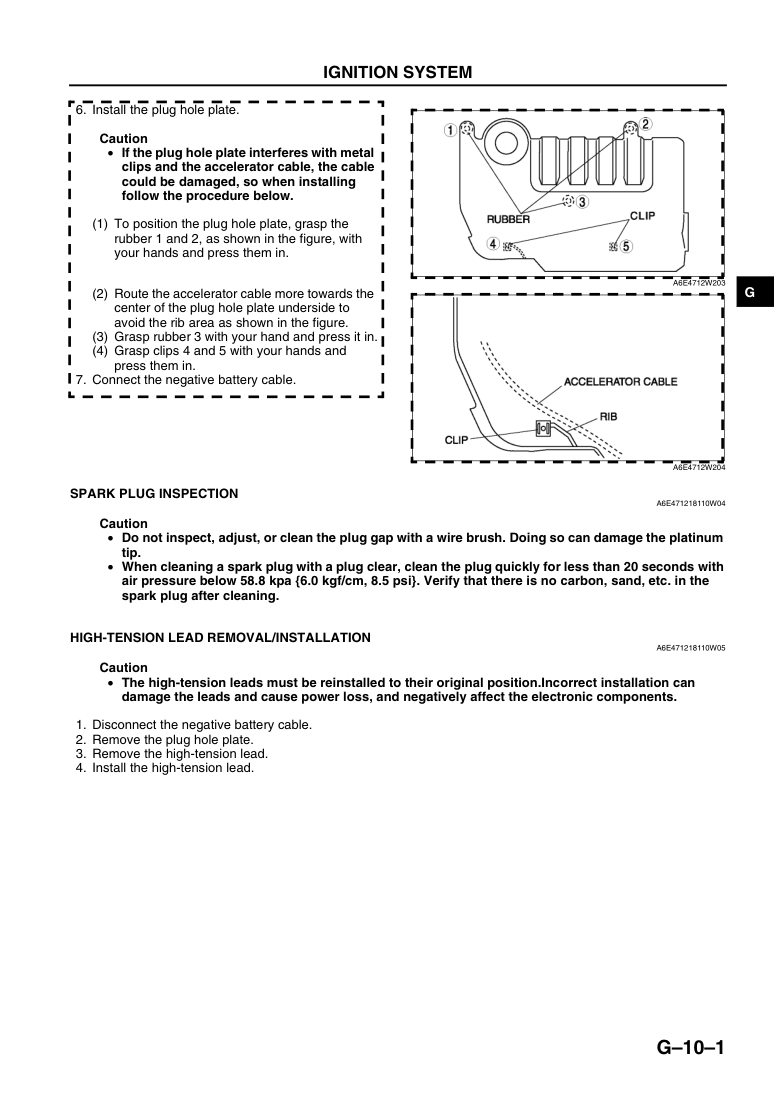

4. Верните крышку по последовательности G–10–1: резиновые точки 1 и 2, укладка троса акселератора ближе к центру снизу вне рёбер, точка 3, затем клипсы 4 и 5
5. Подключите минусовую клемму, убедившись, что инструмент убран

Если крышка упирается в трос или металлическую клипсу, не прижимайте её силой: завод отдельно предупреждает о повреждении троса газа

Если двигатель продолжает троить

Проверьте исходное расположение и посадку всех наконечников. Если лампа неисправности мигает или двигатель сильно трясётся, не продолжайте поездку для «самообучения» — нужна диагностика пропусков

В проверенном разделе не установлено универсальное сопротивление провода в кОм. Норма сопротивления катушки из соседнего раздела не является нормой для кабеля

Повреждение провода — одна из возможных причин. Свечи, катушка, питание, смесь и компрессия проверяются по результатам диагностики; новый комплект проводов не подтверждает исправность остальных узлов
