Центральная консоль Mazda 6 GG: снятие раннего исполнения
На S–86 приведены разные варианты консоли по VIN. В этой инструкции выбран ранний вариант без навигации; соседнюю схему нельзя автоматически переносить на любую Mazda 6 GG
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; ранняя ветвь GG12/GG14 с серийным диапазоном 100001–190206 по S–86, без навигации; прочие ветви и GY требуют другой схемы
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Проверка применимости
Сверьте полный VIN, исполнение центрального тоннеля и рисунок S–86. В самом документе диапазоны помечены assumed: это основание дополнительно сверить фактическую конструкцию. Обозначение GG12/GG14 и серийный диапазон не являются универсальной расшифровкой всех VIN
Машину зафиксируйте от скатывания, выключите зажигание и отключите минусовую клемму перед отсоединением электрических разъёмов. Подготовьте защищённый от царапин инструмент для панелей

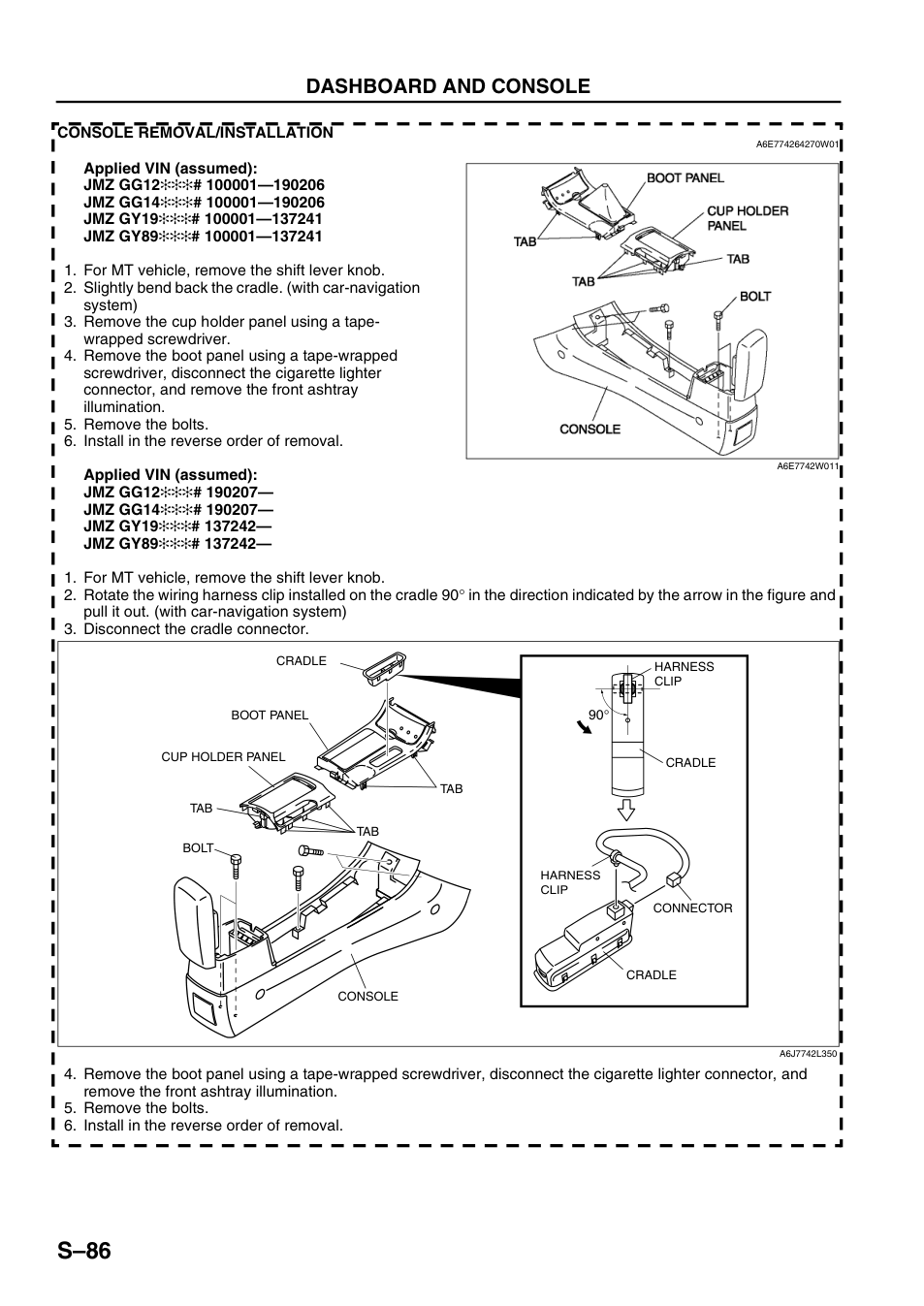

- Mazda6 Workshop Manual, PDF 845 · S–86 CONSOLE REMOVAL/INSTALLATION, ранняя ветвь VIN
Последовательность снятия
- На МКПП снимите рукоятку переключения передач по соответствующей ранней схеме
- Освободите панель подстаканника, используя инструмент с защищённой рабочей частью
- Снимите панель вокруг рычага с чехлом, освобождая её фиксаторы без рывка за один угол
- Поддерживая панель, отключите разъём прикуривателя и освободите узел подсветки передней пепельницы
- Снимите указанные крепёжные болты и консоль, проверяя, что все соединения освобождены
Перед отключением полезно зафиксировать расположение проводов и крепежа. Если панель держится, ищите оставшийся фиксатор или винт; усилие не заменяет проверку комплектации
- Mazda6 Workshop Manual, PDF 845 · S–86, первая последовательность
Для статьи используется первая ветвь GG12/GG14 100001–190206. Ниже расположена другая ветвь VIN с отличающейся разборкой
Увеличить снимок · Открыть страницу PDFПодлокотник и сборка

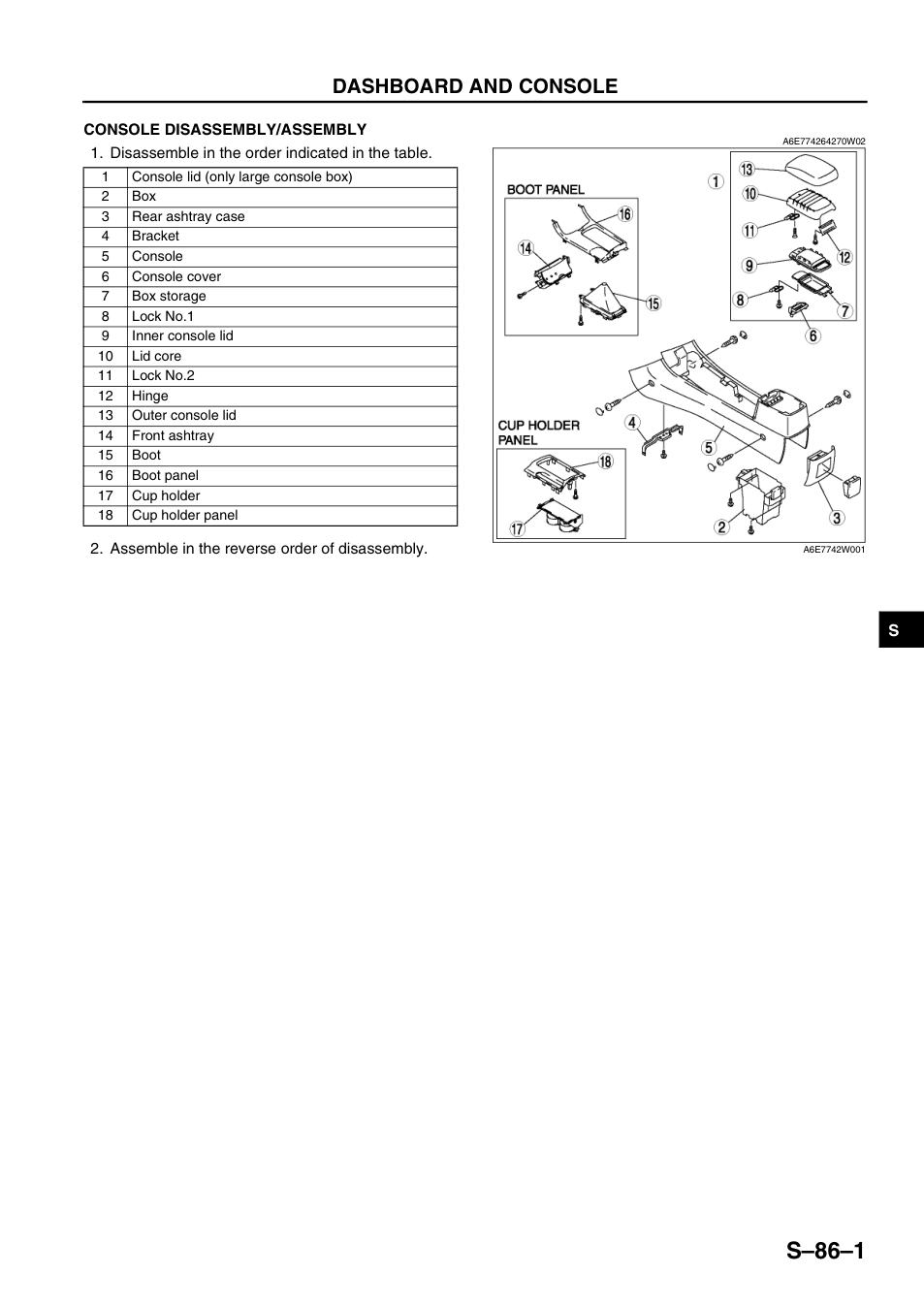

S–86–1 отдельно показывает разборку снятой консоли: крышки, петли и замки подлокотника. Элементы этой схемы не требуется снимать все подряд, чтобы демонтировать консоль
Для ремонта крышки сначала определяют конкретное исполнение вещевого ящика: в таблице часть деталей относится только к большому отделению. Деталь выбирают по фактической конструкции
- Верните консоль и крепёж в обратном порядке, уложив жгуты без защемления
- Подключите разъёмы и установите панели, чехол и рукоятку своего исполнения
- Проверьте работу крышки и защёлки, отсутствие помех рычагам при выключенном двигателе
- После восстановления питания проверьте прикуриватель и подсветку
- Mazda6 Workshop Manual, PDF 846 · S–86–1 CONSOLE DISASSEMBLY/ASSEMBLY
Отдельная схема разборки консоли и подлокотника. Позиция крышки большого вещевого ящика не является общей для всех исполнений
Увеличить снимок · Открыть страницу PDFДокументы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
