MAZDA 6 GG · Европа
P0340 на Mazda 6 GG: датчик распредвала и проверка синхронизации
P0340 не всегда означает неисправность датчика распредвала. В заводской карте после электрических проверок есть проверка установки CKP и механической синхронизации
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; бензиновые L8 1,8, LF 2,0 и атмосферный L3 2,3, штатная ранняя система управления; штатный двухконтактный CMP; дополнительные проверки VVT относятся только к указанной ветви L3
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; дизель RF, V6, турбо L3 MPS, 4WD и поздние системы управления без отдельной сверки
Что означает код и какие сведения сохранить
По F–132 блок регистрирует отсутствие сигнала CMP при получении сигнала CKP на работающем двигателе. Проверка касается всей цепи положения распредвала, а не только сменного датчика
- Сохраните сопутствующие коды и стоп-кадр
- Запишите, появился ли отказ после ремонта ГРМ, шкива или датчиков
- Отметьте проблемы запуска, остановки двигателя и новые механические шумы
- Mazda6 Workshop Manual, PDF 261, 262, 263 · F–132/F–132–1/F–133
Проверка датчика и цепи
Карта начинается с сохранения данных и проверки сигнала, затем рассматривает разъём, замыкания, обрывы и контакты PCM. Для отключённого раннего CMP на F–55 указан диапазон 400–550 Ом; измерение относится к самому датчику между A и B
Нормальное сопротивление ещё не подтверждает сигнал под нагрузкой и при вращении. Загрязнение металлическими частицами также может влиять на выход датчика
В F–55 и F–133 указаны цепи A → PCM 2M и B → PCM 2J. Их проверяет автоэлектрик с правильной ориентацией разъёмов и отключением модулей для проверки целостности. Ни 12 В от батареи, ни контрольная лампа вместо подходящего прибора для этих контактов не нужны
- Mazda6 Workshop Manual, PDF 184, 261, 262, 263 · F–55; F–132…F–133

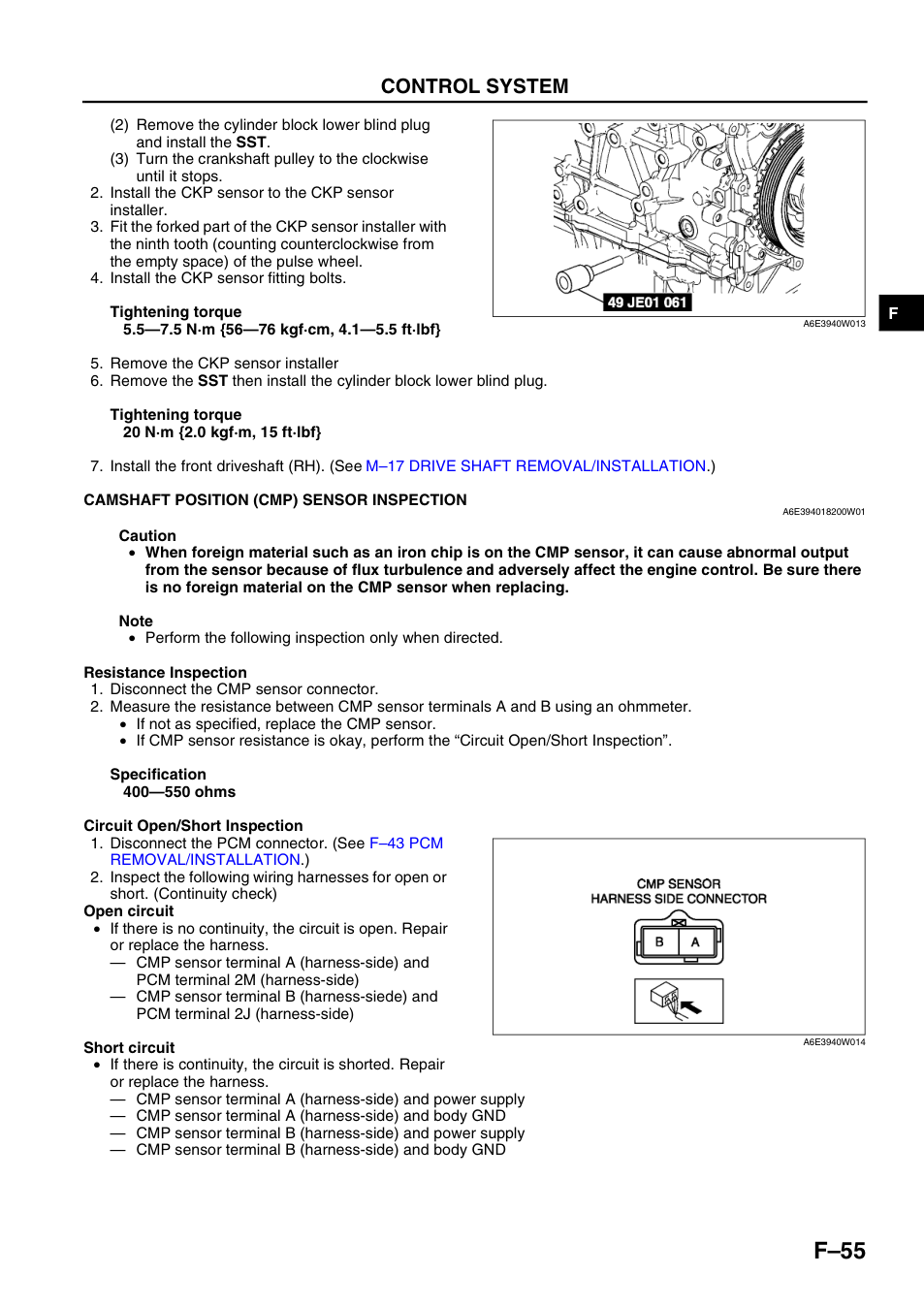

Нижняя половина — проверка CMP. Верхняя половина продолжает установку CKP; её момент крепления не относится к датчику распредвала
Увеличить снимок · Открыть страницу PDFЕсли электрические проверки не выявили причину
На F–133 предусмотрены проверки установки CKP, установки цепи и крепления звёздочки распредвала и шкива коленвала. После них путь расходится: дополнительные проверки стопорного механизма и ротора VVT указаны для L3, а не для всех L8/LF
После подтверждённого ремонта восстанавливают соединения, проверяют запуск и повторную регистрацию кода. Если ошибка непостоянная, отсутствие её сразу после стирания не исключает плохой контакт
Требуйте в результате диагностики указать измеренный дефект или подтверждённое нарушение установки. Строка о замене PCM в конце алгоритма не заменяет эти доказательства
- Mazda6 Workshop Manual, PDF 263, 264, 195 · F–133/F–134; F–66

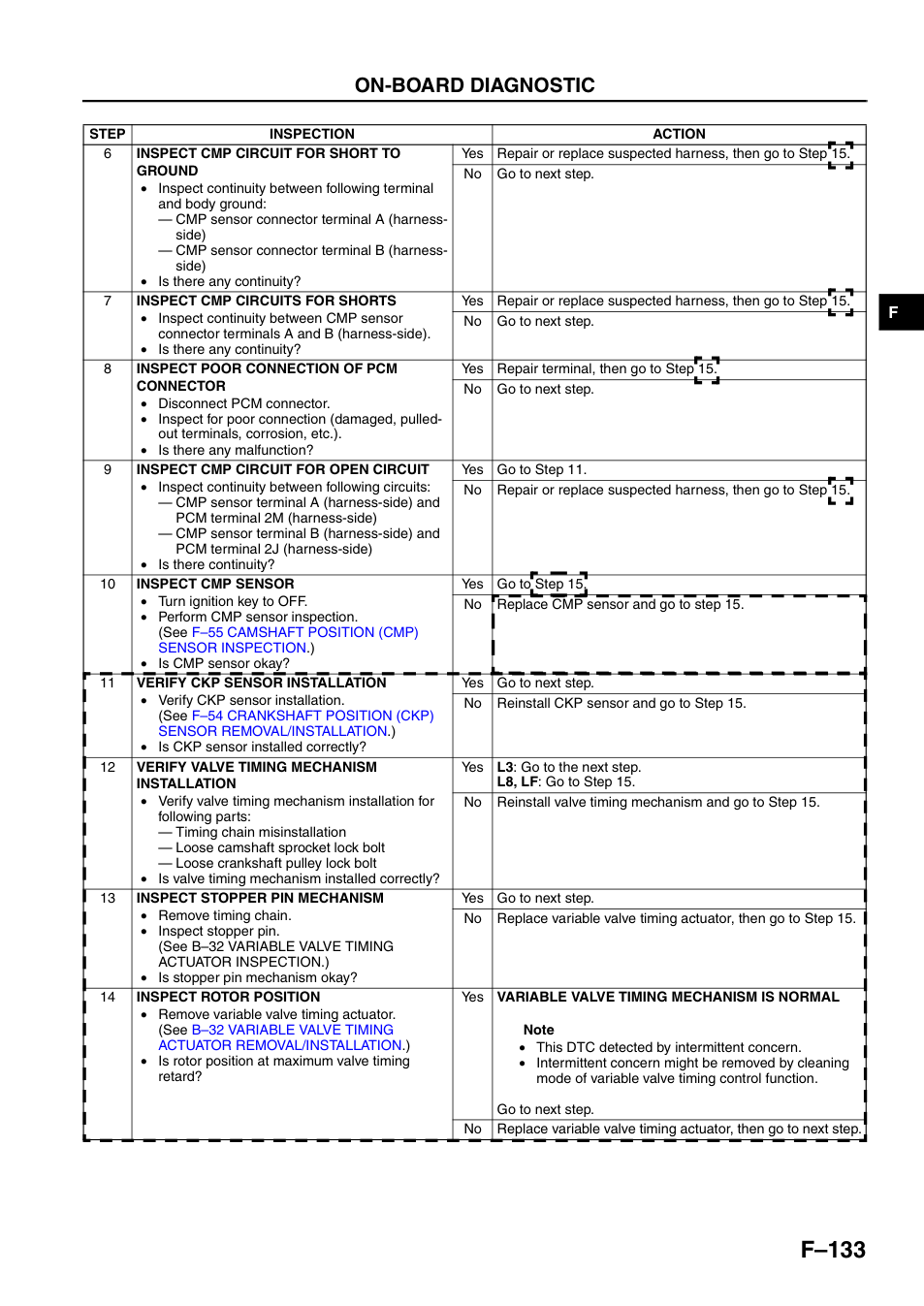

Электрические проверки продолжаются проверкой CKP и механизма ГРМ; шаги 13–14 выделены для L3
Увеличить снимок · Открыть страницу PDFДокументы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
