Ранняя катушка Mazda 6 GG с четырьмя выводами: проверка
Пропуски зажигания не доказывают неисправность катушки. На раннем узле руководство предусматривает осмотр и измерения обмоток, но результат омметра не заменяет проверку работы под нагрузкой
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; бензиновые L8 1,8, LF 2,0 и атмосферный L3 2,3, передний привод 2WD; общая катушка с четырьмя высоковольтными выводами по G–8/G–9, не индивидуальные катушки поздних версий
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; дизель RF, V6, MPS и 4WD; системы после нештатной замены
Перед снятием
Сначала запишите коды и обстоятельства пропусков, осмотрите разъём, высоковольтные провода и свечи. Следы пробоя, влага или повреждённый наконечник могут направить проверку, но требуют подтверждения причины
- Выключите зажигание, отключите минусовую клемму и снимите декоративную накладку над свечами
- Промаркируйте расположение проводов, затем отключите разъём катушки и снимите высоковольтные наконечники, удерживая их за корпус
- Снимите болты и катушку по нижней схеме G–8

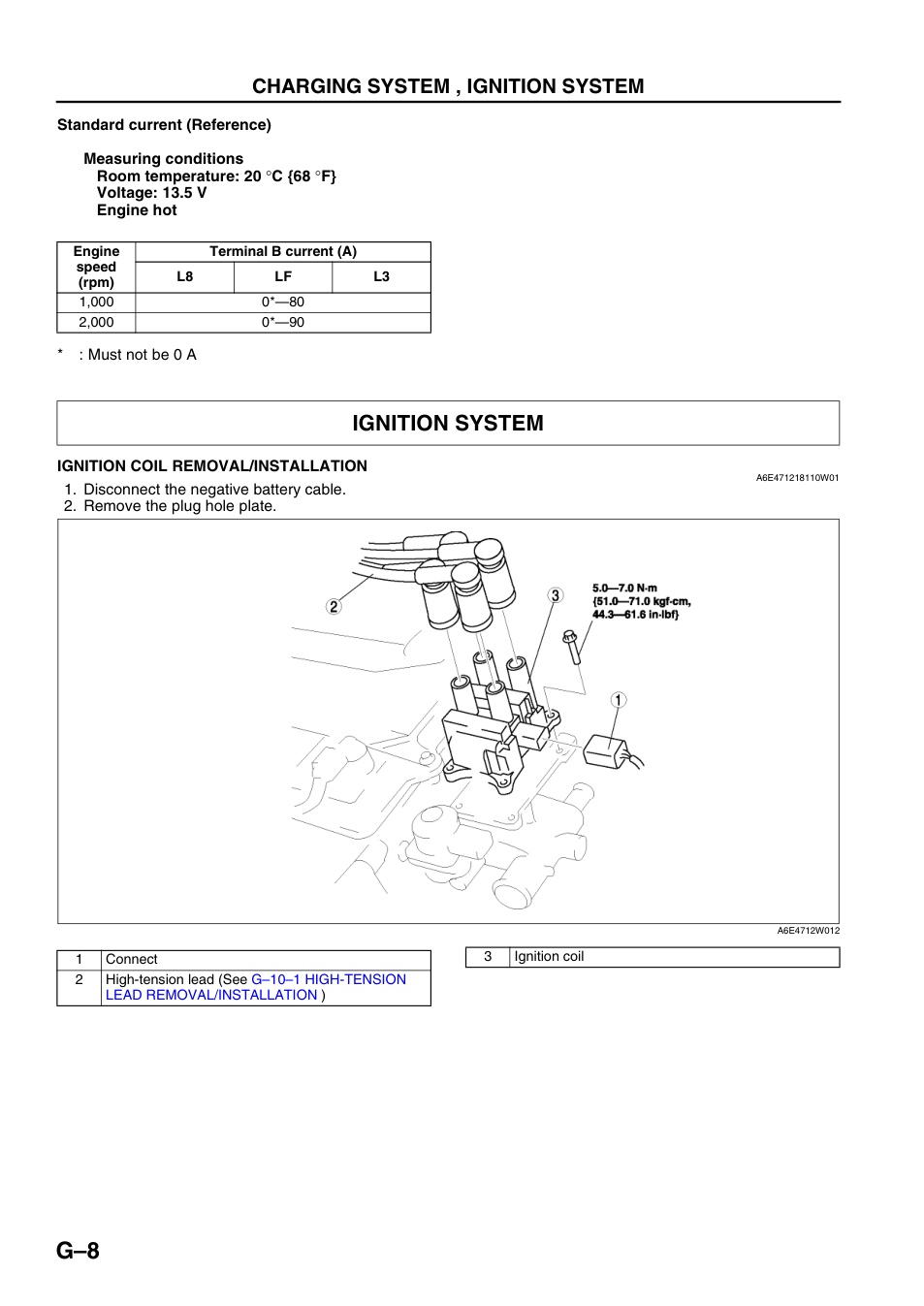

- Mazda6 Workshop Manual, PDF 377, 380 · G–8; G–10–1
Нижняя половина: разъём 1, провода 2, катушка 3. Для показанных болтов катушки указано 5,0–7,0 Н·м; верхняя таблица относится к генератору
Увеличить снимок · Открыть страницу PDFЧто измеряют на отключённой катушке
Прокрутите таблицу вправо →
| Измерение по G–9/G–10 | Норма |
|---|---|
| Первичная обмотка: A–B и B–C, при 20 °C | 0,49–0,57 Ом |
| Вторичная: выводы 1–4 и 2–3, при 20 °C | 9,5–11,1 кОм |
| Вывод B — корпус катушки | Более 10 МОм |
Буквы и номера сверяют с рисунком разъёма, а не определяют по цвету проводов на глаз. Для первичной обмотки учитывают сопротивление щупов и контактов: оно сопоставимо с измеряемыми долями ома
Измерения выполняют омметром на отключённом узле. Высоковольтный испытатель изоляции и подача случайного внешнего напряжения этой процедурой не предусмотрены

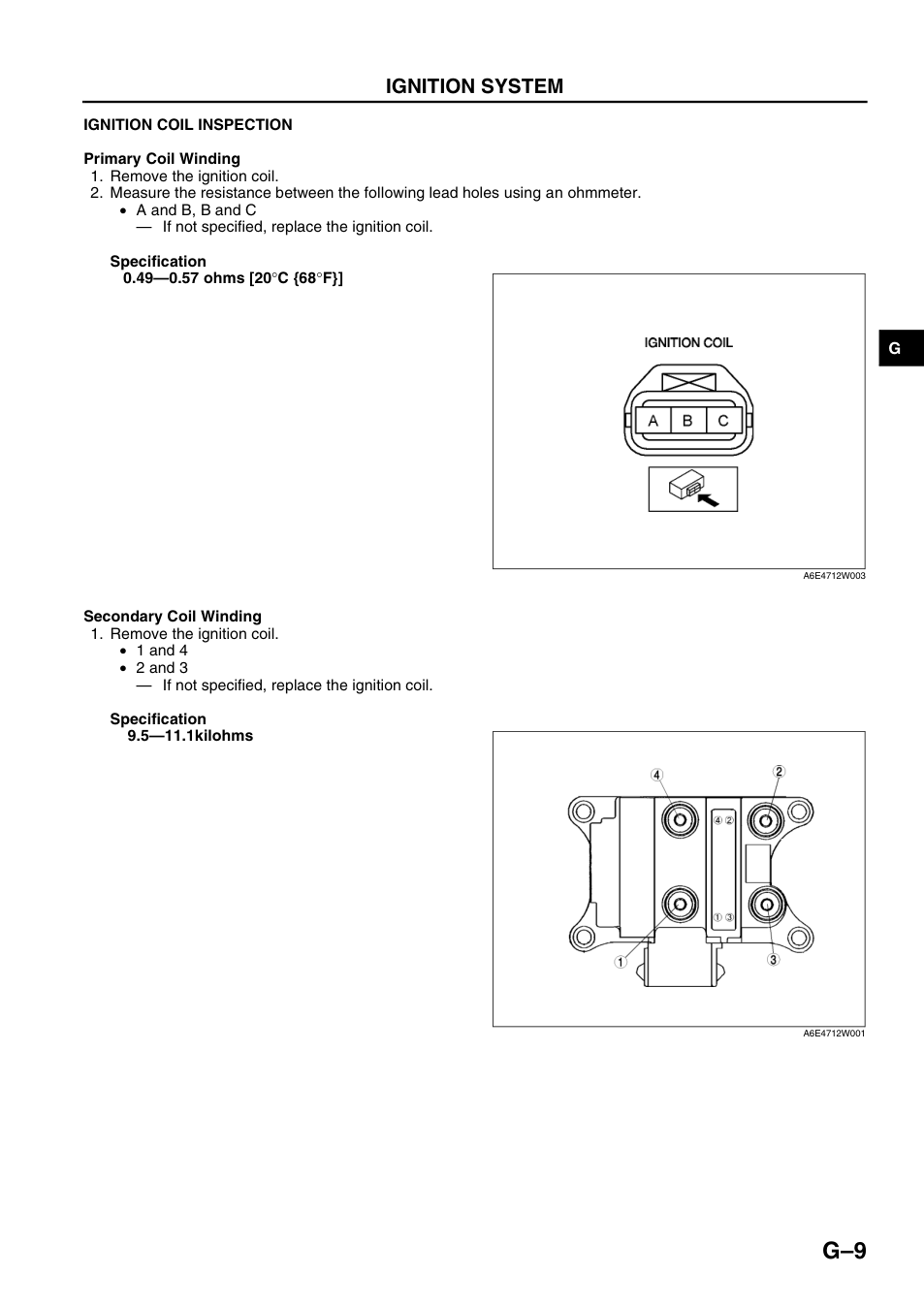

- Mazda6 Workshop Manual, PDF 378, 379 · G–9/G–10 IGNITION COIL INSPECTION
Расположение выводов первичной и вторичной обмоток. Для обеих норм сопротивления задана температура 20 °C
Увеличить снимок · Открыть страницу PDFУстановка и проверка результата
Катушку устанавливают в обратном порядке; показанные на G–8 болты затягивают 5,0–7,0 Н·м. Каждый провод возвращают на прежний вывод, не зажимая его накладкой и не оставляя наконечник недосаженным
После восстановления питания проверяют работу и возвращение кодов в безопасных условиях. Замена катушки не отменяет поиск причины повреждения, если обнаружены масло в свечной зоне, испорченные провода или неправильные свечи
- Mazda6 Workshop Manual, PDF 377, 380 · G–8; G–10–1
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
