Замена свечей Mazda Tribute 2003 V6: доступ через впуск и моменты затяжки

До начала работы

Нужны шесть свечей подтверждённой применимости, ручной свечной инструмент, динамометрический ключ для малых моментов и средства защиты открытого впуска от загрязнений. Двигатель должен быть выключен и остыть до безопасной работы. До разборки сопоставьте установленный впуск со схемами; сфотографируйте и подпишите шланги и разъёмы. Повреждённые прокладки и фиксаторы готовят к замене, не собирают «как получится». Mazda запрещает использовать силовой инструмент при снятии и установке свечей из-за риска повреждения резьбы и керамики

Подтверждённые параметры

15 Н·м относится к этой версии V6, а не ко всем свечам Tribute. Дополнительный доворот после указанного момента не добавляют. Смазка внутри наконечника катушки не является указанием смазывать резьбу свечи

Доступ к двум рядам

LH/RH — обозначения рядов в сервисном документе; ориентируйтесь по рисункам, а не по своему положению перед капотом. После снятия декоративной крышки катушки LH доступны сверху. Для RH сначала снимают верхний впуск

Снятие верхнего впуска

1. Снимите выходной патрубок воздушного фильтра, освободив шланг и хомуты; снимите декоративную крышку
2. Отсоедините трос дросселя, трос круиз-контроля при наличии и снимите их кронштейн. Отключите разъёмы TP и IAC
3. Отсоедините вакуумный шланг EGR, гайку его трубки, разъём и шланг регулятора EGR; подпишите три шланга сзади впуска, включая PCV
4. Отсоедините шланг VMV, два разъёма, закреплённых слева на впуске, и разъём PSP. Отведите вентиляционную трубку АКПП и жгут, освободив его гайку
5. Отверните восемь болтов и снимите верхний впуск. Сохраните расположение уплотнений, осмотрите их; повреждённые замените. Защитите открытые каналы от попадания предметов и грязи. Нижний впуск и топливную рампу ради этих свечей по данной процедуре не снимают

Снятие и установка свечей

1. Отключите разъём каждой катушки и её болт. Снимайте катушку, слегка поворачивая, без тяги за проводку; сохраняйте привязку к цилиндру
2. До выворачивания свечей удалите загрязнения вокруг колодцев. Осмотрите снятые свечи и наконечники: повреждение изолятора, масло или следы пробоя требуют оценки причины
3. Проверьте применимость и зазор новых свечей. Не деформируйте тонкий электрод; возможность регулировки определяет инструкция конкретного изделия
4. Начните вворачивание каждой свечи вручную, без перекоса и усилия при заедании. Для указанной процедуры окончательная затяжка — 15 Н·м. Не применяйте произвольную смазку резьбы
5. Нанесите предусмотренную сервисной процедурой тонкую плёнку диэлектрического состава внутри наконечника. Установите катушки, затяните их болты 6 Н·м и подключите разъёмы

Восстановление впуска и контроль

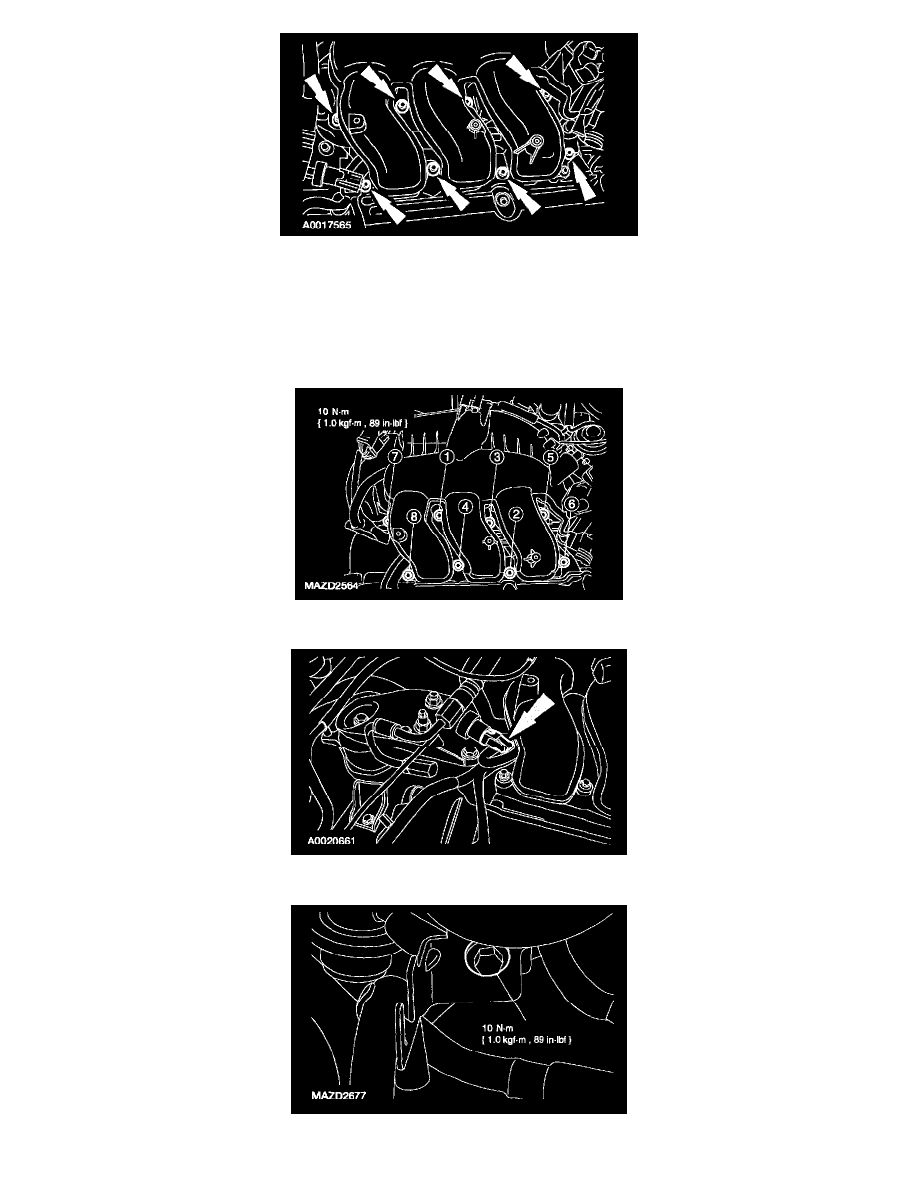

Очистите сопряжения, извлеките все защитные заглушки из каналов, установите уплотнения и верхний впуск. Восемь болтов затягивают 10 Н·м в порядке рисунка MAZD2564. Восстановите вентиляцию АКПП, PSP, крепление жгута, все вакуумные шланги, VMV, EGR, TP/IAC, тросы и воздушный патрубок. Гайка трубки EGR — 40 Н·м; крепёж кронштейнов — по таблице и соответствующим схемам. Убедитесь, что дроссель свободно возвращается, разъёмы защёлкнуты, шланги не пережаты и инструмент убран. После запуска проверьте устойчивость работы, отсутствие подсоса и новых кодов. При мигающей MIL, резкой тряске или ненормальных оборотах двигатель выключают и проверяют сборку
