Электровентилятор Mazda Tribute: проверка, подбор и замена на 2.0

Сначала подтвердите причину

Здесь рассматриваются электрические вентиляторы радиатора. Неподвижная крыльчатка на холодном двигателе ещё не означает неисправность: нужна команда включения и проверка её исполнения. Сохраните коды, осмотрите разъёмы, предохранители и проводку; питание и массу проверяйте под нагрузкой. Работа одного режима не подтверждает исправность второго. Перемычки в неизвестных контактах могут повредить цепь управления. При перегреве прекратите движение; не открывайте горячую систему охлаждения. Подробнее о перегреве и первичных проверках

Куда направляет заводской тест — 2001 2.0

Таблица применяется при управляемой проверке Output Test Mode совместимым диагностическим прибором. Она выбирает реле FC для дальнейшей проверки вместе с соответствующим вентилятором. Это не указание заменять реле по одному симптому. Стороны указаны по ходу автомобиля с левым рулём

Подбор V6: отдельный бюллетень 2001–2004

Mazda RF-05-30 от 03.11.2005 разделяет узлы 3.0 V6 по дате изготовления автомобиля: до 02.12.2002 — AJ06-15-025 с резистором; после этой даты — AJ07-15-025 без резистора. Узлы невзаимозаменяемы. Сам граничный день в тексте не распределён между группами, поэтому для него нельзя выбирать деталь по догадке. Это исторические номера: проверяйте VIN, дату производства и последующие замены артикула в каталоге. Бюллетень V6 не распространяет процедуру 2.0 ниже на двигатель 3.0

Снятие на 2001 DX 2WD 2.0

1. Выключите зажигание, дайте двигателю остыть и отсоедините минус батареи. До восстановления питания держите руки и инструмент вне зоны крыльчаток
2. Пометьте положение замка капота, снимите его гайку и болты, отведите замок без натяжения троса. Если требуется отсоединение троса, освободите оболочку и наконечник
3. Снимите верхний и нижний болты центральной опоры и саму опору. Отсоедините разъём левого вентилятора, снимите левую и правую верхние опоры радиатора
4. Осторожно наклоните радиатор вперёд для зазора, не нагружая трубки. Снимите пять болтов и левый вентилятор. Если нужен правый, снимите его болт, отсоедините разъём и извлеките узел

Крепёж: только проверенная версия 2001 2.0

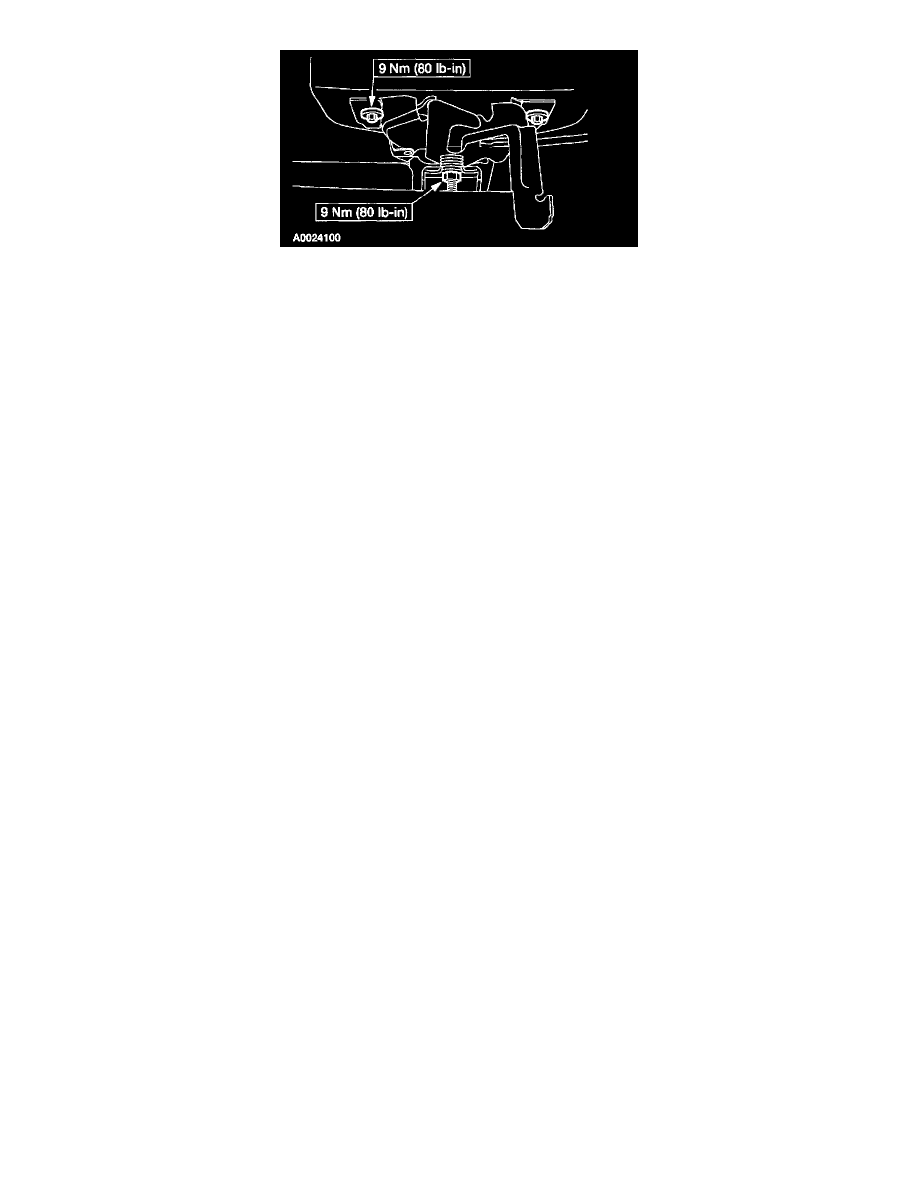

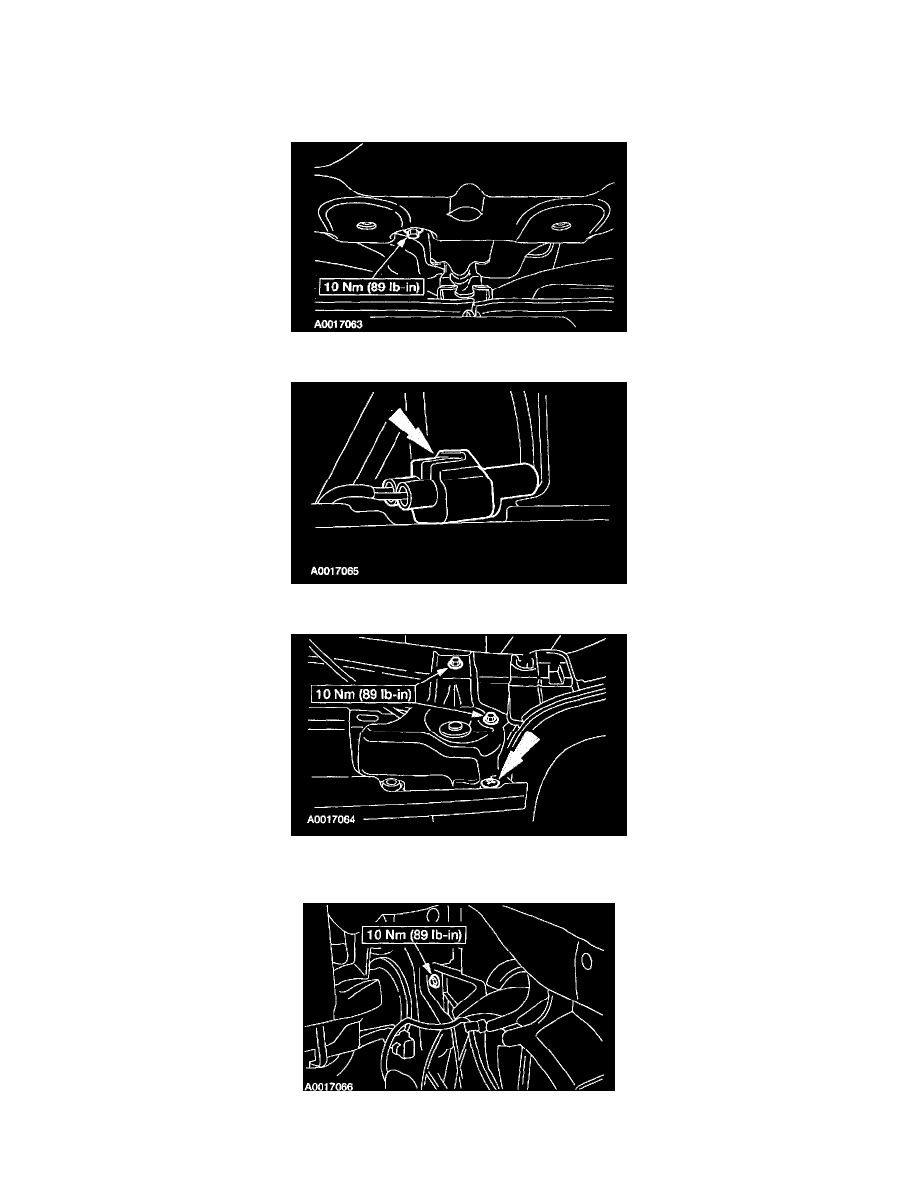

Сверка по рисункам: опоры и левый вентилятор, правый вентилятор, замок капота

Сборка и приёмка

Установите вентиляторы и опоры в обратном порядке, восстановите разъёмы. Верните замок капота по меткам; если трос снимался, закрепите наконечник и оболочку. Проверьте положение капота и полное зацепление замка, при необходимости отрегулируйте его до окончательной затяжки

До подачи питания проверьте зазор крыльчаток, укладку проводов и отсутствие повреждений радиатора. После подключения батареи повторите управляемую проверку обоих режимов. Контролируйте температуру, шум, вибрацию и герметичность охлаждения. Если вентилятор не запускается по команде, вернитесь к проверке цепи, не оставляйте двигатель нагреваться в ожидании результата

Граница применимости

В найденных копиях некоторых поздних процедур текст, обозначения крепежа и рисунки расходятся. Их значения здесь не используются. Для Tribute другого года, двигателя или Hybrid нужны его собственные схема управления и карта ремонта; одинаковый внешний вид узла не подтверждает одинаковые моменты и порядок доступа
