Замена передних стоек Mazda Tribute 2003: порядок и моменты затяжки

Подготовка и выбор узла

Сначала подтвердите неисправность: стук может исходить от опоры, подшипника или стабилизатора. Подбирайте стойку по VIN и стороне установки. Для работы нужны надёжный подъём автомобиля, поддержка кулака, динамометрический инструмент и новый крепёж, предписанный заводом. Если меняется только амортизатор, нужен исправный профессиональный стяжной стенд для пружины. Центральная гайка штока и четыре гайки крепления опоры к кузову выполняют разные задачи

Снятие стойки в сборе

1. Снимите колесо. Освободите тормозной шланг из кронштейна; при ABS снимите болт кронштейна жгута и отведите проводку без натяжения
2. Отсоедините верхнее крепление стойки стабилизатора. Поддержите кулак, снимите болты и гайки его соединения со стойкой. Следите за шлангом и приводом: они не должны удерживать вес кулака
3. Пометьте положение наружных шпилек верхней опоры. Поддерживая стойку, снимите четыре верхние гайки и извлеките узел. Гайку штока на этом этапе не отворачивайте

Если требуется разборка пружины

Закрепите снятую стойку в держателе и сожмите пружину подходящим приспособлением до разгрузки опор. Используйте защитные очки. Только после этого снимайте гайку штока. Порядок деталей сверху: металлическая пластина, верхняя опора, упорная пластина подшипника, подшипник, верхняя чашка и её изолятор, пружина, пыльник, отбойник, нижняя чашка. Сохраните взаимную ориентацию. При сборке убедитесь, что конец пружины правильно сидит в изоляторе; освобождайте стяжку постепенно после надёжного закрепления узла. Самодельные захваты и отворачивание нагруженной гайки недопустимы

Затяжка: только 2003 4WD V6

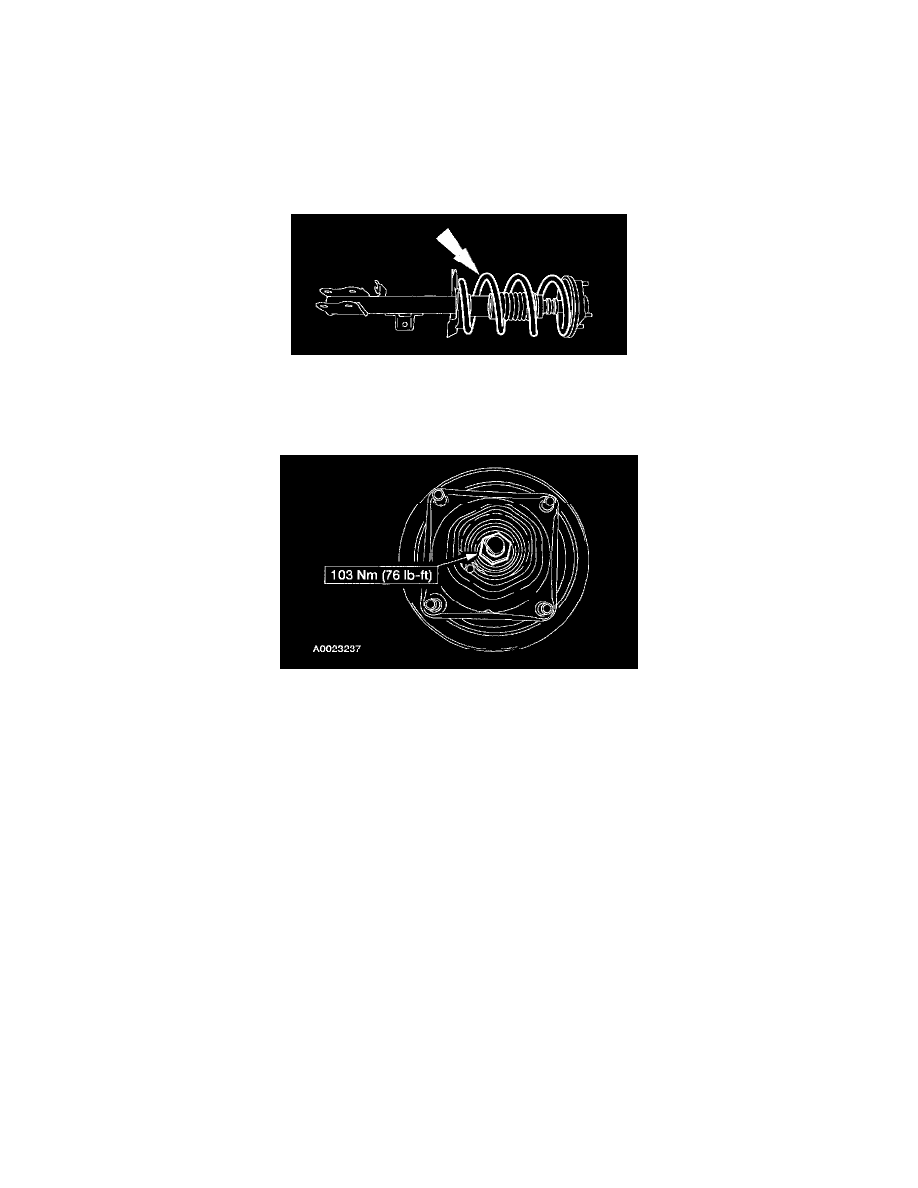

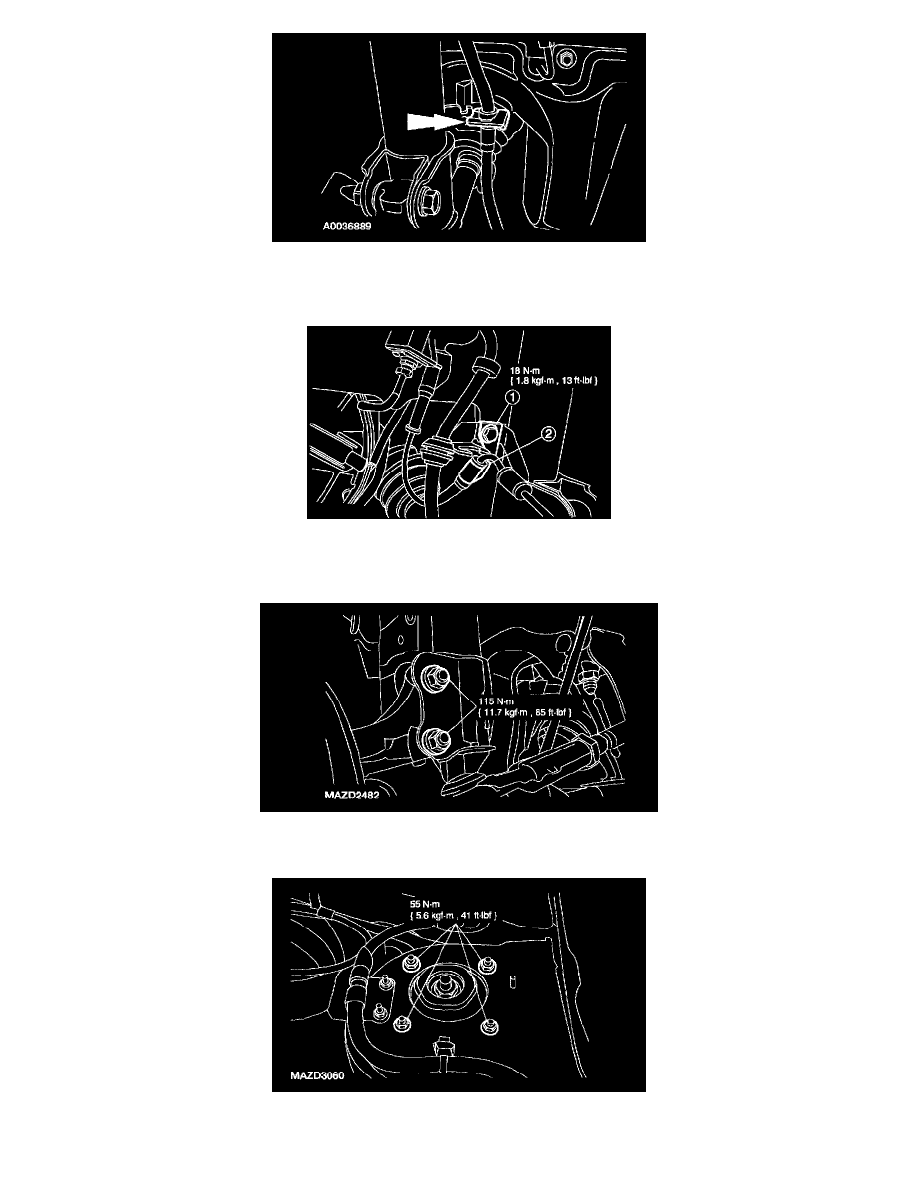

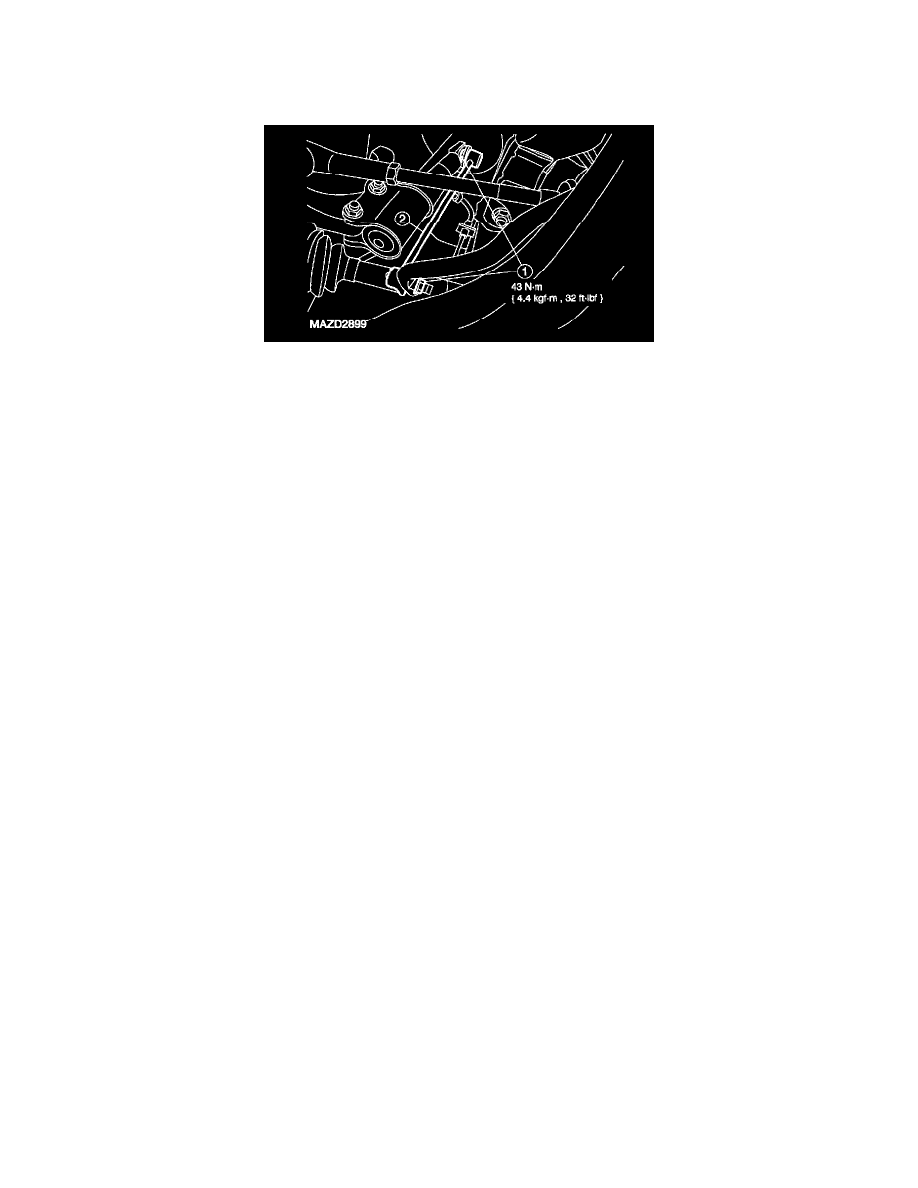

Завод требует новый крепёж взамен ослабленного или снятого в этой операции. Проверенные рисунки: гайка штока, основной крепёж, стабилизатор

Установка и приёмка

Соберите в обратном порядке, восстановив положение опоры по меткам. Закрепите шланг, проводку ABS и стабилизатор; проверьте отсутствие натяжения и касаний при повороте колёс. Установите колесо. После ослабления крепежа стойки требуется проверка и регулировка углов установки передних колёс: одни метки её не заменяют. До выдачи автомобиля проверяют весь затронутый крепёж, положение пружины и отсутствие новых шумов; дорожную проверку выполняют после завершения этих действий

Почему эта таблица не подходит для 2008

В копии документа 2008 2WD V6 текст задаёт для кронштейна ABS 15 Н·м, а рисунок — 23 Н·м. Это расхождение не разрешено. Оба значения исключены из рекомендаций: для ремонта этой версии нужна актуальная карта по VIN. Подтверждённые 18 Н·м выше относятся к 2003 году и не являются исправлением документа 2008
