Замок багажника Mazda 6 GG седан: доступ и замена узла
Если багажник не открывается от команды, сначала различают механическое заедание, неисправность привода и отсутствие питания. Эта инструкция начинается с уже открытой крышки
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; кузов 4SD седан, штатный замок крышки багажника по S–40/S–32; пятая дверь хэтчбека и универсала исключена
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Доступ к узлу
Надёжно удерживайте крышку открытой. Выключите зажигание, отключите минусовую клемму и снимите внутреннюю обшивку по S–93: ручку, крепления и панель
В S–40 замок с приводом обозначен позицией 1. Снимать целиком крышку с петель для доступа к нему не требуется. Наружная декоративная накладка в этой процедуре нужна для наружной ручки и личинки, а не автоматически для замка
- Mazda6 Workshop Manual, PDF 797, 853 · S–40 TRUNK LID DISASSEMBLY/ASSEMBLY; S–93
Снятие и установка замка
- До снятия зафиксируйте расположение разъёма и механических соединений конкретного узла
- Освободите подключённые к замку соединения, не вытягивая их за провод или нерасцеплённый фиксатор
- Поддержите замок, снимите его крепёж и выньте узел 1 по нижней схеме S–40
- Сравните новый узел с исходным и установите в обратном порядке
- Болты крепления замка, отмеченные на схеме, затяните 7,9–10,7 Н·м; восстановите соединения без натяжения и защемления
Моменты 15,7–23,5 Н·м вверху этой же страницы относятся к петлям крышки. Значения ручки и личинки также не являются моментом крепления замка
- Mazda6 Workshop Manual, PDF 797 · S–40, замок и привод, позиция 1

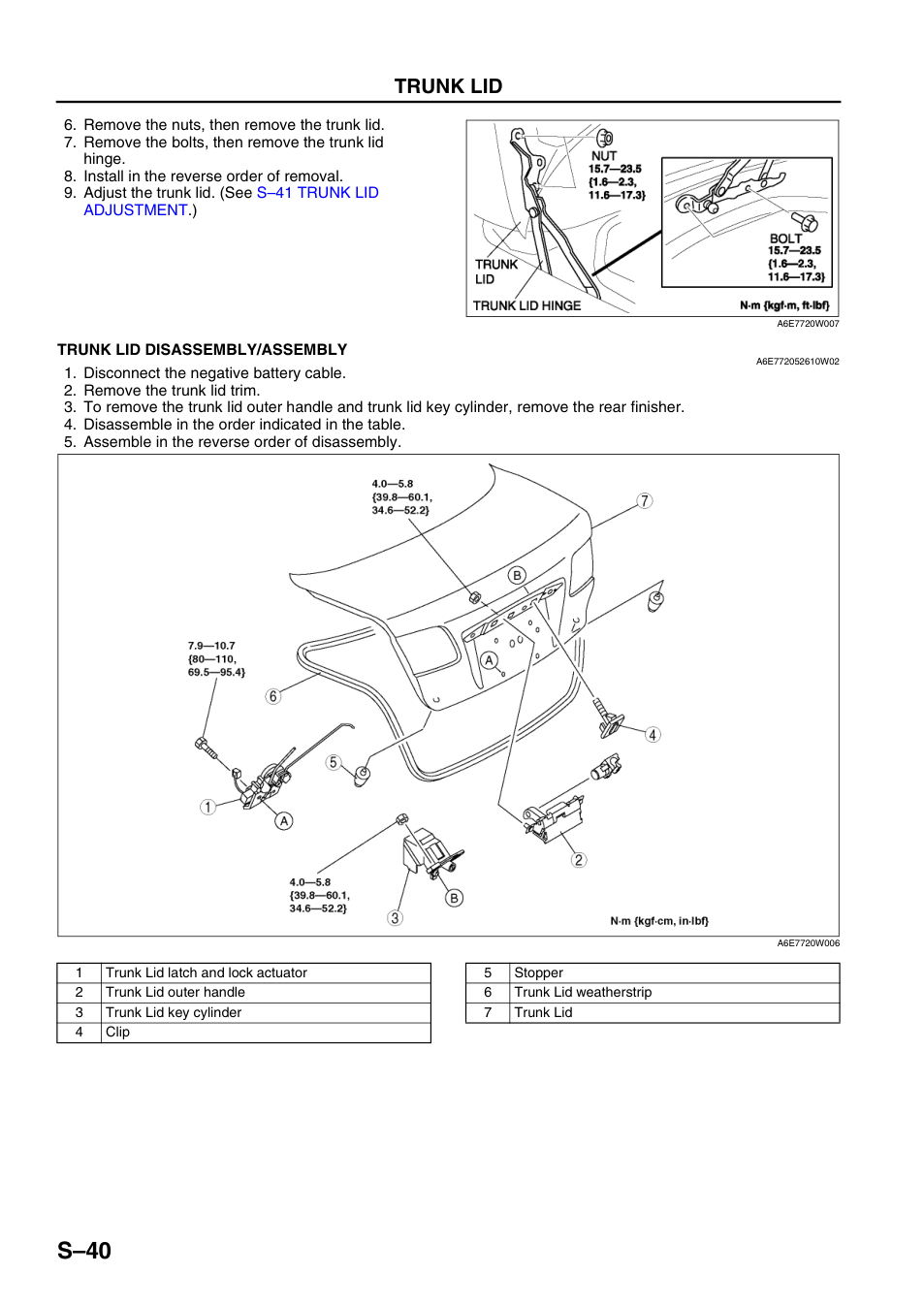

Нижняя схема: замок с приводом 1 и его болты 7,9–10,7 Н·м. Верхняя процедура снятия крышки с петель для этой работы не нужна
Увеличить снимок · Открыть страницу PDFПроверить до первого закрывания
После восстановления питания проверьте механизм и команду отпирания, пока крышка открыта. Если защёлку переводили в закрытое положение для проверки, обязательно верните её в открытое перед опусканием крышки
S–32 содержит отдельный электрический тест привода с изменением полярности на A/B. Это сервисный тест отключённого узла: случайную подачу питания в разъём жгута здесь не предлагают
При исправном приводе и отсутствии штатной команды продолжают проверку проводки и центрального замка. После проверки верните обшивку и убедитесь, что крышка закрывается и открывается без чрезмерного усилия; не маскируйте неисправность сильным хлопком
- Mazda6 Workshop Manual, PDF 789, 797, 853 · S–32 TRUNK LID LOCK ACTUATOR; S–40; S–93
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
