MAZDA 6 GG · Европа
Подсветка номера Mazda 6 GG седан: как добраться до ламп
В раннем заводском порядке предусмотрено снятие наружной накладки крышки багажника. Поддевать плафон снаружи наугад по этой инструкции не следует
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; VIN и исполнение узла должны соответствовать документу; только седан 4SD со штатной накладкой и фонарями подсветки номера
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные детали и другие рынки без отдельной сверки; год выпуска сам по себе не подтверждает применимость
Что подготовить
Сравните плафон и крепление накладки с рисунками. Подготовьте инструмент для обшивки и крепежа, защитите окрашенную поверхность от случайных царапин. Лампу выбирайте по штатной маркировке и каталогу конкретной машины
- Mazda6 Workshop Manual, PDF 931, 811 · T–37 LICENSE PLATE LIGHT; S–54 REAR FINISHER
Последовательность доступа
- Выключите освещение и зажигание, отключите отрицательный кабель батареи
- Снимите ручку внутренней обшивки крышки багажника движением на себя. Освободите крепёж и снимите обшивку
- Отверните гайки наружной накладки. Поддерживая её, потяните на себя и освободите клипсу A по схеме S–54
- Снимайте элементы подсветки в порядке таблицы T–37: разъём, фонарь, рассеиватель, лампа
- Поставьте подходящую лампу и соберите узел в обратном порядке. Гайки наружной накладки затяните 3,93–5,88 Н·м по S–54
Осмотрите уплотнение, защёлки и контактную часть. Не заменяйте сломанную защёлку чрезмерным усилием на оставшихся креплениях
- Mazda6 Workshop Manual, PDF 853, 811, 931 · S–93; S–54; T–37

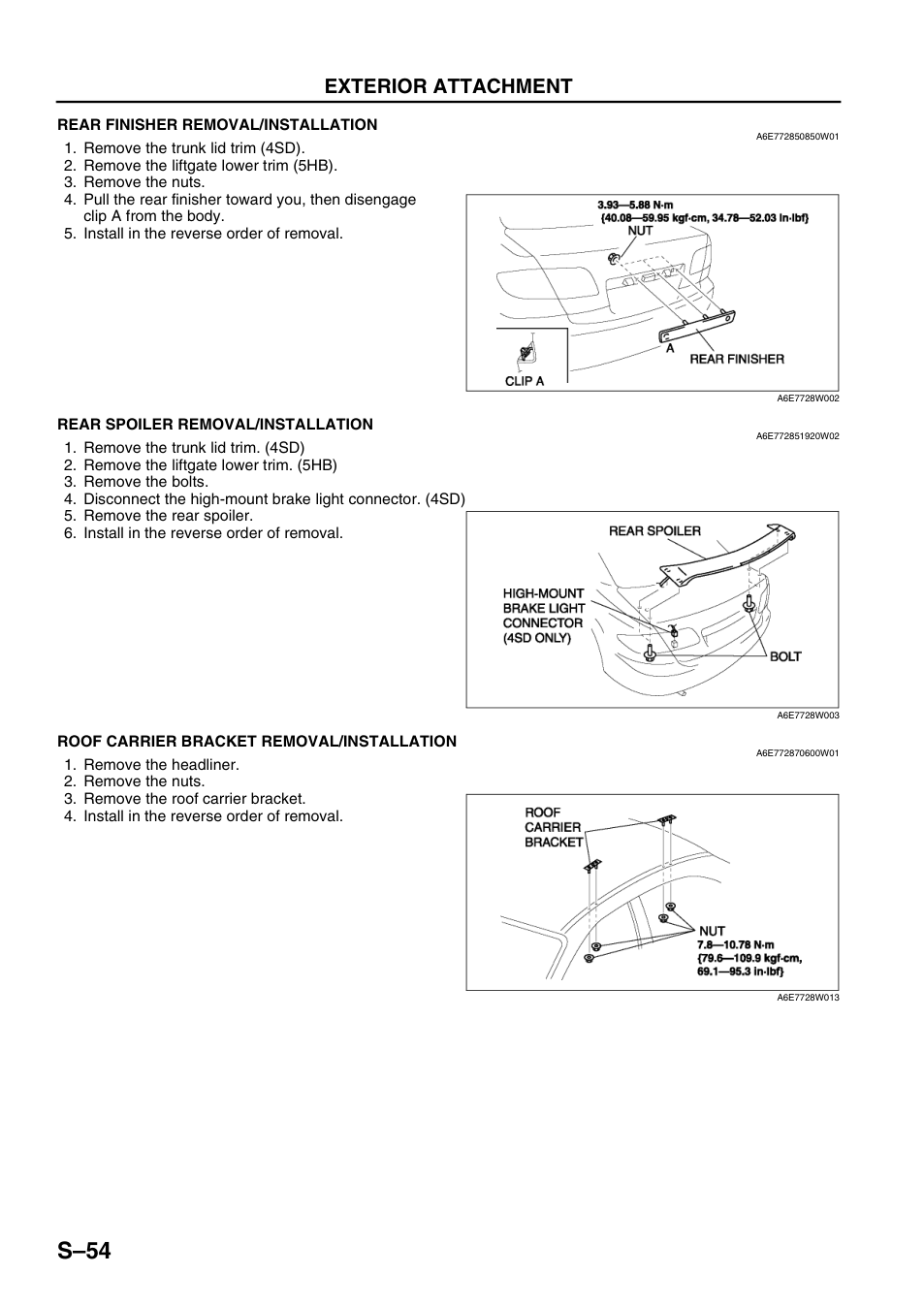

Верхний раздел REAR FINISHER: гайки и клипса A наружной накладки
Увеличить снимок · Открыть страницу PDF

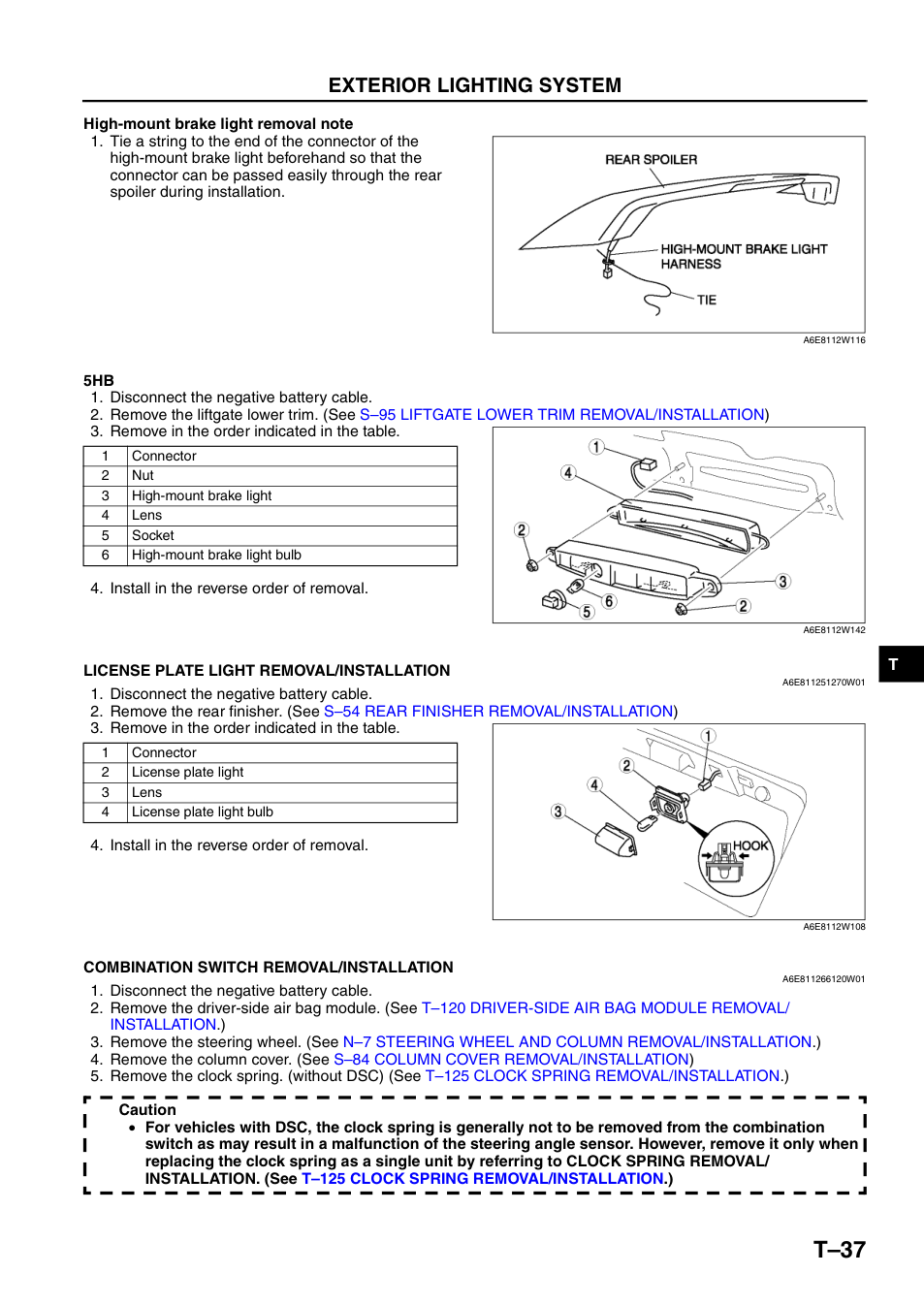

Нужен раздел LICENSE PLATE LIGHT; соседние инструкции по другим узлам к подсветке номера не относятся
Увеличить снимок · Открыть страницу PDFПроверка после сборки
Подключите батарею, включите габаритный свет и убедитесь, что обе точки подсветки номера работают. Проверьте прилегание накладки и отсутствие зажатой проводки
Если лампа исправна, а света нет, причина может находиться в патроне, разъёме или цепи питания. Не увеличивайте номинал предохранителя и не соединяйте контакты перемычкой
- Mazda6 Workshop Manual, PDF 931, 811 · T–37/S–54, обратная установка
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
