MAZDA 6 GG · Европа
Радиатор Mazda 6 GG с МКПП: заводская карта замены
В заводском руководстве замена радиатора связана с несколькими другими разделами. Эта карта помогает оценить объём работ и проверить заказ-наряд; она не выдаёт сложную разборку за снятие двух верхних болтов
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; бензиновые L8 1,8, LF 2,0 и атмосферный L3 2,3, передний привод 2WD; МКПП, штатная ранняя передняя часть; варианты ATX с масляными шлангами требуют отдельной процедуры
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; дизель RF, V6, MPS и 4WD; системы после нештатной замены
Сначала подтвердить причину и исполнение
Течь, загрязнение, неисправный вентилятор и неисправная крышка проверяются отдельно. Один перегрев ещё не подтверждает необходимость замены радиатора
Сверяют VIN, радиатор, крепления и исполнение коробки. В E–6 отдельно указаны масляные шланги ATX: эта статья ограничена МКПП и не содержит процедуры восстановления уровня ATF
Цепочка доступа по руководству
- Сливают охлаждающую жидкость по E–3/E–4
- Переходят к вентилятору по E–9: в зависимостях указаны передняя панель shroud panel, крепление трубки кондиционера, разъёмы и шланг бачка
- Для shroud panel открывают S–119: там перечислены капот, бампер, передние фары и усилитель бампера
- При снятии усилителя поддерживают радиатор и конденсор по S–48, не оставляя их висеть на трубках
- После выполнения зависимых операций снимают радиатор по E–6 и собирают узлы в обратном порядке
Крепление трубки кондиционера и её герметичное соединение — разные вещи. Освобождение держателя не означает необходимость вскрывать контур хладагента; если конкретная работа требует вскрытия, её выполняет оснащённый сервис
- Mazda6 Workshop Manual, PDF 95, 98, 805, 879 · E–6; E–9; S–48; S–119

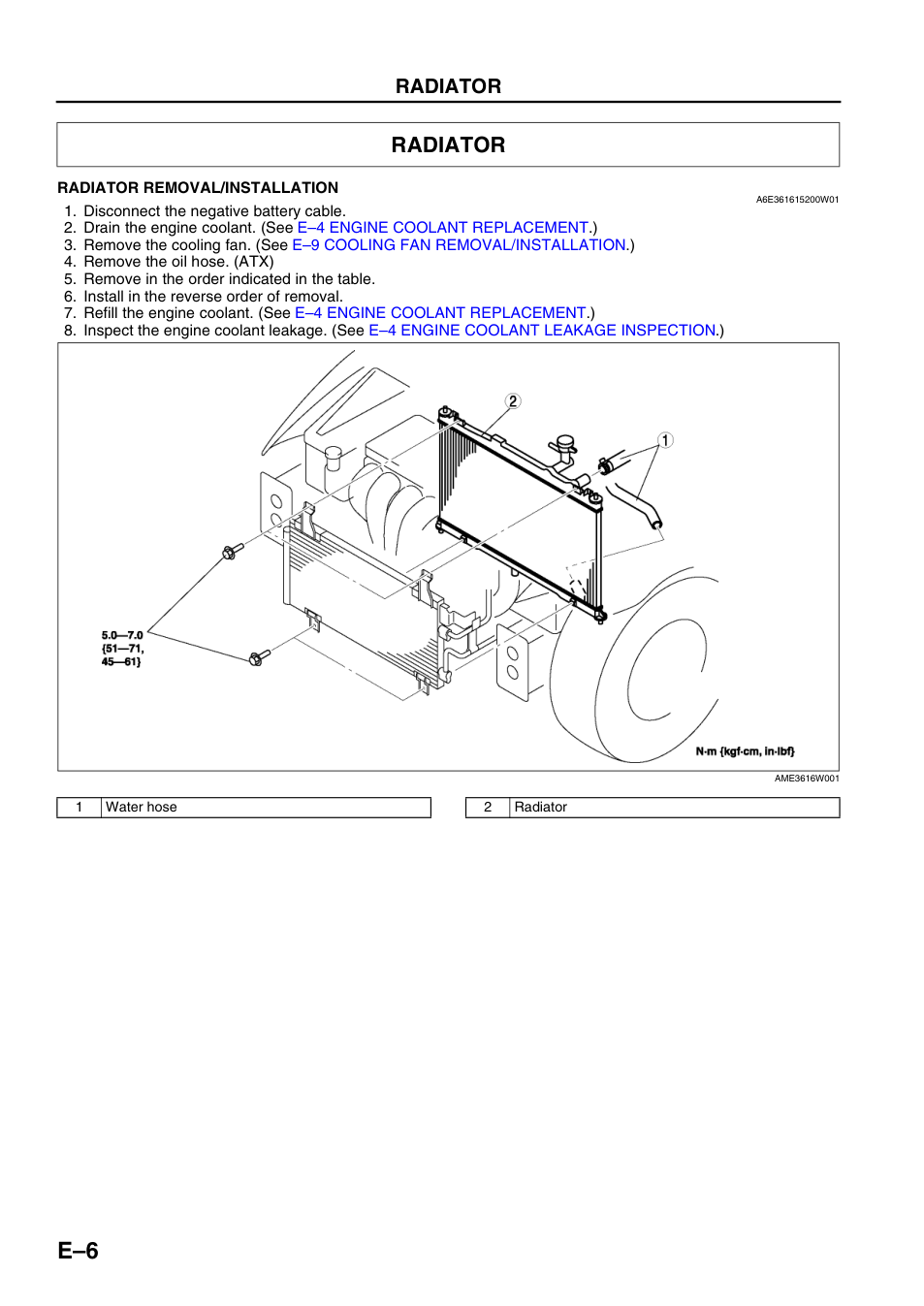

Снятие радиатора с отсылкой к вентилятору. Масляные шланги на схеме относятся к ATX, исключённой из этой статьи
Увеличить снимок · Открыть страницу PDF

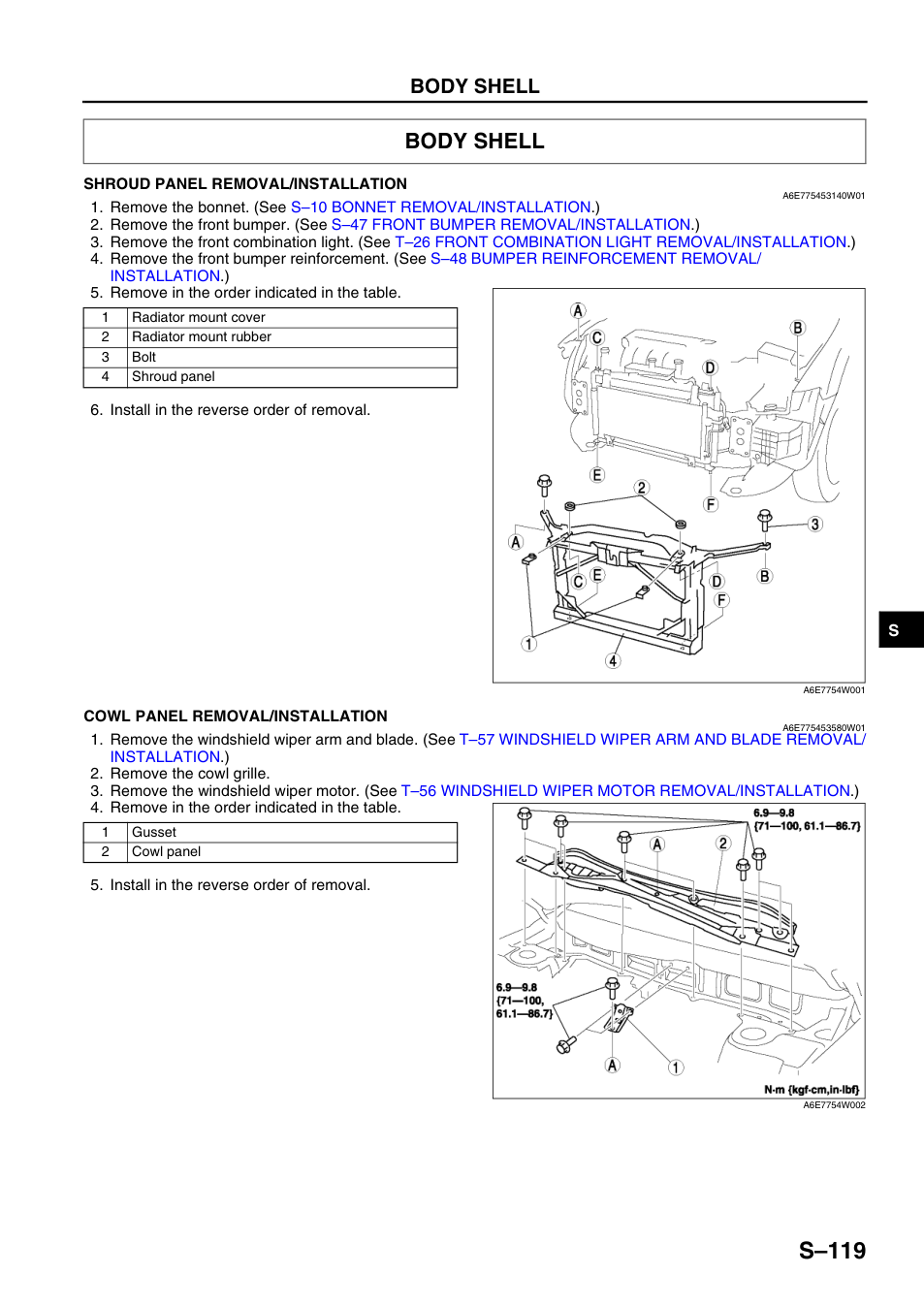

Снятие передней панели требует предварительного доступа через капот, бампер, фары и усилитель; это важная часть объёма работ
Увеличить снимок · Открыть страницу PDFЧто проверить после сборки
Проверяют посадку радиатора в опорах, шланги и фиксаторы, свободное положение проводки и трубок. После заполнения подходящей жидкостью выполняют штатное удаление воздуха и контроль уровня по E–4/E–5
Контролируют герметичность, работу вентилятора и стабильность температуры; после остывания повторно проверяют уровень. При росте температуры или течи испытание прекращают
Снятые фары требуют проверки направления света, а капот — посадки и надёжного запирания. Работа не заканчивается только отсутствием лужи под радиатором
- Mazda6 Workshop Manual, PDF 92, 93, 94, 767, 920, 921 · E–3–E–5; S–10; T–26/T–27
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
