MAZDA 6 GG · Европа
Замок капота Mazda 6 GG: доступ, трос и проверка концевика
Замок, трос и электрический концевик выполняют разные задачи. Сигнал «капот закрыт» не доказывает механически надёжного запирания, а тяжёлый ход рычага не означает неисправность концевика
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; штатный замок и трос ранней GG; электрический тест только при наличии штатного концевика охранной системы
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Доступ при уже открытом капоте
По S–10 для доступа к замку снимают решётку радиатора, а для снятия троса — щиток со стороны водителя. Позиции схемы: разъём концевика 7, замок 8, салонный рычаг 9 и трос 10
Это карта доступа, а не полная инструкция протяжки нового троса или аварийного открывания. До замены сверяют маршрут, крепления, проход через кузов и применимую процедуру снятия щитка
- Mazda6 Workshop Manual, PDF 767 · S–10 BONNET REMOVAL/INSTALLATION, позиции 7–10
Как освобождается салонный рычаг
- Потяните рычаг открывания капота
- Небольшой плоской отвёрткой с защищённой рабочей частью нажмите на фиксатор TAB в направлении стрелки на S–10
- Удерживая фиксатор освобождённым, выведите рычаг наружу из нижней панели
- Следите, чтобы отвёртка не повредила трос; при обратной установке восстановите штатную посадку и крепление
Моменты 18,6–25,5 Н·м на общем рисунке относятся к обозначенным соединениям капота и петель. Их нельзя автоматически назначить замку или пластиковому рычагу
- Mazda6 Workshop Manual, PDF 767 · S–10 Bonnet Release Lever Removal Note
Для статьи нужны позиции 7–10 и средняя вставка с фиксатором рычага. Снятие капота и регулировка петель — отдельные операции
Увеличить снимок · Открыть страницу PDFКонцевик: отключённый узел и два положения
T–85 описывает концевик, встроенный в замок. При открытом капоте отключают минусовую клемму, снимают решётку и отсоединяют разъём концевика; проверяют контакты самого узла омметром
Прокрутите таблицу вправо →
| Положение механизма | Контакты A–B |
|---|---|
| Разблокированное, UNLOCK | Проводимости нет |
| Защёлка переведена в LOCK для проверки | Проводимость есть |
Замок переводит в тестовое положение специалист подходящим инструментом, не подставляя пальцы в защёлку. После проверки обязательно разблокируйте его до закрывания капота — руководство отдельно предупреждает о повреждении замка или ответной части
Верните разъём и решётку, проверьте ход рычага, возврат троса и надёжность основной и страховочной фиксации. Электрическая проверка не заменяет этот механический контроль
- Mazda6 Workshop Manual, PDF 980 · T–85 BONNET SWITCH INSPECTION

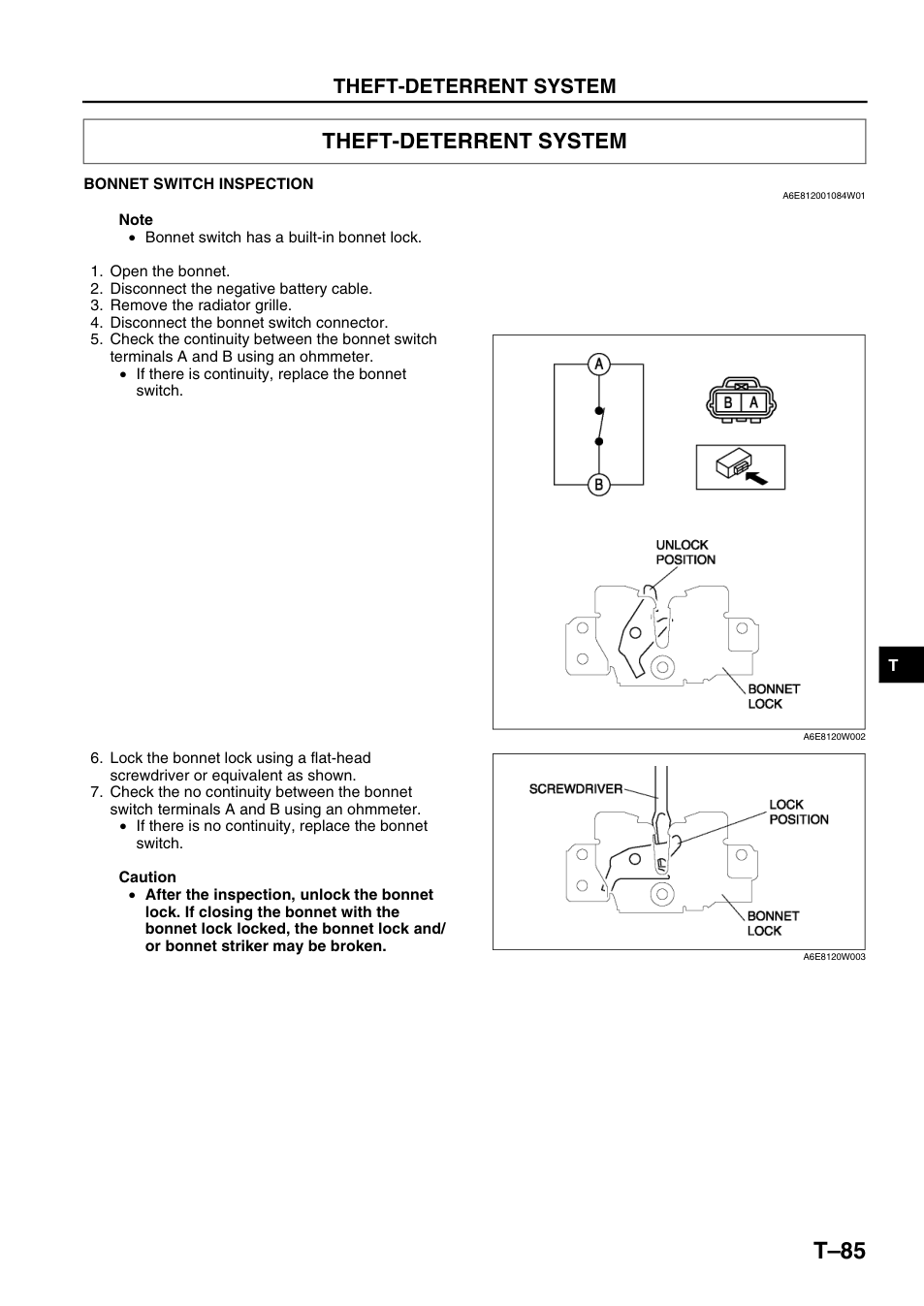

Проверка концевика при UNLOCK/LOCK и обязательное разблокирование защёлки перед опусканием капота
Увеличить снимок · Открыть страницу PDFДокументы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
