Задний дворник Mazda 6 GG хетчбэк: замена мотора и парковка
Перед снятием мотора убирают поводок и нижнюю обшивку пятой двери. После установки мотор сначала выводят в парковочное положение, а уже затем выставляют поводок по керамической границе стекла
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; только пятидверный хетчбэк 5HB, узел T–62…T–64; универсал GY имеет другую схему
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Снимите поводок и получите доступ
- Выключите зажигание, отключите минусовую клемму. Зафиксируйте открытую пятую дверь и защитите стекло от инструмента
- Снимите колпачок поводка, отверните гайку и снимите поводок со щёткой. Не используйте стекло как опору для рычага
- Снимите верхнюю обшивку: потяните её на себя и освободите клипсы A и штифт B по средней схеме S–94
- Поверните держатель шнура полки в положение нижней схемы S–94. Освободите боковую накладку от кузова и нижней накладки, учитывая клипсы, штифты и крючки S–95. Снимите накладку и отделите от неё держатель шнура. Повторите для другой стороны
- Снимите ручку нижней накладки, затем освободите её клипсы A/B и штифты C/D по нижнему рисунку S–95
Начинать с силового отрыва нижней панели нельзя: верхняя и боковые накладки образуют зависимую последовательность
- Mazda6 Workshop Manual, PDF 854, 855, 958 · S–94/S–95 обшивка; T–63 поводок
Верхняя схема завершает снятие боковой накладки; нижняя показывает крепления основной панели
Увеличить снимок · Открыть страницу PDFЗамените моторедуктор
- Отсоедините разъём 1, снимите наружную втулку 2, выверните крепёж 3 и снимите мотор 4, поддерживая его
- Проверьте втулку и посадку в стекле, установите подходящий мотор в обратной последовательности
- Болты моторедуктора затяните моментом 3,92–6,86 Н·м по T–62. Не переносите этот момент на гайку поводка
- Подключите разъём. Перед включением уберите инструмент и руки от вала; поводок пока оставьте снятым
- Mazda6 Workshop Manual, PDF 957 · T–62 REAR WIPER MOTOR REMOVAL/INSTALLATION

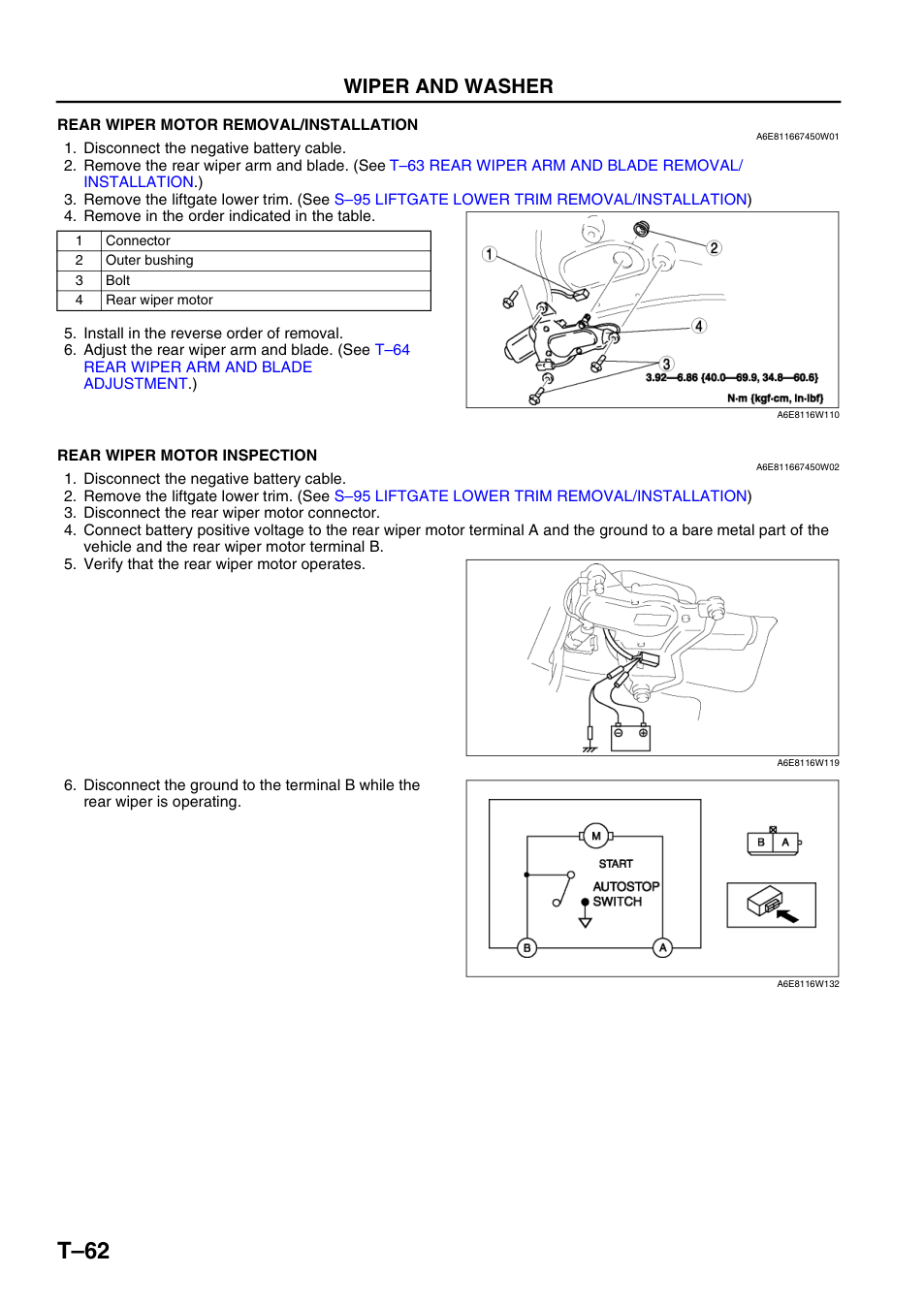

Верхняя схема задаёт порядок 1–4 и момент болтов. Стендовая электрическая проверка ниже не входит в замену
Увеличить снимок · Открыть страницу PDFВыставьте парковку и соберите обшивку
- Временно подключите аккумулятор, включите и выключите задний дворник штатным переключателем, дождитесь остановки мотора в парковочном положении. Выключите зажигание и снова обесточьте машину
- Очистите посадочный вал щёткой, защищая стекло. Поставьте поводок в положение по керамической границе на верхнем рисунке T–64
- Затяните гайку поводка моментом 5,89–9,81 Н·м и верните колпачок
- Установите нижнюю, боковые и верхнюю накладки в обратном порядке, восстановите крепления шнуров полки
- Подключите батарею и проверьте ход по смоченному стеклу, возврат в парковку и отсутствие касания кузова
Если мотор не останавливается штатно, перестановка поводка не исправляет электрический дефект парковки. Диагностику проводят отдельно
- Mazda6 Workshop Manual, PDF 854, 855, 958, 959 · S–94/S–95 сборка; T–63/T–64 установка
Нижняя схема: гайка поводка 5,89–9,81 Н·м и очистка вала
Увеличить снимок · Открыть страницу PDF

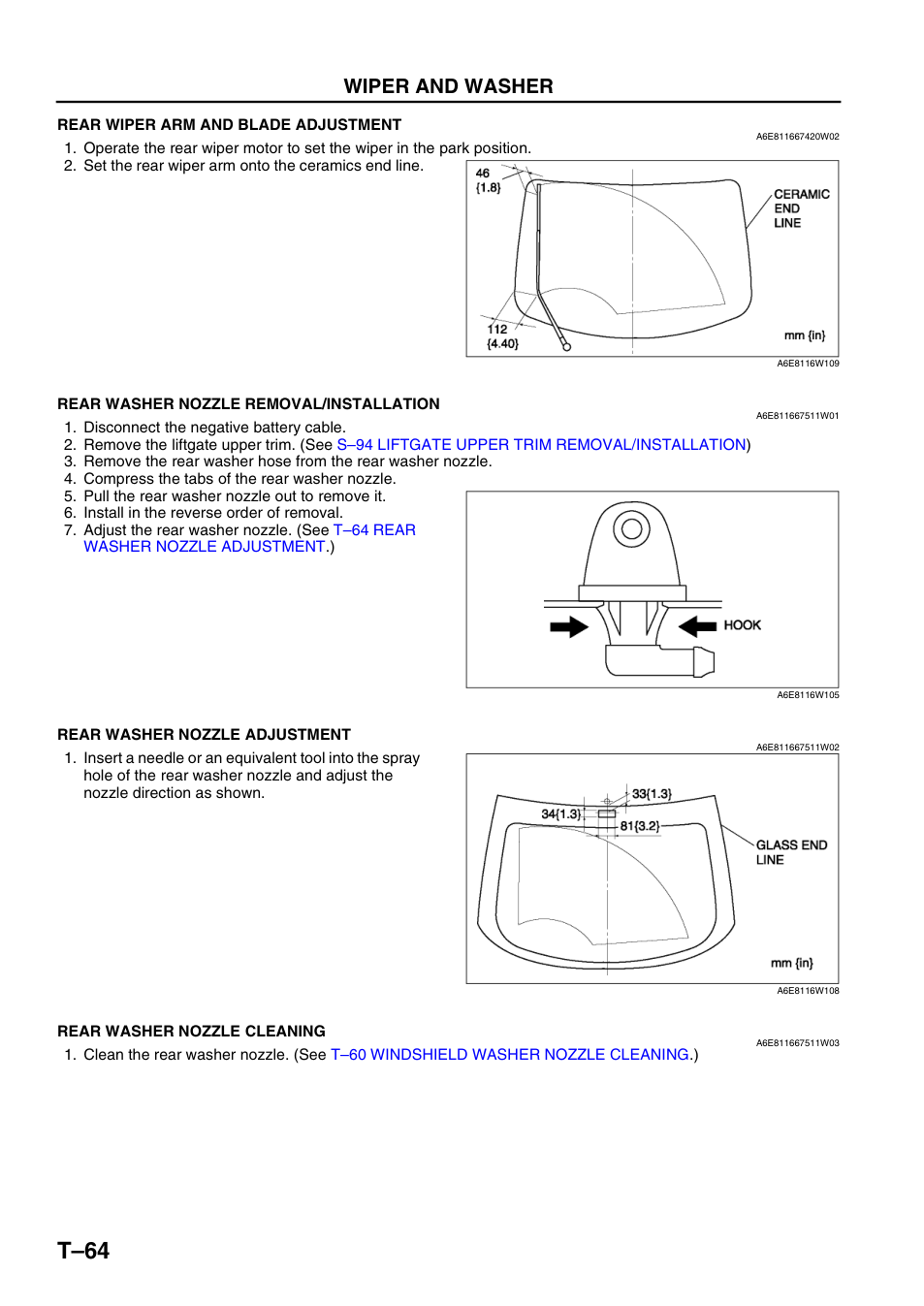

Верхний рисунок — парковочное положение по CERAMIC END LINE; нижние размеры относятся к форсунке
Увеличить снимок · Открыть страницу PDFДокументы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
