Мотор и трапеция дворников Mazda 6 GG: снятие узла
После снятия узла недостаточно вернуть поводки примерно на прежнее место. Сначала механизм ставят в парковочное положение, затем выставляют поводки по заводской схеме
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; штатный передний стеклоочиститель, сборка и геометрия как на T–56…T–58
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Получите доступ к узлу
- Выключите зажигание и отключите минусовую клемму батареи
- Снимите колпачки, отверните гайки и снимите поводки со щётками. Защитите стекло от удара освобождённой детали
- Снимите предусмотренные схемой молдинги, уплотнитель и решётку под ветровым стеклом — порядок S–50
- Отсоедините разъём, снимите крепёж и выньте узел по T–56
Не срывайте закисший поводок, опирая инструмент на стекло. Если требуется съёмник или обнаружено разрушение шарнира, сначала обеспечьте подходящий инструмент и запасные детали
- Mazda6 Workshop Manual, PDF 807, 951, 952 · S–50 cowl grille; T–56/T–57 снятие

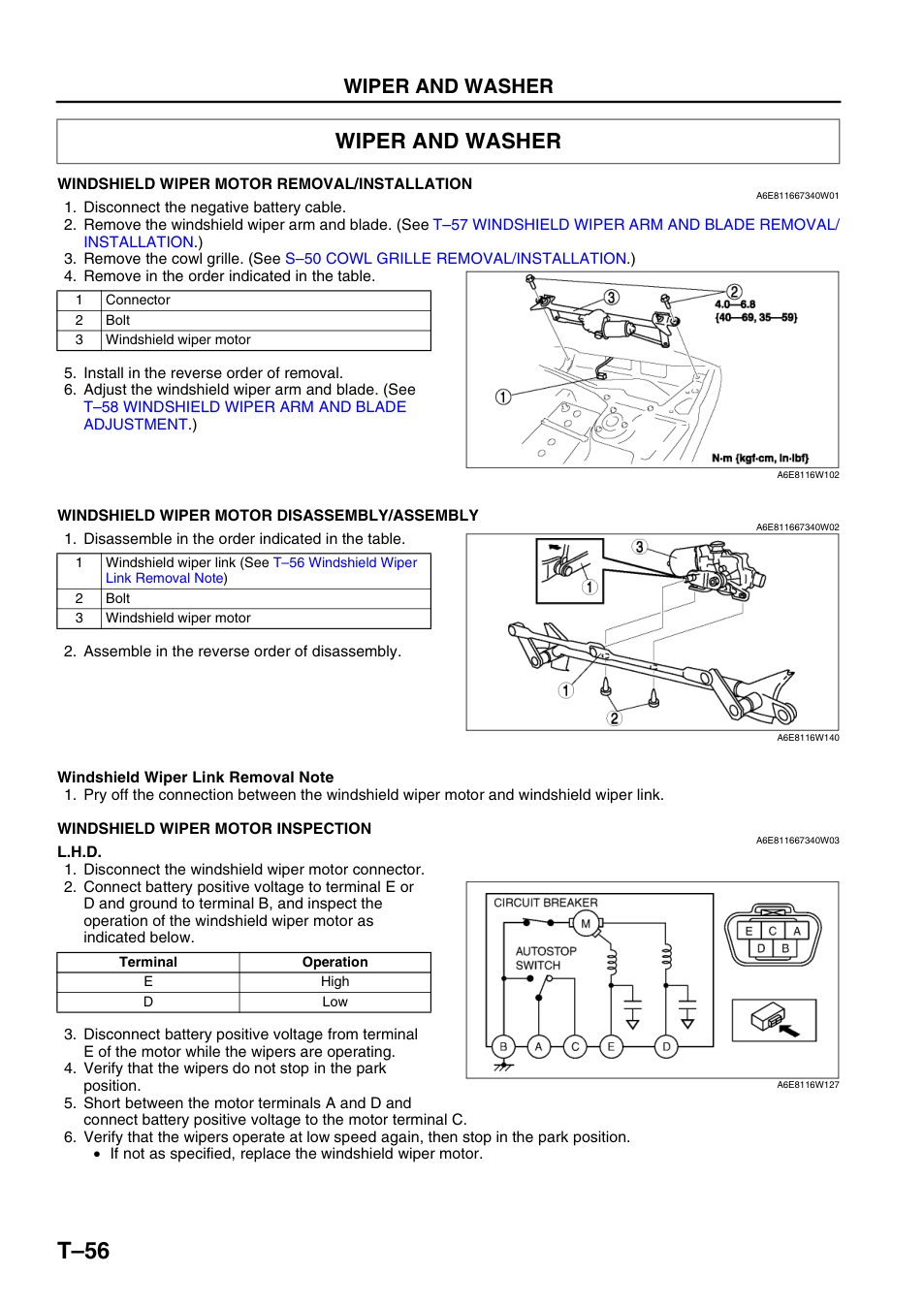

Верхняя схема — снятие узла; ниже — отделение мотора от тяг. Электрическая проверка внизу имеет отдельные условия
Увеличить снимок · Открыть страницу PDFСоберите и выставьте поводки
- Установите исправный узел, затяните показанные на T–56 болты 4,0–6,8 Н·м и восстановите разъём
- До посадки поводков переведите собранный механизм в парковочное положение штатным управлением. При подаче питания уберите руки и инструмент от тяг; перед дальнейшей механической работой снова отключите питание
- Верните решётку и уплотнитель. Очистите шлицевые валы проволочной щёткой, не повреждая их
- Установите поводки по T–58: на рисунке даны 50 и 35 мм с разными линиями отсчёта. Сопоставляйте именно соответствующие места, а не одинаковый отступ обеих щёток от края стекла
- Затяните гайки поводков 16–19 Н·м, установите колпачки и восстановите питание
- Mazda6 Workshop Manual, PDF 951, 952, 953 · T–56…T–58 установка и регулировка

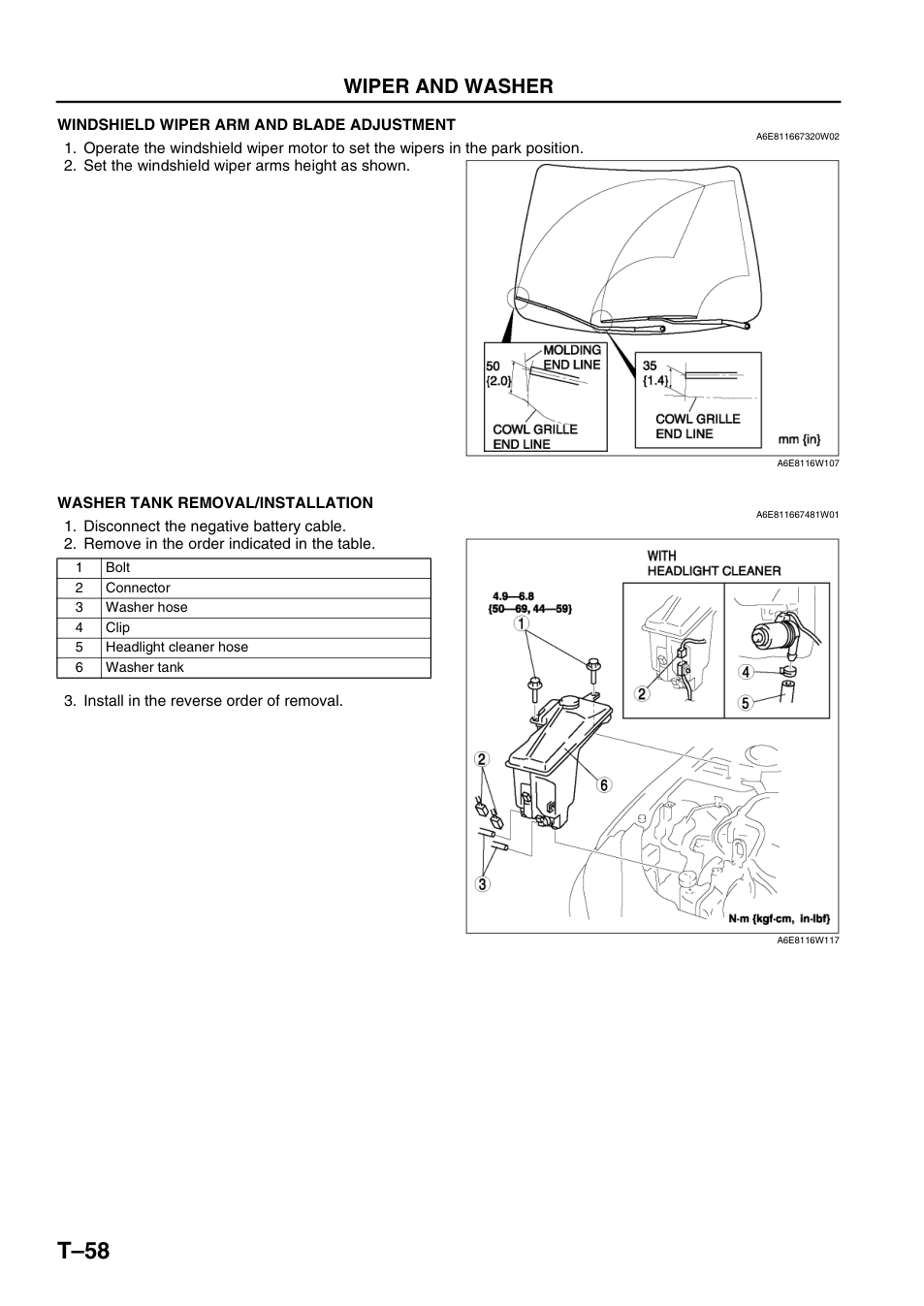

Смотрите верхний рисунок: 50 и 35 мм измеряются от показанных линий, а не от произвольного края стекла
Увеличить снимок · Открыть страницу PDFПроверка работы
Редакционный контроль после сборки: на смоченном стекле проверьте обе скорости и возврат в парковочное положение. Щётки не должны ударять по кузову, решётке или друг другу
Если парковка неверна, выключите стеклоочиститель и устраните причину до повторной проверки. Не переставляйте поводки при движущемся механизме
- Mazda6 Workshop Manual, PDF 951, 952, 953 · T–56/T–57 разные распиновки; T–58 парковка
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
