MAZDA 6 GG · Европа
Задний бампер Mazda 6 GG седан: снятие облицовки
Заводская последовательность начинается с отключения батареи и снятия задних фонарей. После крепежа боковые края облицовки выводят из направляющих наружу
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; седан 4SD, штатная облицовка по S–49, без дополнительной проводки и нештатного обвеса
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Подготовка и доступ
Подготовьте помощника, съёмник фиксаторов и мягкую подкладку. Снимайте только облицовку: отражатель и металлический усилитель показаны на общей схеме, но относятся к дальнейшей разборке
- Выключите зажигание и отключите минусовую клемму аккумулятора
- Снимите задние комбинированные фонари по отдельной инструкции для седана 4SD. Не пытайтесь добраться до закрытых ими креплений рывком за бампер
- Проверьте соответствие креплений схеме S–49 и наличие доработок: парктроника, камеры, дополнительной проводки
- Mazda6 Workshop Manual, PDF 806 · S–49 начальные операции
Снимите крепёж и облицовку
- Освободите винты A, B и C, фиксаторы A, болты A и фиксаторы B — позиции 1–6
- Поддержите облицовку с обеих сторон. Отведите края у колёсных арок наружу и выведите их из направляющих
- Снимите облицовку 7 с кузова, не допуская падения уже освобождённого края
- Оставьте усилитель 10 на месте, если задача ограничена облицовкой
Прокрутите таблицу вправо →
| Крепление на схеме | Момент |
|---|---|
| Винт C, № 3 | 2,0–2,9 Н·м |
| Болт A, № 5 | 1,0–1,5 Н·м |
Малый момент болта A относится к конкретному креплению облицовки. Он не является моментом болта B усилителя

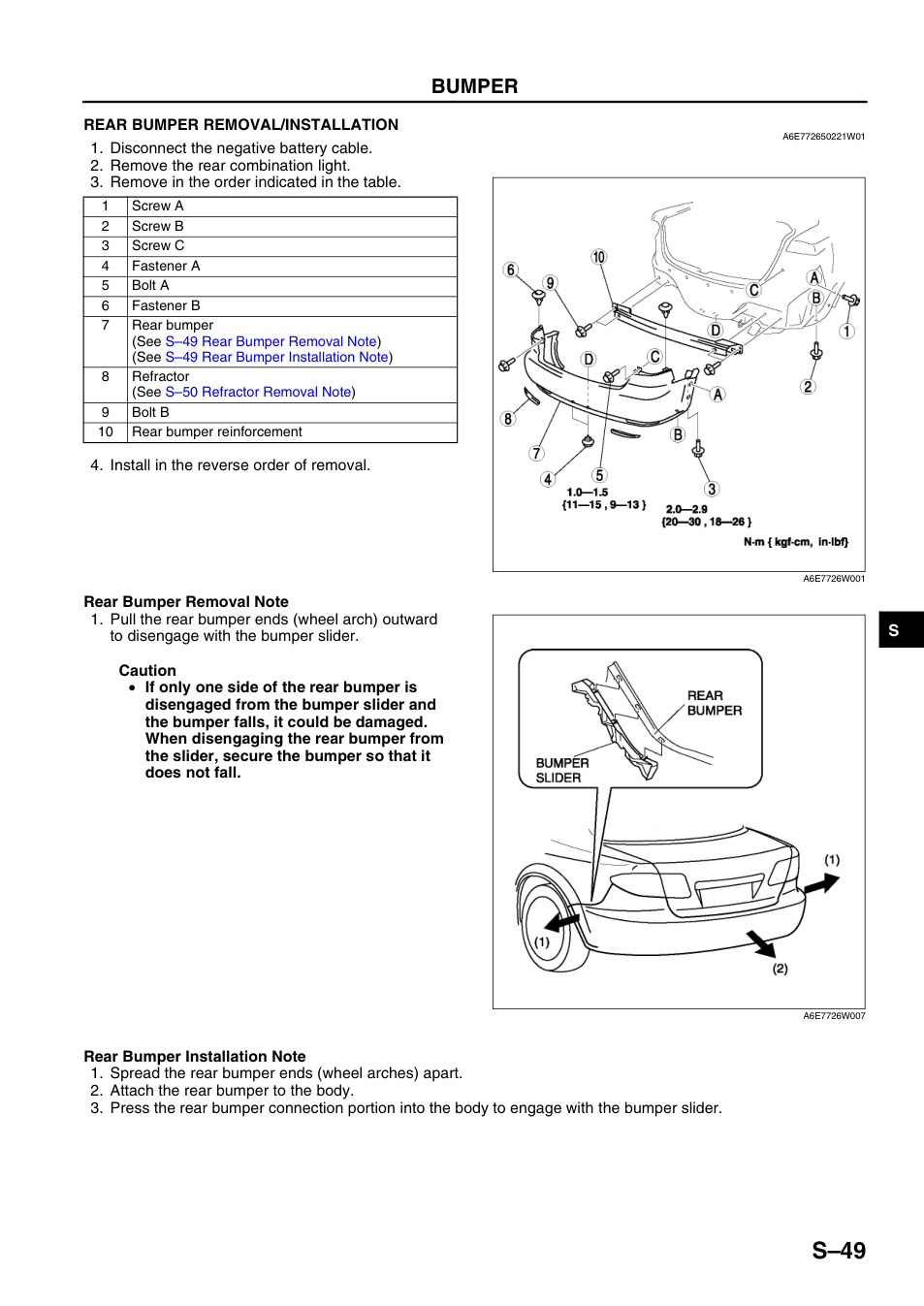

- Mazda6 Workshop Manual, PDF 806 · S–49 позиции 1–7
Облицовка — позиция 7; усилитель — 10. Стрелки снизу показывают освобождение и установку в направляющие
Увеличить снимок · Открыть страницу PDFВерните облицовку и фонари
- Проверьте исправность направляющих, клипс и крепёжных мест
- Разведите края, подведите облицовку к кузову и прижмите зоны соединения к направляющим
- Восстановите крепёж в обратном порядке и установите фонари по их отдельной инструкции
- Подключите аккумулятор, проверьте задние огни, посадку облицовки и отсутствие зажатых проводов
Для хетчбэка, универсала или изменённой задней части кузова эта статья не подтверждает совместимость креплений. Повреждения после удара требуют осмотра кузова и усилителя
- Mazda6 Workshop Manual, PDF 806 · S–49 installation note
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
