MAZDA 6 GG · Европа

Регулировка ближнего света Mazda 6 GG: экран и заводские размеры

Руководство задаёт расстояние 3 м от фар до экрана и отдельную область для излома световой границы. Для правого руля рисунок зеркальный и в эту инструкцию не входит

3 мин чтенияСверено 01.10.2026Регулировка
Для какой машины

Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; левый руль L.H.D., штатные галогенные фары европейского исполнения; только ближний свет

Границы применимости

GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6

Подготовьте автомобиль и экран

  1. Проверьте штатность и правильную посадку ламп. Доведите давление шин до нормы именно своего автомобиля
  2. Поставьте ненагруженный автомобиль на ровную горизонтальную площадку перпендикулярно вертикальному экрану. На водительском месте должен сидеть один человек
  3. Отмерьте 3 м от фар до экрана. Отметьте проекции центров обеих фар на экран
  4. Для выбранной фары используйте верхнюю схему L.H.D. T–26: номинальная горизонтальная часть границы проходит на 30 мм ниже высоты центра фары
Основание

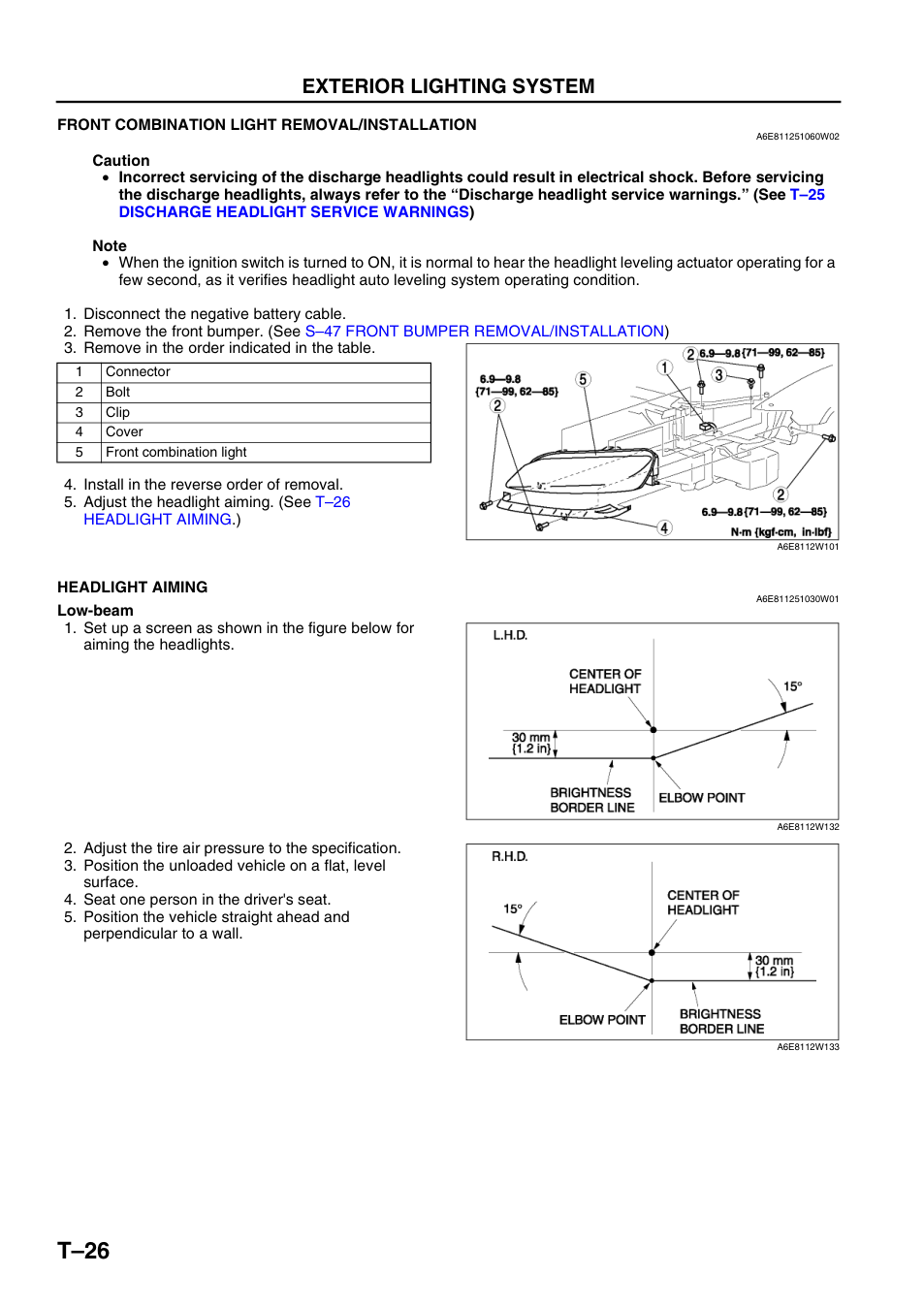

Страница руководства Mazda: Для статьи используется нижний раздел HEADLIGHT AIMING и верхняя мишень L.H.D.; процедура снятия фары выше не требуется
M6-001 · PDF 920 · T–26

Для статьи используется нижний раздел HEADLIGHT AIMING и верхняя мишень L.H.D.; процедура снятия фары выше не требуется

Увеличить снимок · Открыть страницу PDF

Выставьте ближний свет

  1. Закройте свет второй фары подходящим экраном, не перегревая её. Переведите ручной корректор в положение 0 и включите ближний свет
  2. Заводская процедура предусматривает работающий двигатель для поддержания питания. Выполняйте её на открытой площадке с отводом выхлопа, а не в закрытом гараже
  3. Определите винты горизонтального и вертикального направления по схеме. Руководство требует сначала ослаблять регулировку, а окончательный подход выполнять в сторону затягивания
  4. Добейтесь попадания излома световой границы в заштрихованную область L.H.D. на T–27. Повторите для второй фары

Прокрутите таблицу вправо →

Область на экране при 3 мРазмер по схеме L.H.D
Верхняя граница области17 мм ниже горизонтали центра фары
Высота области26 мм
Ширина от вертикали центра52 мм влево и 52 мм вправо
Основание

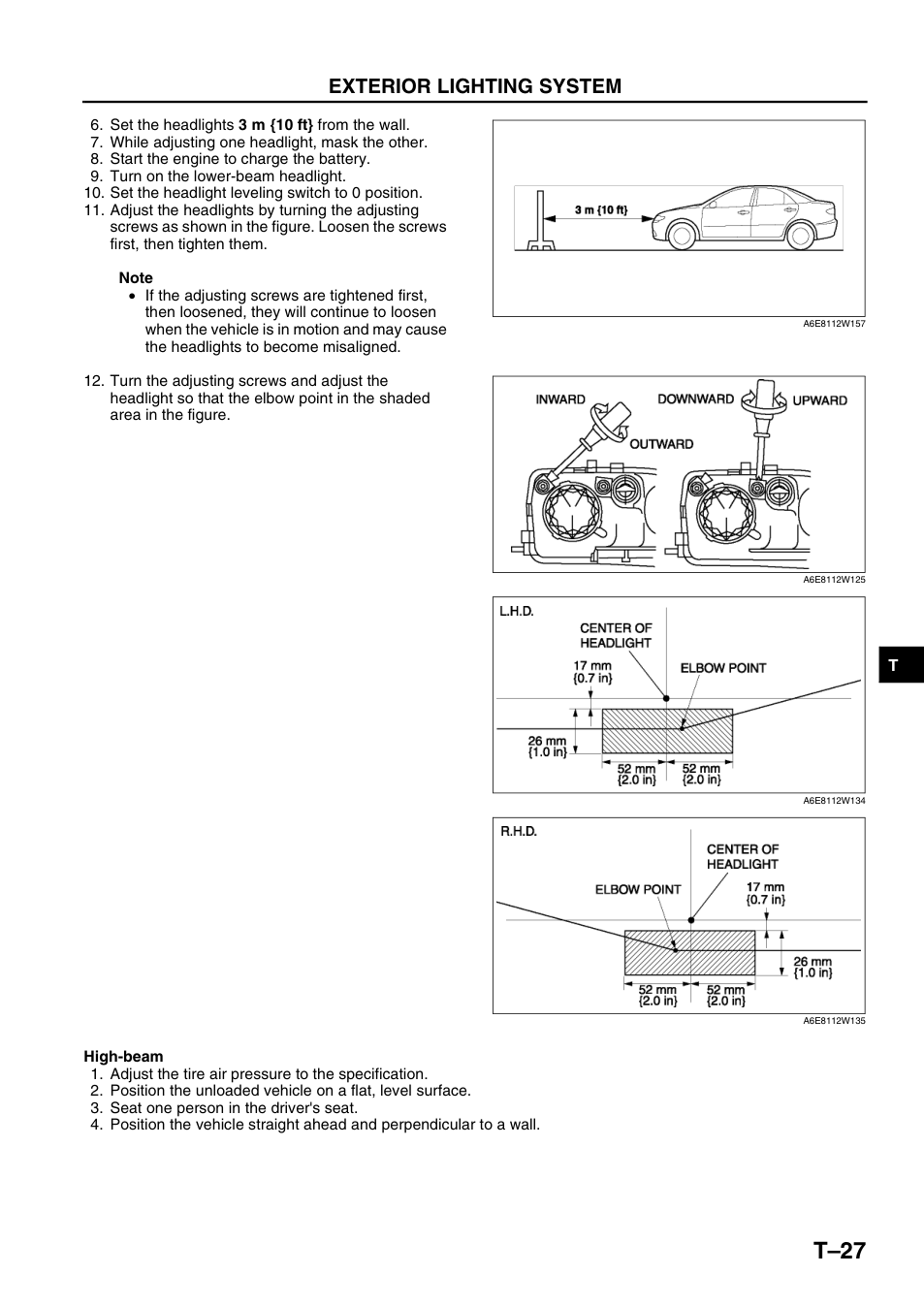

Страница руководства Mazda: Верхний рисунок L.H.D. задаёт область излома: отступ 17 мм, высота 26 мм и по 52 мм в каждую сторону
M6-001 · PDF 921 · T–27

Верхний рисунок L.H.D. задаёт область излома: отступ 17 мм, высота 26 мм и по 52 мм в каждую сторону

Увеличить снимок · Открыть страницу PDF

Оцените результат

Обе фары должны давать различимую границу без перекоса ламп и повреждений креплений. Если регулировки не хватает, проверяют посадку лампы, корпус и геометрию креплений; силой выворачивать винт до конца нельзя

Эта схема не проверяет силу света и не заменяет инструментальную проверку состояния фары. Она также не задаёт регулировку дальнего света или ПТФ

Основание

Документы и границы проверки

Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного

  1. M6-001 · Mazda6 Workshop Manual

    2002-03 · Копия заводского документа на стороннем хостинге

    База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008

Проверка по документам: 01.10.2026
