MAZDA 6 GG · Европа
Лампа ПТФ Mazda 6 GG: замена в штатной блок-фаре
На заводской схеме ранней GG противотуманная лампа находится в блок-фаре. Для замены снимают крышку, разъём и освобождают проволочный фиксатор
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; противотуманный свет в штатной блок-фаре, показанной на T–34; не отдельная ПТФ в нештатном бампере
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Что проверить до разборки
Мощность одной штатной противотуманной лампы в TD–10 составляет 55 Вт. Цоколь и исполнение уточняют по конкретной фаре и каталогу по VIN, а не только по году автомобиля
Нужен свободный доступ к задней крышке именно противотуманного отсека. Иллюстрация регулировки выше на странице не является инструкцией снятия лампы
- Mazda6 Workshop Manual, PDF 928, 1239 · T–34 FRONT FOG LIGHT BULB; TD–10
Порядок замены
- Выключите свет и зажигание, отключите минусовую клемму аккумулятора
- Снимите крышку 1 и отсоедините разъём 2 на нижней схеме T–34
- Освободите пружинный проволочный фиксатор и извлеките лампу 3, запомнив её посадку
- Установите новую лампу в правильном положении без перекоса. Зафиксируйте пружину, подключите разъём и закройте крышку
- Подключите батарею, включите штатный режим противотуманного света и проверьте обе стороны
Если пружина не фиксируется без усилия, проверьте ориентацию фланца. Не прижимайте неправильно установленную лампу крышкой

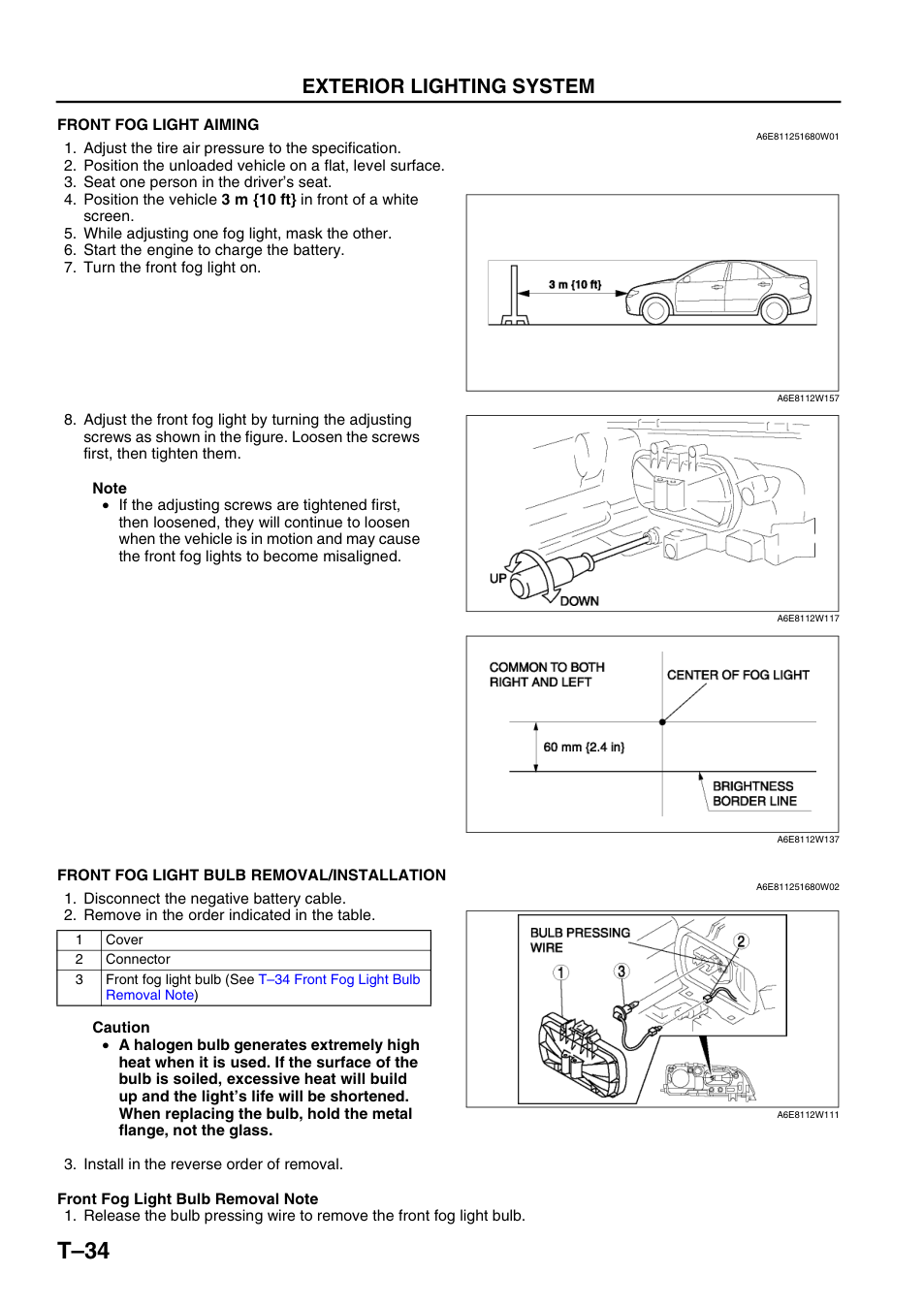

- Mazda6 Workshop Manual, PDF 928 · T–34 нижняя процедура
Замена лампы описана в нижней части: крышка, разъём, лампа и удерживающая проволока
Увеличить снимок · Открыть страницу PDFЕсли свет остался неправильным
Замена лампы и регулировка направления света — разные операции. Если после ремонта светит слишком высоко, сначала проверьте посадку лампы и состояние фары, затем выполняйте регулировку по процедуре именно ПТФ
На этой странице для ПТФ и для ближнего света используются разные мишени. Нельзя переносить положение световой границы из статьи о ближнем свете на противотуманную фару
- Mazda6 Workshop Manual, PDF 919, 928 · T–25 ограничения HID; T–34 границы процедуры
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
