MAZDA 6 GG · Европа
P0122 и P0123 на Mazda 6 GG: датчик положения дросселя
Эти коды описывают напряжение сигнала TPS. Они не доказывают поломку самой заслонки: питание, масса, разъём и сигнальный провод входят в ту же проверку
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; бензиновые L8 1,8, LF 2,0 и атмосферный L3 2,3, передний привод 2WD; трёхконтактный TPS механического дросселя по F–51/F–52, не электронный привод заслонки
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; дизель RF, V6, MPS и 4WD; системы после нештатной замены
Коды и условия регистрации
Прокрутите таблицу вправо →
| Код ранней системы | Условие в руководстве |
|---|---|
| P0122 | Сигнал ниже 0,1 В при работающем двигателе |
| P0123 | Сигнал выше 4,9 В при включённом зажигании |
До стирания запишите коды и стоп-кадр. Если вместе с P0122 есть P0107 или P2228, заводской алгоритм направляет внимание на общую цепь опорного питания, а не на немедленную замену нескольких датчиков
Осмотрите контакты TPS и жгут у дросселя. При выключенном двигателе убедитесь, что механический привод движется без заедания; не трогайте заводской упор заслонки для маскировки ошибки
- Mazda6 Workshop Manual, PDF 229, 230, 231 · F–100/F–101 P0122; F–102 P0123
Проверка отключённого датчика
- Выключите зажигание, отключите минусовую клемму и разъём TPS
- Между A и B проверяйте плавность изменения сопротивления при медленном открытии и закрытии заслонки
- Между A и C сравните сопротивление с диапазоном 3,2–4,8 кОм
- При отключённых датчике и PCM сверяйте провода по схеме: A → 2H, B → 2A, C → 2K
Буквы относятся к виду разъёма на рисунке. Перепутанная сторона разъёма меняет расположение контактов; проверки питания под напряжением требуют подходящих щупов, без перемычек между случайными клеммами

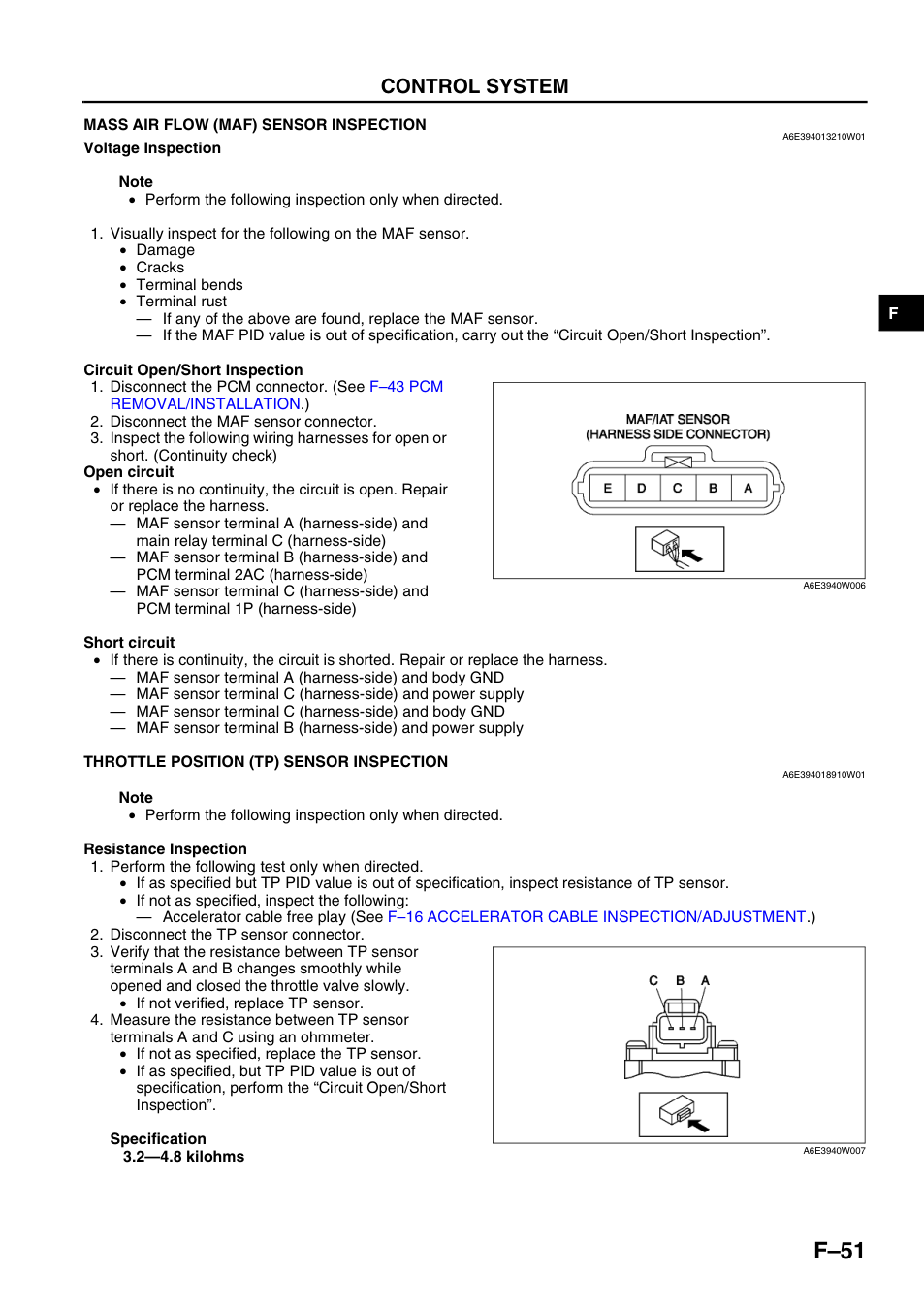

- Mazda6 Workshop Manual, PDF 180, 181 · F–51/F–52 TP SENSOR INSPECTION
TPS расположен в нижней части страницы. Верхний раздел и значения относятся к расходомеру MAF
Увеличить снимок · Открыть страницу PDFНеточности первоисточника и итог диагностики
Сервис последовательно проверяет опорные 5 В, массу, сигнал и замыкания по применимой схеме. Указанный в алгоритме тест с перемычкой не является разрешением соединять контакты без идентификации и оборудования
После исправления причины проверяют показания положения заслонки, повторное появление кода и исходный симптом. Стёртый код без повторной проверки не подтверждает ремонт
- Mazda6 Workshop Manual, PDF 181, 230, 232, 233 · F–52; F–101; F–103/F–104
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
