MAZDA 6 GG · Европа
Обшивка пятой двери Mazda 6 GG хэтчбек: порядок снятия
Обшивку снимают последовательно: сначала верхнюю накладку, затем боковые и только после них большую нижнюю панель. У боковых деталей есть зацепы с нижней панелью и держатель шнура полки
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; хэтчбек 5HB со штатной обшивкой S–94/S–95; седан и универсал WGN исключены
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; 4WD, подвеска с поддержанием высоты и переделанные узлы без отдельной сверки
Подготовьте дверь и снимите верхнюю накладку
Убедитесь, что открытая дверь надёжно удерживается. Если газовые упоры не справляются, сначала обеспечьте подходящую безопасную поддержку. Освободите рабочее место и подготовьте пластиковый съёмник обивки
Выключите зажигание и задний стеклоочиститель. Если после снятия обшивки планируется работа с мотором или проводкой, отключите батарею по соответствующей электрической процедуре
- Сравните панели и крепления со схемой 5HB
- Потяните верхнюю накладку на себя по направлению рисунка, выводя клипсы A и штифт B из кузова
- Снимите накладку, поддерживая её около освобождаемых креплений
Самая верхняя процедура на S–94 описывает порог багажника. Для верхней накладки пятой двери нужен раздел LIFTGATE UPPER TRIM ниже

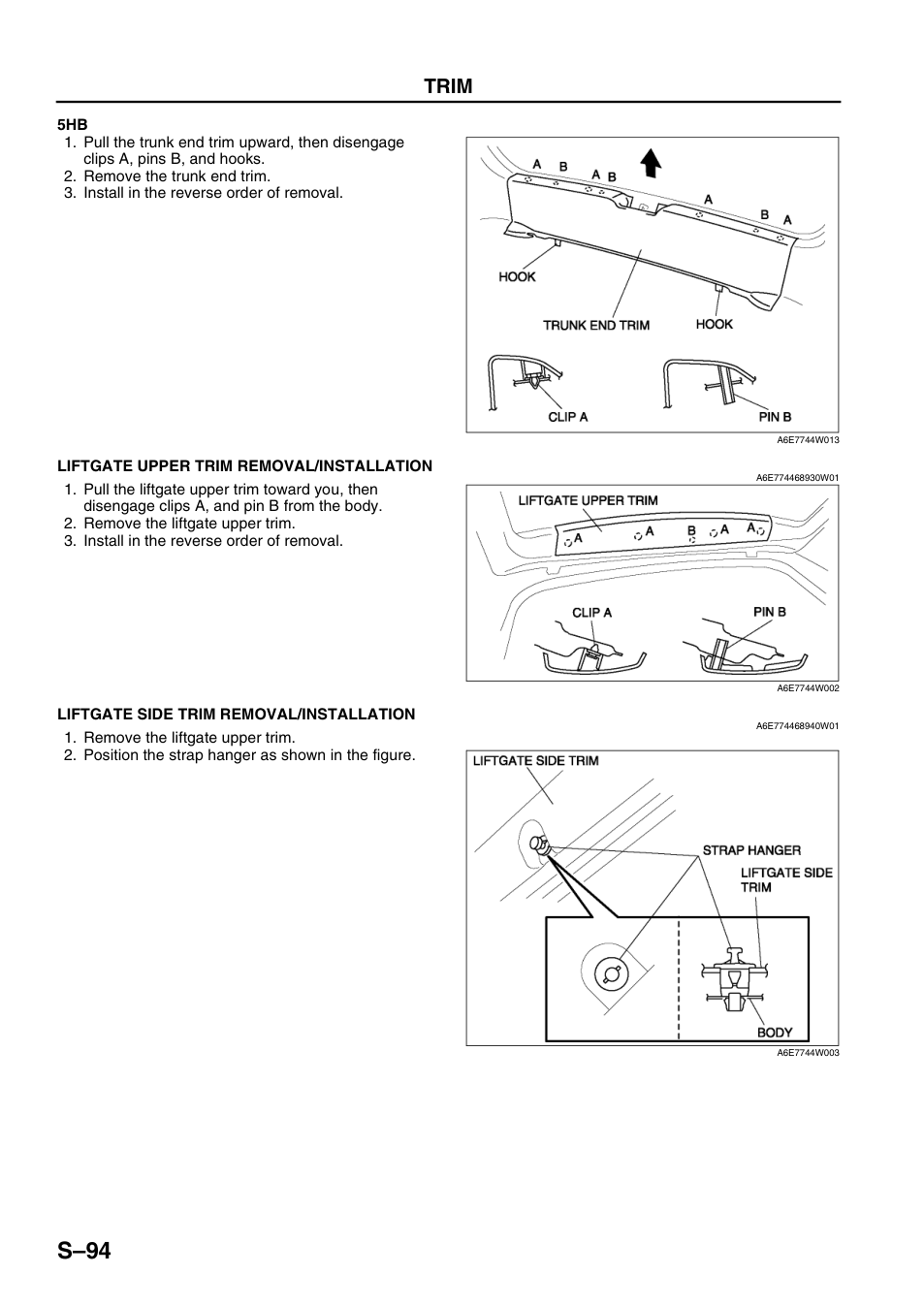

- Mazda6 Workshop Manual, PDF 854, 855 · S–94/S–95
Средний рисунок — верхняя накладка, нижний — положение держателя шнура перед снятием боковой. Порог багажника вверху к этой операции не относится
Увеличить снимок · Открыть страницу PDFОсвободите боковые накладки и нижнюю панель
- После снятия верхней накладки установите держатель шнура полки в положение по нижней схеме S–94
- Потяните боковую накладку на себя, освобождая клипсы A, штифт B и держатель от кузова. Одновременно учитывайте зацепление с нижней панелью: штифт B и крючки C/D
- Снимите боковую накладку и отделите от неё держатель шнура; выполните соответствующую операцию с другой стороны
- Потяните внутреннюю ручку нижней панели на себя и снимите её
- Поддерживая большую панель, освободите клипсы A/B и штифты C/D по схеме, затем снимите панель

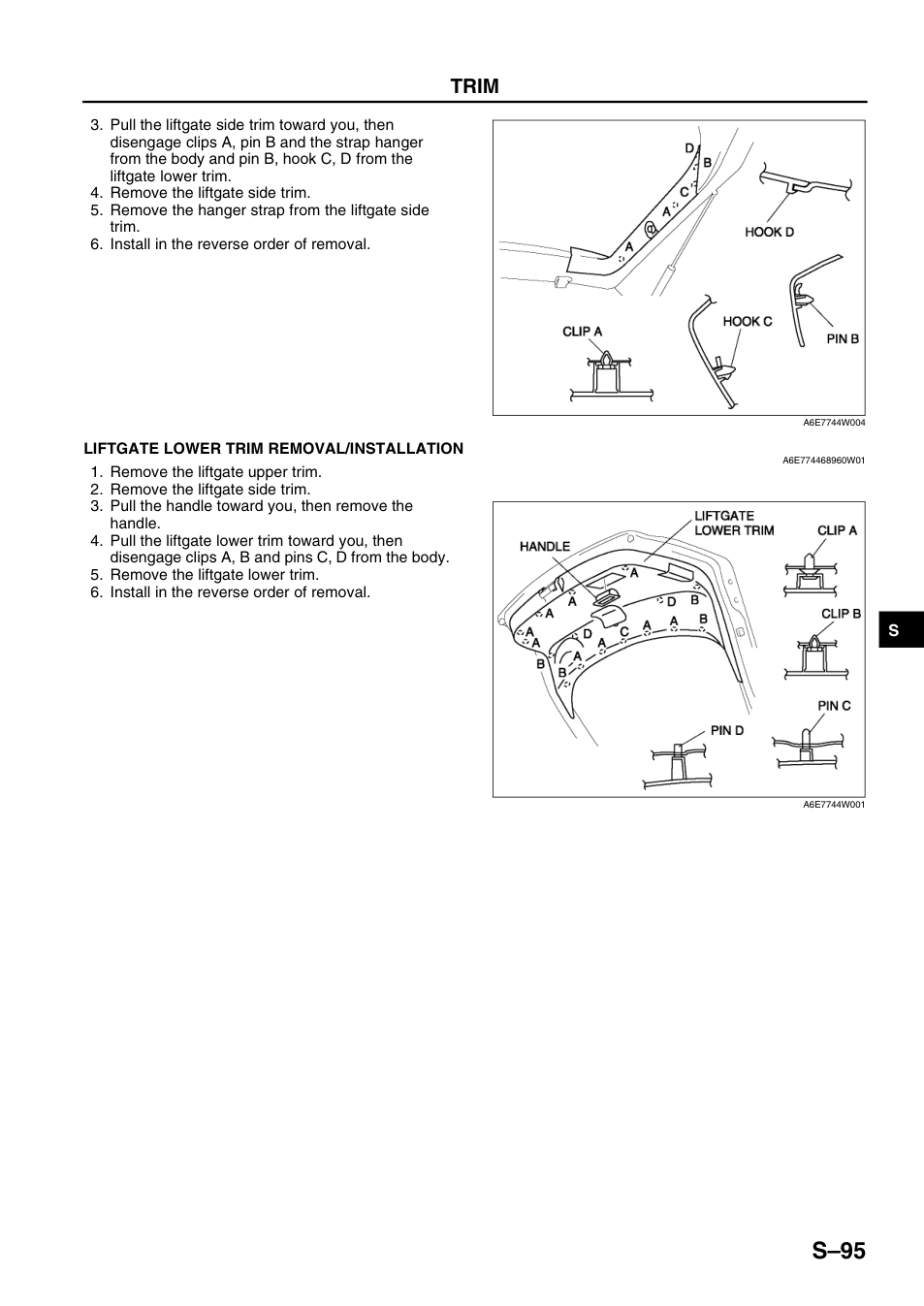

- Mazda6 Workshop Manual, PDF 854, 855 · S–94/S–95 LIFTGATE SIDE/LOWER TRIM
Вверху — зацепы боковой накладки, внизу — ручка, клипсы A/B и штифты C/D нижней панели
Увеличить снимок · Открыть страницу PDFСоберите в обратной последовательности
Перед сборкой проверьте клипсы и посадочные места, замените сломанные крепления. Уберите инструмент из полости и убедитесь, что штатные провода и шланги лежат без защемления
- Установите нижнюю панель, совместив штифты и клипсы с отверстиями, затем верните внутреннюю ручку
- Восстановите держатели шнуров и боковые накладки, учитывая их зацепление с нижней панелью
- Установите верхнюю накладку и проверьте посадку всех деталей
- Проверьте работу ручки, шнуров полки и закрывание двери без зацепления обшивки. Если отключались электрические узлы, проверьте их после восстановления питания
В дополнении для универсала WGN показаны другие боковые крепления и отдельное предупреждение для верхней накладки без спойлера. Поэтому эту инструкцию нельзя считать общей для всех пятидверных Mazda 6
- Mazda6 Workshop Manual, PDF 854, 855 · S–94/S–95 сборка
- Mazda6 Workshop Manual Supplement, PDF 804, 805 · S–23/S–24 WGN: другая обшивка
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
- M6-008 · Mazda6 Workshop Manual Supplement
2002-07 · Копия заводского документа на стороннем хостинге
Читать совместно с базой; каждая глава имеет собственную применимость
Проверка по документам: 01.10.2026
