MAZDA 6 GG · Европа
Наружная ручка передней двери Mazda 6 GG: порядок замены
В заводской последовательности наружную ручку передней двери снимают после стекла. Для исполнения с защитным кожухом замка есть дополнительные операции, поэтому сначала нужно определить конструкцию двери
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; передняя дверь без защитного кожуха protector, штатная ручка S–21; вариант с кожухом требует снятия дверного модуля и сюда не входит
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Проверьте применимость и подготовьте стекло
Если установлен protector, потребуется отдельная разборка дверного модуля по S–18/S–20. Не пытайтесь обойти кожух силой или ограничиться откручиванием наружного крепежа; приведённые ниже шаги предназначены для версии без него
- Пока электропитание подключено, подготовьте положение стекла для доступа к его крепёжным винтам. В тексте S–16 приведён ориентир 210 мм от верхнего края стекла до верхней части заднего участка поясного молдинга; расхождение с рисунком пояснено ниже
- Выключите зажигание, отключите минусовую клемму и снимите обшивку по связанной инструкции передней двери
- Снимите крышку технологического отверстия. Поддерживая стекло, выверните его крепёжные винты по верхней схеме S–17
- Через отверстие дверного модуля поддержите и поднимите стекло наружу. Уберите его на устойчивую мягкую опору
- Mazda6 Workshop Manual, PDF 773, 774, 775, 777, 850 · S–16/S–17 стекло; S–18/S–20 protector; S–90 карта

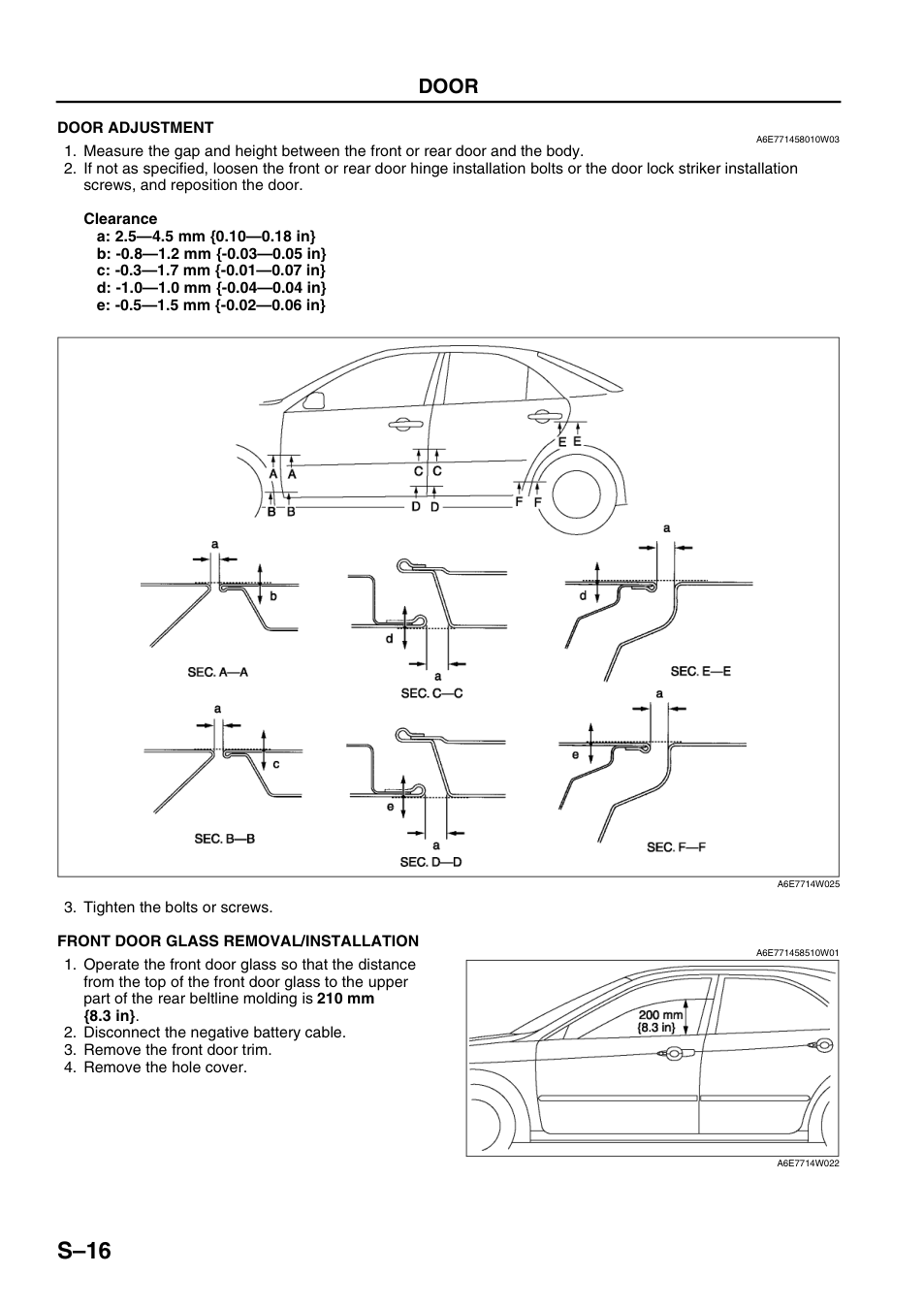

Нижний раздел о переднем стекле: в тексте 210 мм, в рисунке 200 мм. Расхождение раскрыто в пояснении; верхняя регулировка двери здесь не используется
Увеличить снимок · Открыть страницу PDF

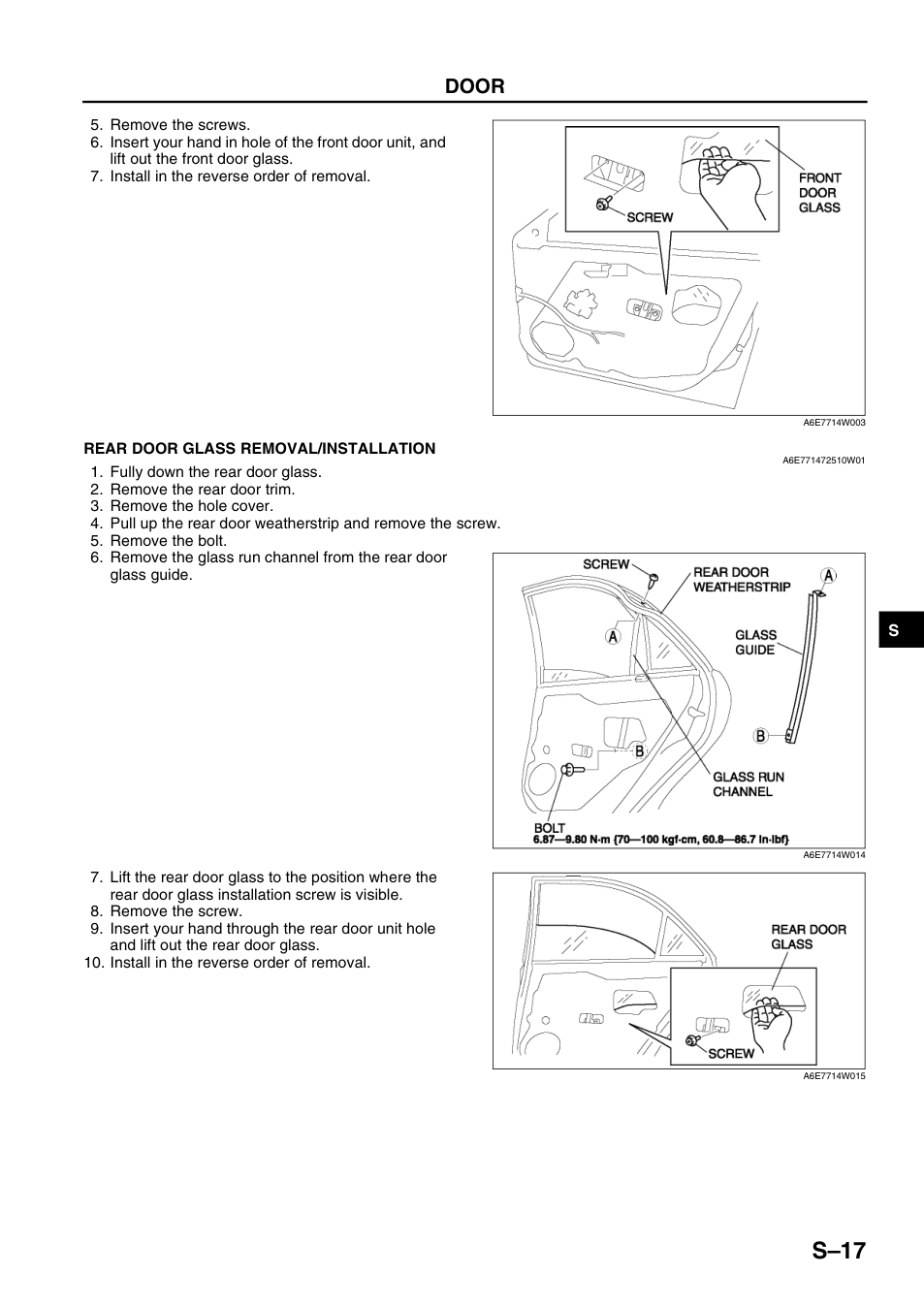

Верхняя схема: винты и извлечение переднего стекла. Остальная страница посвящена заднему стеклу
Увеличить снимок · Открыть страницу PDFСнимите ручку
- Отсоедините тягу между наружной ручкой и защёлкой передней двери, запомнив положение фиксатора
- Выверните болты крепления ручки. Поддерживайте её снаружи и защитите окрашенную поверхность
- Удерживая заднюю сторону узла и вытянув рычаг ручки в положение 1 по верхнему рисунку S–21, выведите заднюю сторону из двери
- Затем выведите переднюю сторону ручки и снимите узел
Передняя и задняя двери имеют разные последовательности. Снятие заднего замка из нижней половины S–21 к этой операции не добавляется

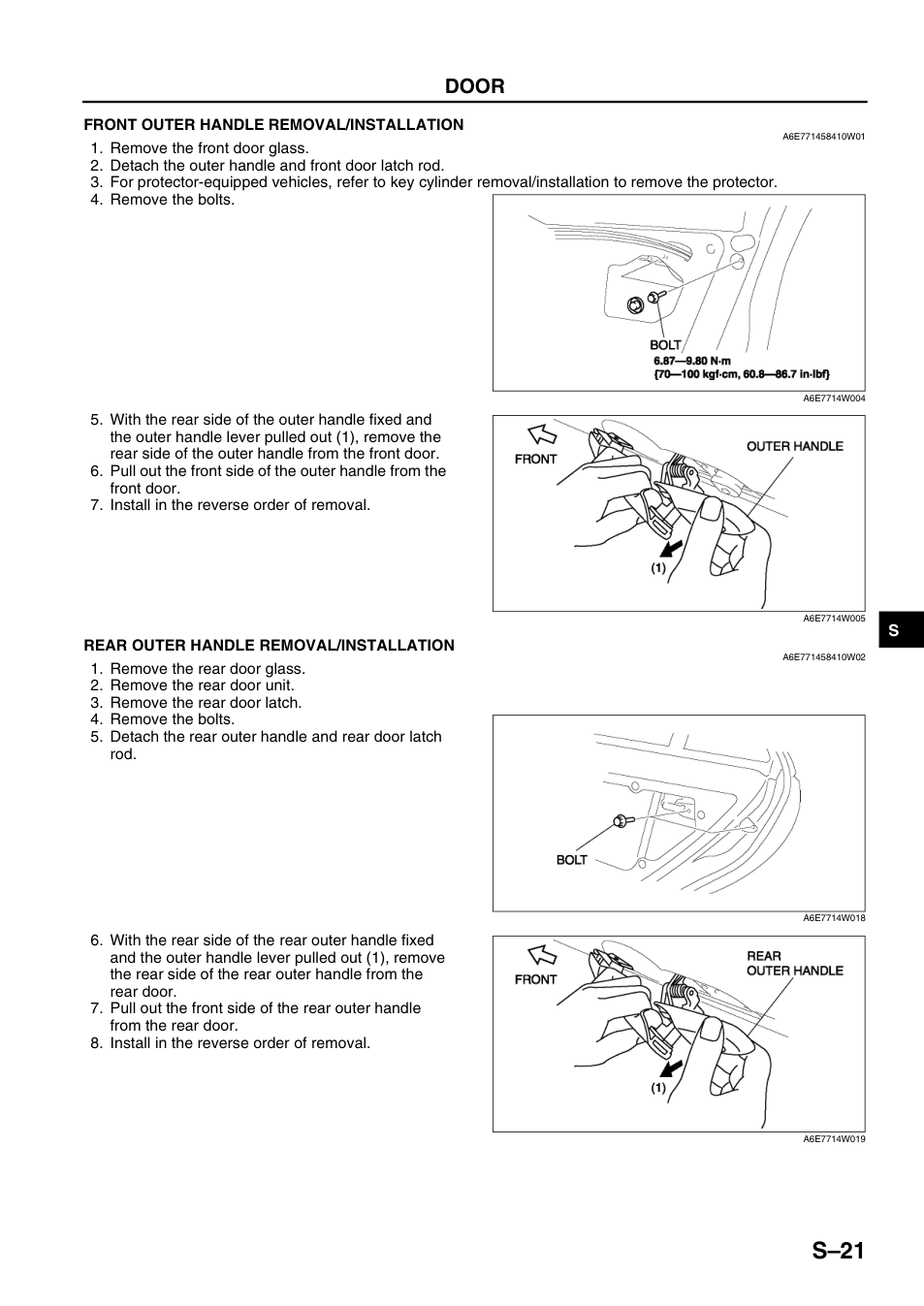

- Mazda6 Workshop Manual, PDF 778 · S–21 FRONT OUTER HANDLE
Верхние два рисунка — передняя ручка и её болты. Нижние относятся к задней двери
Увеличить снимок · Открыть страницу PDFУстановите и проверьте
- Установите совместимую ручку в обратной последовательности, восстановите соединение тяги и её фиксатор
- Затяните показанные болты ручки моментом 6,87–9,80 Н·м. Это значение не относится к крепежу стекла
- Верните стекло в направляющие и закрепите по обратной последовательности S–16/S–17, затем восстановите крышку отверстия, разъёмы и обшивку
- Подключите батарею, проверьте ход стекла и работу внутренней и наружной ручек, сохраняя доступ в салон. При необходимости восстановите AUTO
Если стекло заедает или ручка не возвращается, прекратите проверку и осмотрите посадку и тягу. Эта операция не включает замену личинки ключа или регулировку петель двери
- Mazda6 Workshop Manual, PDF 773, 774, 778, 850, 780 · S–16/S–17; S–21; S–90; S–23
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
