MAZDA 6 GG · Европа
Внутренняя ручка передней двери Mazda 6 GG: замена
Ручка удерживается осью с фиксатором и соединена с двумя тросами. По заводской схеме сначала снимают дверную карту, затем освобождают ось — выламывать корпус из посадки не нужно
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; внутренняя ручка передней двери со штатными тросами и креплением S–22
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Снимите дверную карту
- Выключите зажигание и отключите минусовую клемму аккумулятора. Подготовьте съёмник обивки и небольшую плоскую отвёртку
- Откройте колпачок у внутренней ручки, выверните винт и снимите её накладку. Снимите внутреннюю треугольную накладку у зеркала
- Снимите крышку в подлокотнике и выверните винт A. Снимите рассеиватель дверной подсветки и выверните винт B
- Съёмником освободите клипсы A по краям карты, затем поднимите карту вверх, выводя верхние крючки B
- Поддерживая карту, отсоедините разъёмы кнопок и разъём зеркала, если он предусмотрен, снимите дверную лампу и уберите карту
Не тяните карту на проводах. Схема S–90 и отдельная статья об обшивке помогут сверить скрытые крепления
- Mazda6 Workshop Manual, PDF 850 · S–90 FRONT DOOR TRIM
Верхняя процедура относится к передней двери: скрытые винты, клипсы и верхние крючки
Увеличить снимок · Открыть страницу PDFОсвободите ось и тросы
- Плоской отвёрткой нажмите и удерживайте крючок фиксатора в направлении стрелки 1 на S–22
- Одновременно вытяните ось в направлении стрелки 2 и снимите её
- Отведите корпус ручки и отсоедините трос блокировки замка и трос открывания, сохранив их расположение
- Подсоедините тросы к подходящей новой ручке, посадите их оболочки в штатные упоры и установите корпус с осью в обратном порядке
Нижняя часть страницы S–22 посвящена ручке механического стеклоподъёмника. Её проволочный фиксатор и угол установки к внутренней ручке открывания двери не относятся

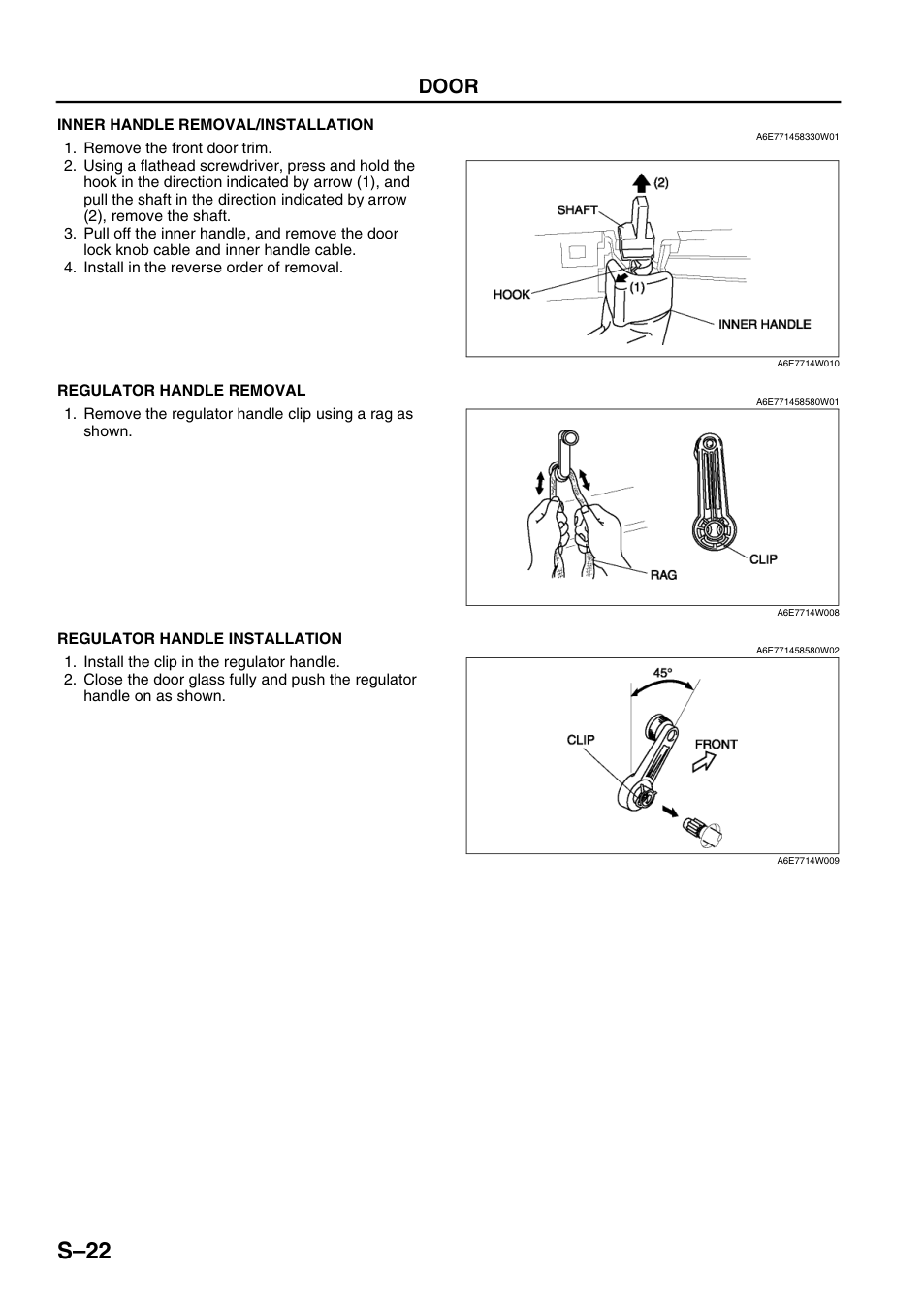

- Mazda6 Workshop Manual, PDF 779 · S–22 INNER HANDLE REMOVAL/INSTALLATION
Верхний рисунок: стрелка 1 освобождает крючок, стрелка 2 показывает извлечение оси
Увеличить снимок · Открыть страницу PDFПроверьте перед окончательной сборкой
Убедитесь, что ось зафиксирована, тросы не перепутаны и не зажаты. Проверьте возврат ручки и перемещение механизма при открытой двери, сохраняя доступ снаружи
Установите дверную карту в обратном порядке: сначала разъёмы и верхние крючки, затем клипсы и винты. После подключения батареи проверьте открывание, запирание, подсветку и стеклоподъёмник
- Mazda6 Workshop Manual, PDF 779, 850, 780 · S–22/S–90 сборка; S–23 AUTO
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
