MAZDA 6 GG · Европа
Звуковой сигнал Mazda 6 GG: доступ и замена
Заводская процедура показывает доступ к сигналу после отведения подкрылка. Она описывает замену самого узла и не требует разборки рулевого колеса
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; штатный сигнал в передней колёсной нише по схеме T–84
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Убедитесь, что нужен именно новый сигнал
Если звука нет, до покупки проверяют питание и управление: отказ кнопки, соединений и самого сигнала может выглядеть одинаково. Схема снятия T–84 не является полной диагностикой этих цепей
Сверьте разъём, кронштейн, расположение и номер детали. Для установки нештатного комплекта с иным током нужна отдельная проверка проводки и защиты
- Mazda6 Workshop Manual, PDF 979 · T–84 HORN REMOVAL/INSTALLATION
Снятие и установка
- Выключите зажигание и отключите минусовую клемму аккумулятора
- Обеспечьте доступ к указанному на рисунке участку подкрылка, освободите мешающие крепления и аккуратно отведите его. Не заламывайте старый пластик
- Поддерживая сигнал, выверните болт 1, отсоедините разъём 2 и снимите узел 3
- Установите совместимый сигнал в обратном порядке, сохранив положение кронштейна и проводки. Верните подкрылок и все освобождённые крепления
Если для доступа требуется подъём автомобиля, используйте предусмотренные опоры; домкрат сам по себе не служит опорой для работы под машиной. На схеме T–84 момент болта не указан — заимствовать его у другого узла нельзя

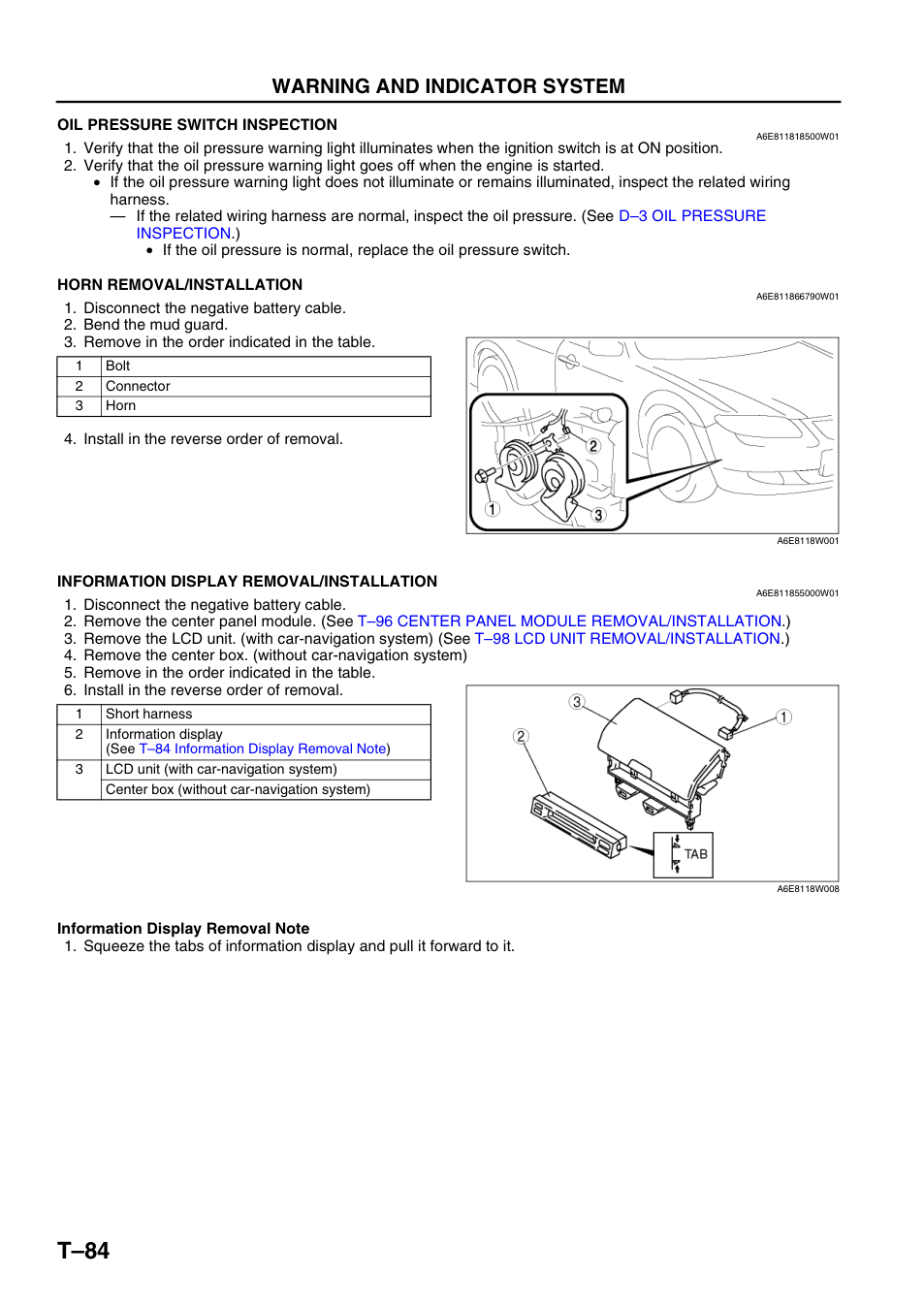

- Mazda6 Workshop Manual, PDF 979 · T–84 средняя процедура
Используйте только среднюю схему HORN: болт 1, разъём 2, сигнал 3. Соседние разделы относятся к другим системам
Увеличить снимок · Открыть страницу PDFПроверка результата
Подключите батарею и кратко проверьте сигнал в безопасном месте. Убедитесь, что провод не касается колеса и подкрылок закреплён
Если новый узел не заработал, вернитесь к проверке цепи. Перемычка вместо защиты и силовая подача питания через штатную кнопку не являются ремонтом
При необходимости восстановите AUTO водительского стеклоподъёмника после отключения аккумулятора
- Mazda6 Workshop Manual, PDF 979, 780 · T–84 сборка; S–23 AUTO
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
