MAZDA 6 GG · Европа
Зеркальный элемент Mazda 6 GG: крепления Type A и Type B
У Type A элемент освобождают через выемку в основании. У Type B сначала размыкают клипсу A, затем клипсы B и снимают стекло вместе с держателем
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; заводские зеркала Type A/Type B со схем S–58…S–60, работа со снятым зеркалом
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Подготовьте зеркало и определите крепление
Подберите элемент по VIN, форме держателя и наличию обогрева. Обозначения Type A и Type B описывают конструкцию крепления, а не правую и левую сторону автомобиля
Здесь разбирается снятый корпус: отключите минусовую клемму, снимите внутреннюю накладку и обшивку передней двери, разъедините разъём зеркала, освободите винты и удерживающие клипсы. Подробные схемы дверной карты и снятия корпуса есть в связанных материалах
- Mazda6 Workshop Manual, PDF 815, 850 · S–58 снятие зеркала; S–90 обшивка
Type A: выемка и установочный штифт
- Нажмите на область A стекла на нижней схеме S–58, чтобы область B приблизилась к вам
- Вставьте отвёртку именно в показанную выемку и освободите стекло от основания. Не используйте тонкий край стекла как точку опоры
- Если есть обогрев, отсоедините его контакт, придерживая клемму. Сохраните расположение проводов
- Подключите подогрев нового элемента и установите зеркало в основание, следя, чтобы установочный штифт не вышел из своего места
Для замены только стекла разбирать наружную крышку по соседней процедуре не требуется
- Mazda6 Workshop Manual, PDF 815, 816 · S–58/S–59 Type A

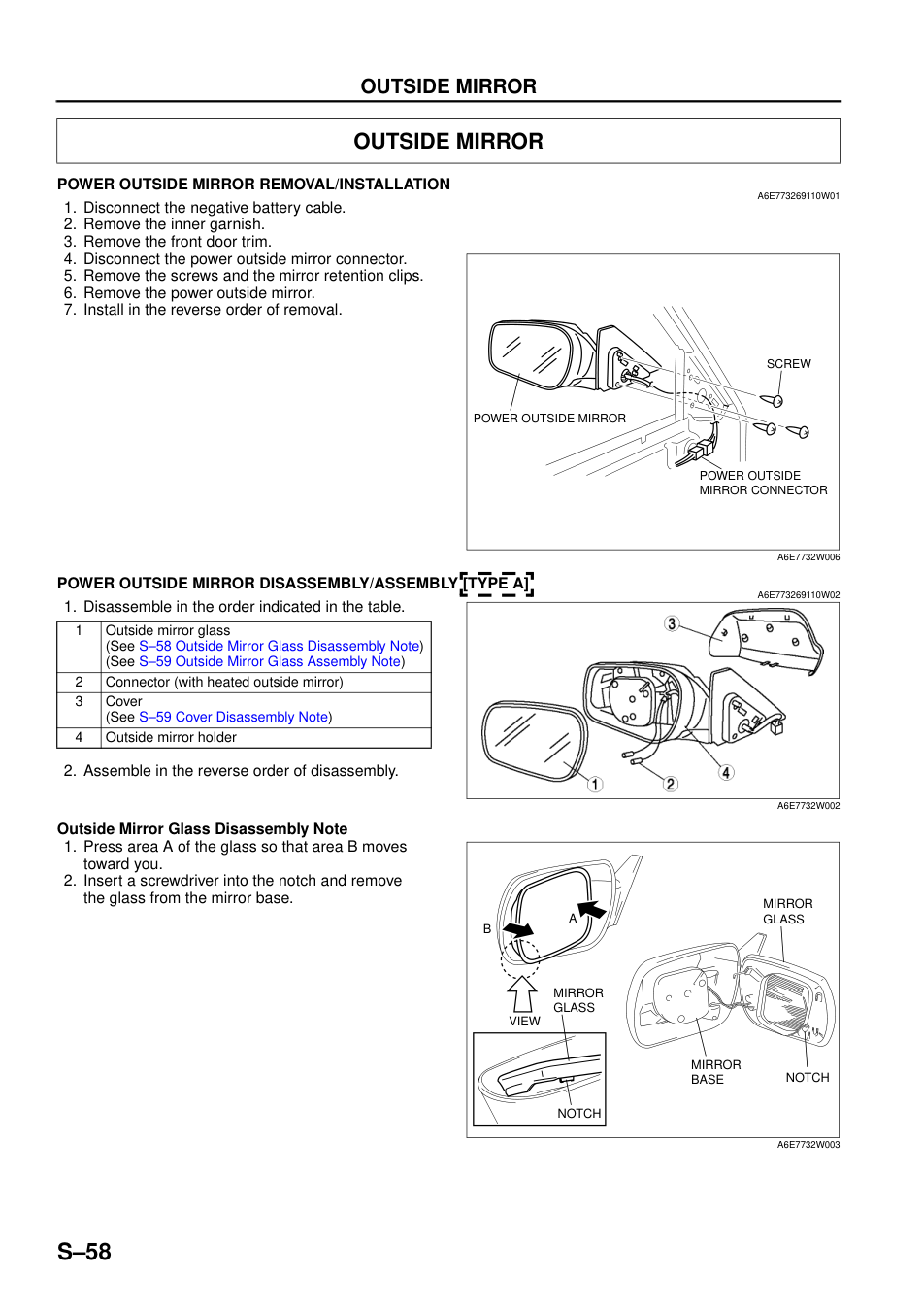

Нижний рисунок: области A/B и выемка Type A. Верхний рисунок — снятие корпуса с двери
Увеличить снимок · Открыть страницу PDFType B: держатель снимается вместе со стеклом
- Нажмите область A по схеме Type B, чтобы область B вышла наружу
- Приподнимите внутреннюю часть держателя и освободите клипсу A. Затем вытяните держатель наружу и освободите клипсы B
- Снимите держатель и стекло единым узлом. Если есть подключённые провода, не натягивайте их и сначала разъедините контакты
- При сборке сначала прижмите элемент в месте клипсы A к рамке, затем защёлкните клипсы B
Верните корпус на дверь, подключите разъём и установите обшивку. Проверьте удержание элемента, регулировку во всех направлениях и работу подогрева, если он предусмотрен
- Mazda6 Workshop Manual, PDF 815, 816, 817 · S–59/S–60 Type B; S–58 обратная сборка

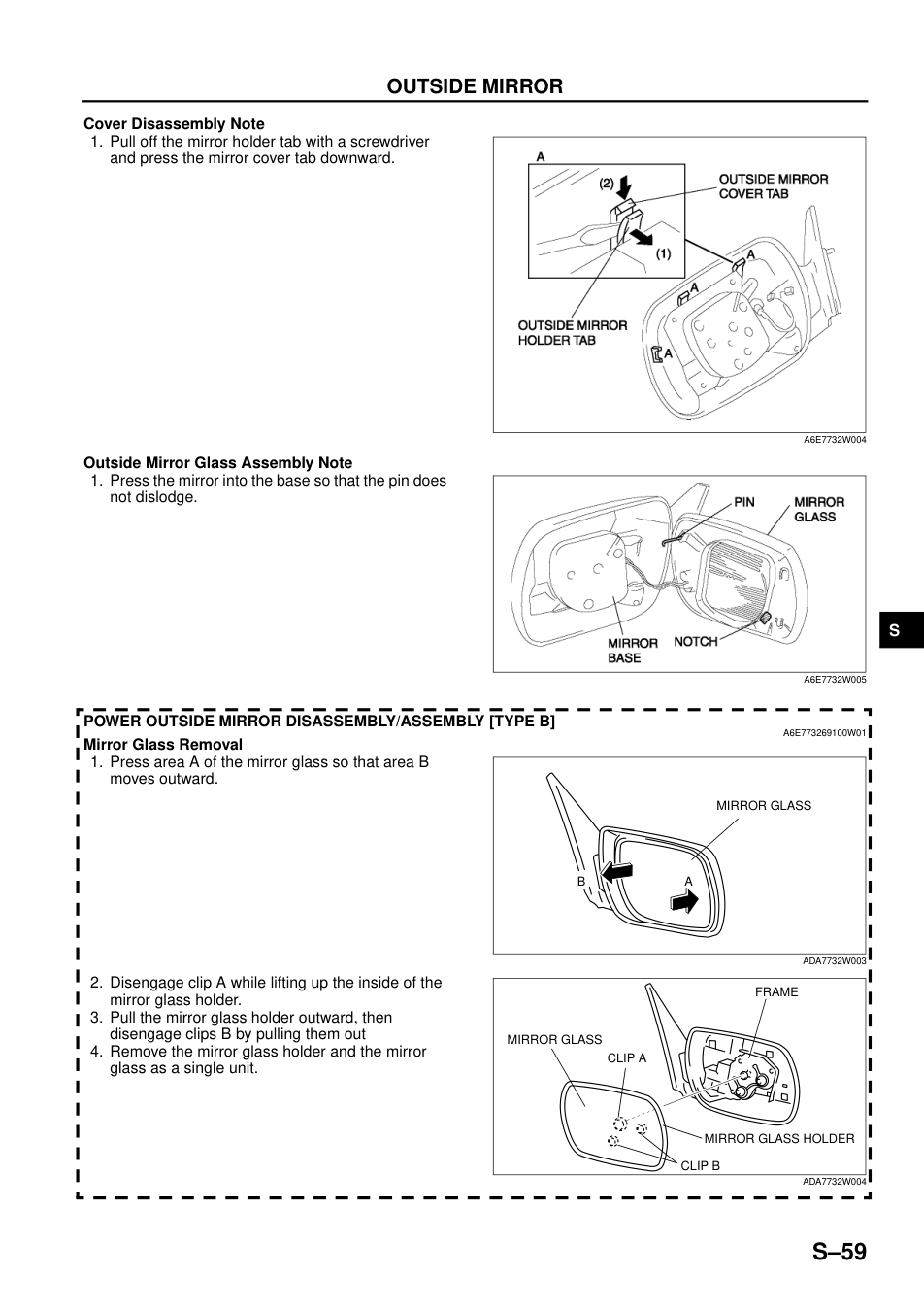

Нижняя часть — Type B: стекло с держателем и клипсы A/B. Верхняя часть продолжает Type A
Увеличить снимок · Открыть страницу PDF
Нижний рисунок показывает установку Type B. Процедуры наружной крышки выше для замены элемента не нужны
Увеличить снимок · Открыть страницу PDFДокументы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
