MAZDA 6 GG · Европа
Замена моторчика печки Mazda 6 GG по заводской схеме
Моторчик снимается с крыльчаткой после отключения разъёма и освобождения креплений. Соседняя процедура снятия резистора на той же странице относится к другому узлу
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; мотор с крыльчаткой и нижним креплением, совпадающим с рисунком U–35; перенос расположения на правый руль не подтверждён
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Перед покупкой и разборкой
Сначала подтвердите неисправность мотора: отсутствие обдува бывает связано с реле, проводкой и регулятором скорости. Подберите деталь по VIN, номеру узла, разъёму и геометрии крыльчатки
Нужны подходящий инструмент для креплений и свободный доступ к нижней части корпуса вентилятора. Сверьте расположение фланца и разъёма с рисунком; если они отличаются, остановитесь и уточните исполнение
- Mazda6 Workshop Manual, PDF 1186, 1216, 1218 · U–35; U–65/U–67 диагностика до замены
Снимите и установите узел
- Выключите зажигание и отключите минусовую клемму аккумулятора
- Освободите защёлку разъёма 1 и отсоедините его, удерживая корпус разъёма, а не провода
- Поддерживая мотор снизу, выверните крепления его фланца, показанные на верхнем рисунке U–35. Опустите мотор 2 с крыльчаткой из корпуса
- Осмотрите посадочное место и убедитесь, что в корпусе нет посторонних предметов. Установите подходящий узел без перекоса, закрепите фланец и подключите разъём
Руководство не задаёт на этой схеме отдельного момента затяжки креплений моторчика. Не подставляйте сюда момент от резистора или другого электромотора и не перетягивайте крепёж пластикового корпуса
- Mazda6 Workshop Manual, PDF 1186 · U–35 BLOWER MOTOR REMOVAL/INSTALLATION

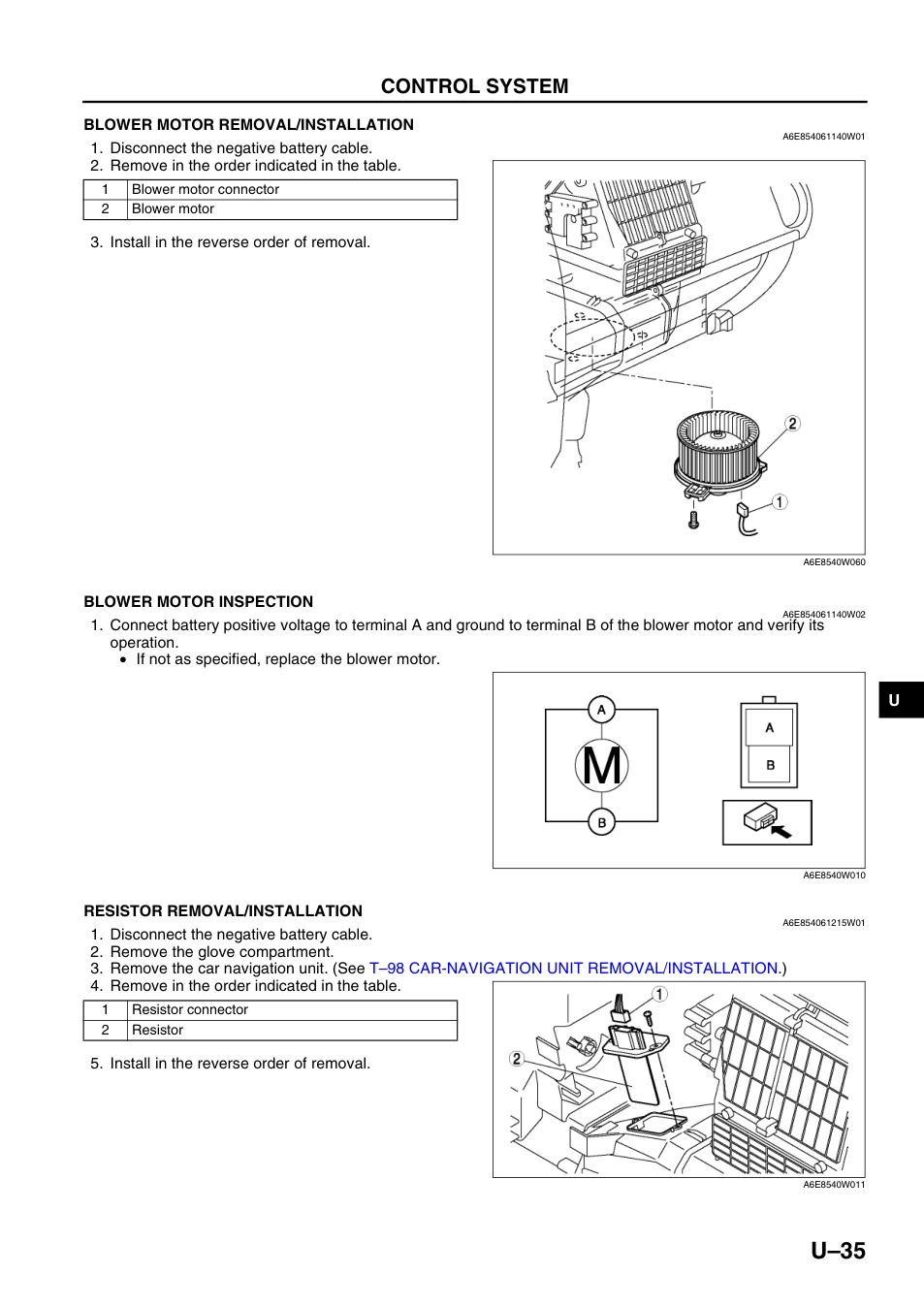

Используйте верхнюю схему: разъём 1 и мотор 2. Нижняя схема предназначена для резистора
Увеличить снимок · Открыть страницу PDFПроверьте работу в собранном состоянии
- Уберите инструмент, подключите аккумулятор и включите вентиляцию
- Проверьте все доступные скорости, отсутствие задевания крыльчатки и вибрации
- Если скорость по-прежнему не регулируется, продолжите диагностику регулятора и цепи управления; повторная замена мотора без проверки не обоснована
При необходимости восстановите автоматический режим водительского стеклоподъёмника после отключения батареи по отдельной инструкции
- Mazda6 Workshop Manual, PDF 1186, 1216, 1218, 780 · U–35; U–65/U–67; S–23 инициализация
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
