Ошибки P0117 и P0118 на Mazda 6 GG: цепь датчика температуры
P0117 и P0118 описывают электрический сигнал датчика охлаждающей жидкости. Слова «низкий» и «высокий» относятся к напряжению, а не напрямую к температуре двигателя
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; бензиновые L8 1,8, LF 2,0 и атмосферный L3 2,3, штатная ранняя система управления; двухконтактный ECT по F–53 и диагностике F–94…F–97
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6; дизель RF, V6, турбо L3 MPS, 4WD и поздние системы управления без отдельной сверки
Что именно обнаруживает блок управления
Прокрутите таблицу вправо →
| Код | Условие раннего руководства | Основные направления |
|---|---|---|
| P0117 | Напряжение сигнала ECT ниже 0,2 В | Датчик, замыкание сигнала на массу или между цепями |
| P0118 | Напряжение сигнала ECT выше 4,6 В | Обрыв сигнала или массы, замыкание на питание, разъём или датчик |
Это пороги регистрации кодов конкретной системы. Они не задают допустимую температуру антифриза. PCM также включён в список возможных причин, но проверяется после датчика, соединений и жгута
До стирания сохраните все коды и стоп-кадр — параметры в момент регистрации неисправности. Отметьте, появился ли код после разборки, замены жидкости или ремонта проводки
- Mazda6 Workshop Manual, PDF 195, 223, 225 · F–66; F–94/F–96
Как разделяют неисправность датчика и проводки
Сначала проверяют посадку, коррозию и повреждение контактов ECT. Затем диагност сопоставляет показание температуры сканера с фактическим состоянием двигателя и проверяет реакцию цепи по заводской карте
В F–53 и схемах F–95/F–96 сигнал датчика A связан с PCM 1M, а цепь B — с массой датчиков PCM 2H. Это обозначения конкретных разъёмов с указанным направлением взгляда, а не универсальная распиновка Mazda 6
Измерения напряжения и проверка целостности выполняются в разных состояниях цепи. Сопротивление не измеряют под напряжением; разъём PCM отключают по предусмотренной процедуре. Не подавайте 12 В на контакты ECT и не повторяйте перемычки из схемы без идентификации цепей
- Mazda6 Workshop Manual, PDF 158, 182, 224, 225, 226 · F–43/F–53; F–95…F–97

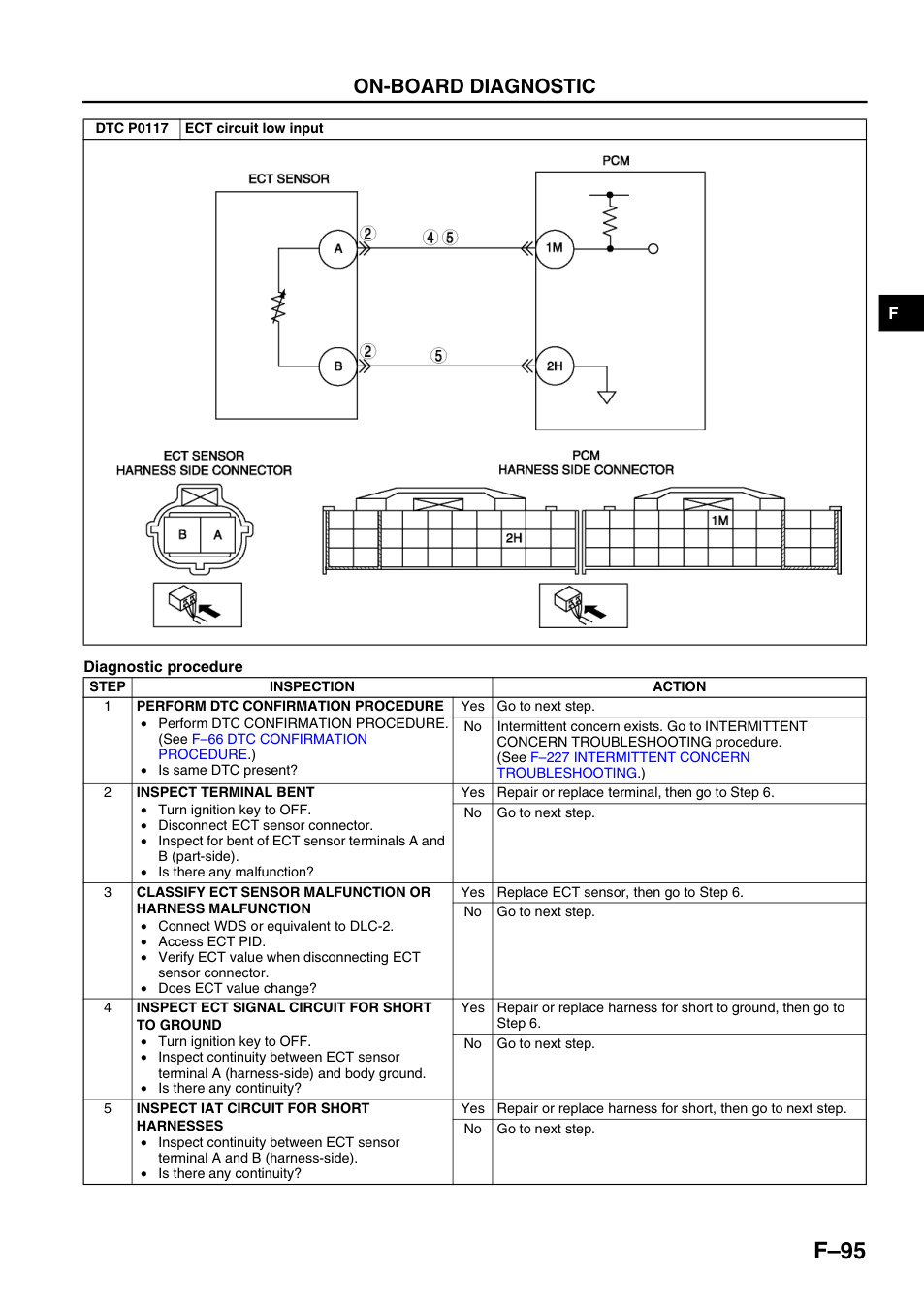

Цепь ECT и проверки P0117. Заголовок IAT в шаге 5 расходится с описанием контактов ECT — это отмечено в тексте
Увеличить снимок · Открыть страницу PDFКогда переходят к снятию и как проверяют результат
Датчик снимают только при подтверждённой необходимости, на остывшем двигателе и после предусмотренного слива жидкости. Стендовая проверка по F–53 требует контролируемой температуры воды и измерения сопротивления; произвольный замер на горячем моторе с таблицей не сравнивают
После ремонта восстанавливают все разъёмы, а при снятии датчика — систему охлаждения. Повторно проверяют правдоподобность ECT и возврат исходных кодов по процедуре подтверждения
Погасшая после удаления ошибок лампа не доказывает устранение причины. При скачках показаний ищут перемежающийся контакт; при реальном перегреве прекращают эксплуатацию независимо от того, сохранён ли код
- Mazda6 Workshop Manual, PDF 182, 195, 225, 226 · F–53; F–66/F–96/F–97
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
