MAZDA 6 GG · Европа
Лампы салона и багажника Mazda 6 GG седан: замена
У потолочных плафонов руководство предусматривает снятие корпуса, а у лампы багажника — рассеивателя. Поддевать все плафоны одинаково нельзя
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; седан 4SD, штатные передний и задний плафоны чтения, дверная подсветка и лампа багажника
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Лампы и инструмент
Прокрутите таблицу вправо →
| Место | Мощность одной лампы, ранняя европейская версия |
|---|---|
| Передний и задний плафоны чтения | 5 Вт |
| Багажник седана | 5 Вт |
| Подсветка двери | 5 Вт |
Форма и размер лампы проверяются по снятой детали и каталогу. Не переносите сюда мощность лампы багажника из руководства США 2008: это другой документ и другая спецификация
Для освобождения защёлок потолочного плафона завод указывает плоскую отвёртку с обмотанным защитной лентой жалом. Отключите минусовую клемму, дайте лампам остыть
- Mazda6 Workshop Manual, PDF 942, 943, 946, 1239 · T–48/T–49/T–51; TD–10
Передний и задний потолочные плафоны
- Найдите щель между корпусом плафона и обивкой потолка, показанную на схеме
- Защищённым жалом нажмите на крючки фиксаторов и выньте корпус, придерживая его
- Отсоедините разъём, снимите патрон и лампу в порядке 1–4 на рисунке. Не вырывайте корпус на проводах
- Поставьте подходящую лампу и соберите узел в обратном порядке. Убедитесь, что защёлки удерживают корпус, а обивка не зажата
- Mazda6 Workshop Manual, PDF 942, 943 · T–48 передний; T–49 задний плафон

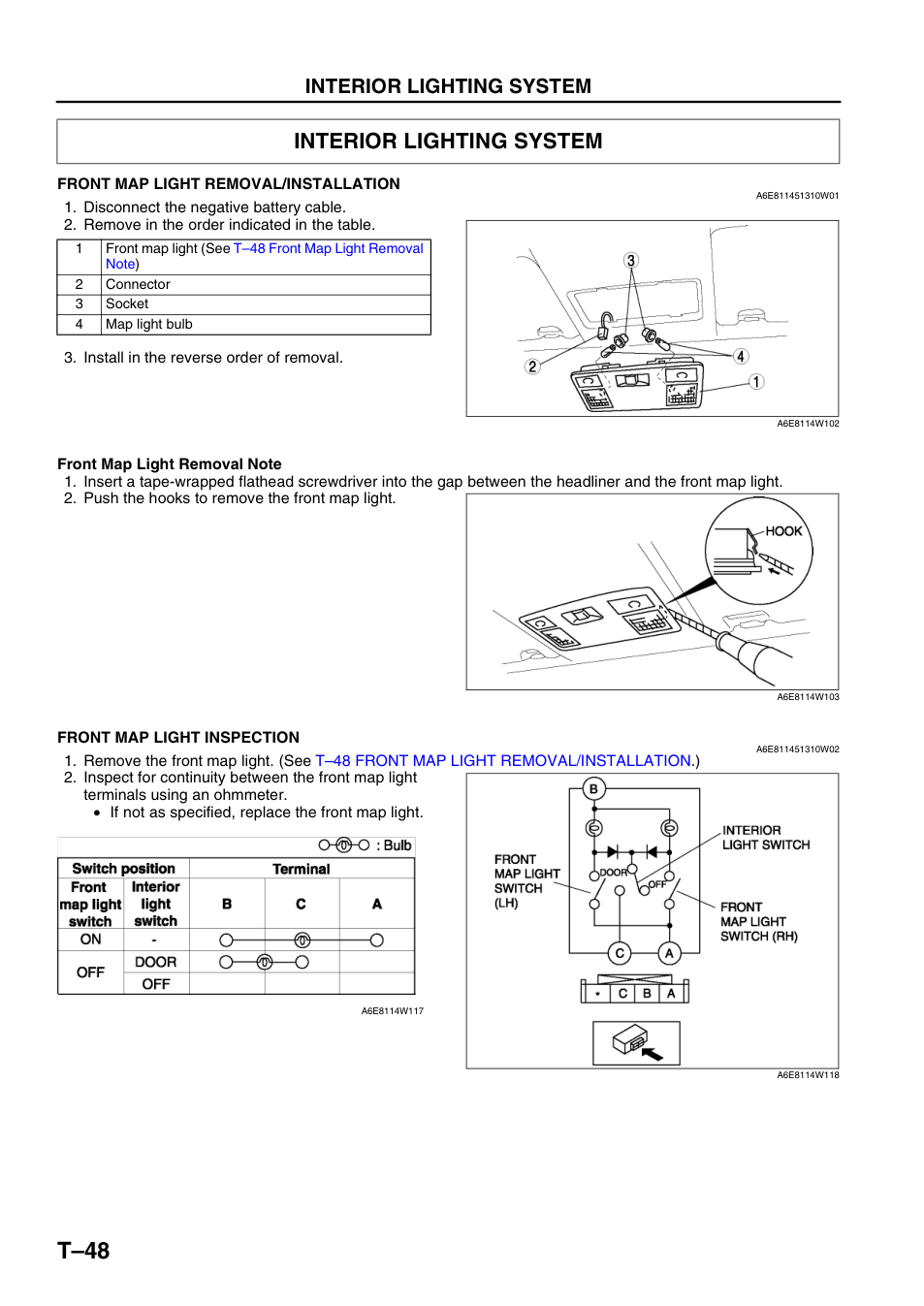

Передний плафон: направление освобождения крючков и порядок корпус → разъём → патрон → лампа
Увеличить снимок · Открыть страницу PDFБагажник и подсветка двери
- На обесточенной машине снимите рассеиватель 1 в месте, показанном на нужной схеме T–51
- Извлеките лампу 2, установите подходящую замену и верните рассеиватель
- Подключите батарею. Проверьте свет при открывании и закрывании двери или крышки багажника, а также положения выключателя потолочного плафона
Если лампа исправна, но не включается, отдельно проверяют питание и управление. Разборка замка багажника для проверки выключателя — другая работа; для обычной замены лампы она не нужна
Плафон грузового отсека хетчбэка и подсветка зеркальца козырька здесь не описаны: у них отдельные схемы и ограничения применимости
- Mazda6 Workshop Manual, PDF 946 · T–51 верхняя и нижняя схемы

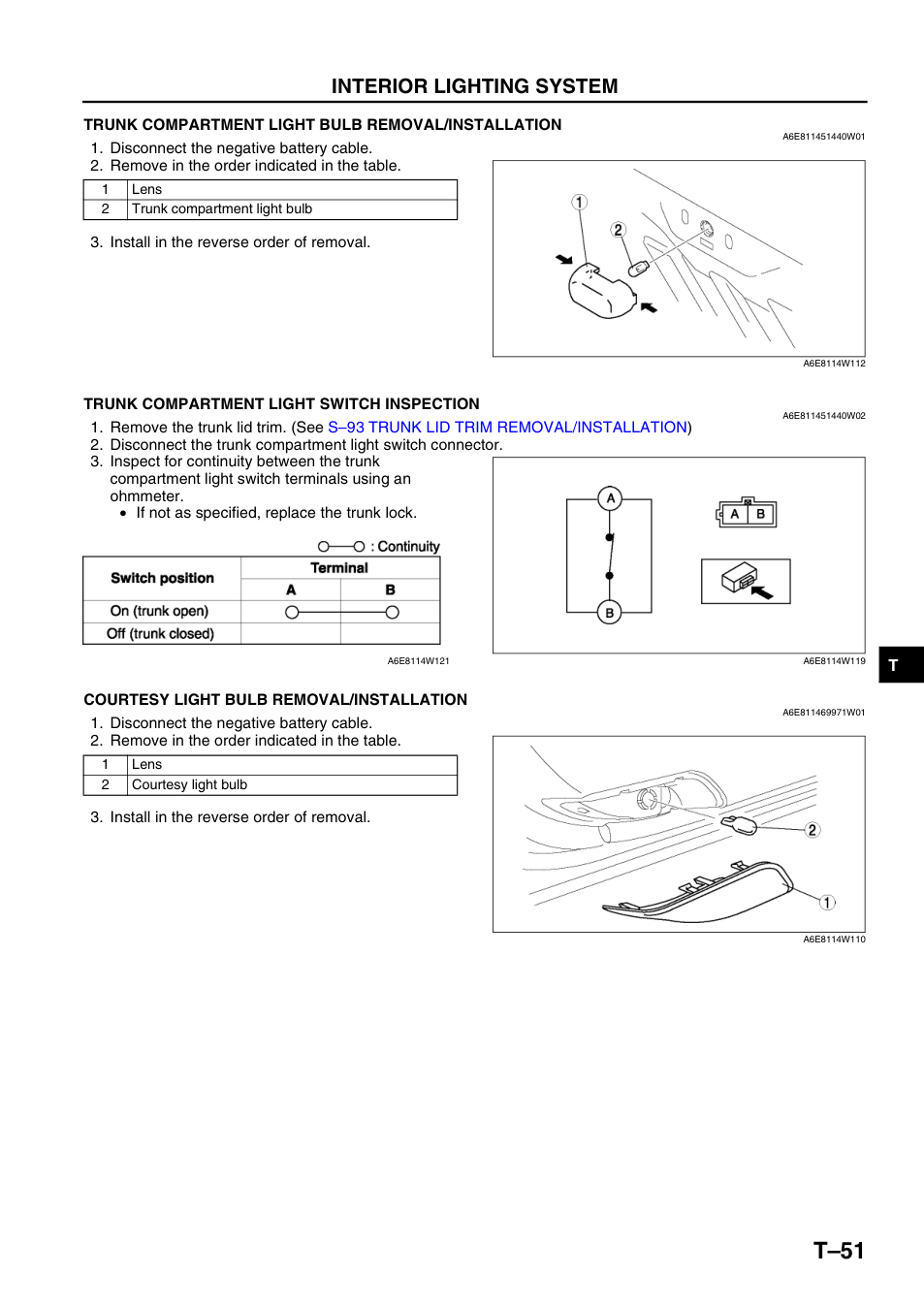

Сверху — лампа багажника; снизу — дверная подсветка. Средняя процедура проверки замка к замене ламп не относится
Увеличить снимок · Открыть страницу PDFДокументы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
