MAZDA 6 GG · Европа
Коды климат-контроля Mazda 6 GG: значение и условия проверки
В этой версии код читают по миганию индикатора обогрева заднего стекла после входа в сервисный режим. Нажатие комбинации кнопок без подготовки разъёма не заменяет заводскую процедуру
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; только штатный Full-auto из U–53…U–56, не ручная панель и не климат следующих поколений
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Условия, без которых код легко истолковать неверно
На U–53 вход начинается со снятия бардачка и соединения специального A/C check connector с массой. Это работа с определённым разъёмом по схеме; замыкать похожие контакты наугад нельзя
Для датчика солнца руководство требует лампу накаливания 60 Вт примерно в 100 мм от датчика. Без требуемого освещения система может выдать 02 при исправном датчике. Произвольная светодиодная лампа не подтверждена как эквивалент этого теста
Сначала отображаются текущие неисправности. Кнопка A/C переключает показ на сохранённые и обратно; эти два режима нужно записывать отдельно
- Mazda6 Workshop Manual, PDF 1204 · U–53 условия диагностики
Таблица кодов Full-auto
Прокрутите таблицу вправо →
| Код сейчас / в памяти | Проверяемая цепь |
|---|---|
| 02 / — | Датчик солнечного излучения |
| 06 / 07 | Датчик температуры салона |
| 10 / 11 | Датчик температуры испарителя |
| 12 / 13 | Датчик наружной температуры |
| 14 / 15 | Датчик температуры охлаждающей жидкости в системе управления климатом |
| 18 / 19 | Обратная связь привода смешивания воздуха |
| 21 / 22 | Обратная связь привода распределения воздуха |
| — / 58 | Блокировка мотора привода смешивания воздуха |
| — / 59 | Блокировка мотора привода распределения воздуха |
«В памяти» означает ранее обнаруженный сбой, а не доказательство неисправности прямо сейчас. Код цепи датчика требует проверки самого датчика, соединений и проводки; он не равен заказу детали
- Mazda6 Workshop Manual, PDF 1205, 1207 · U–54 DTC Table; U–56 пример DTC 02

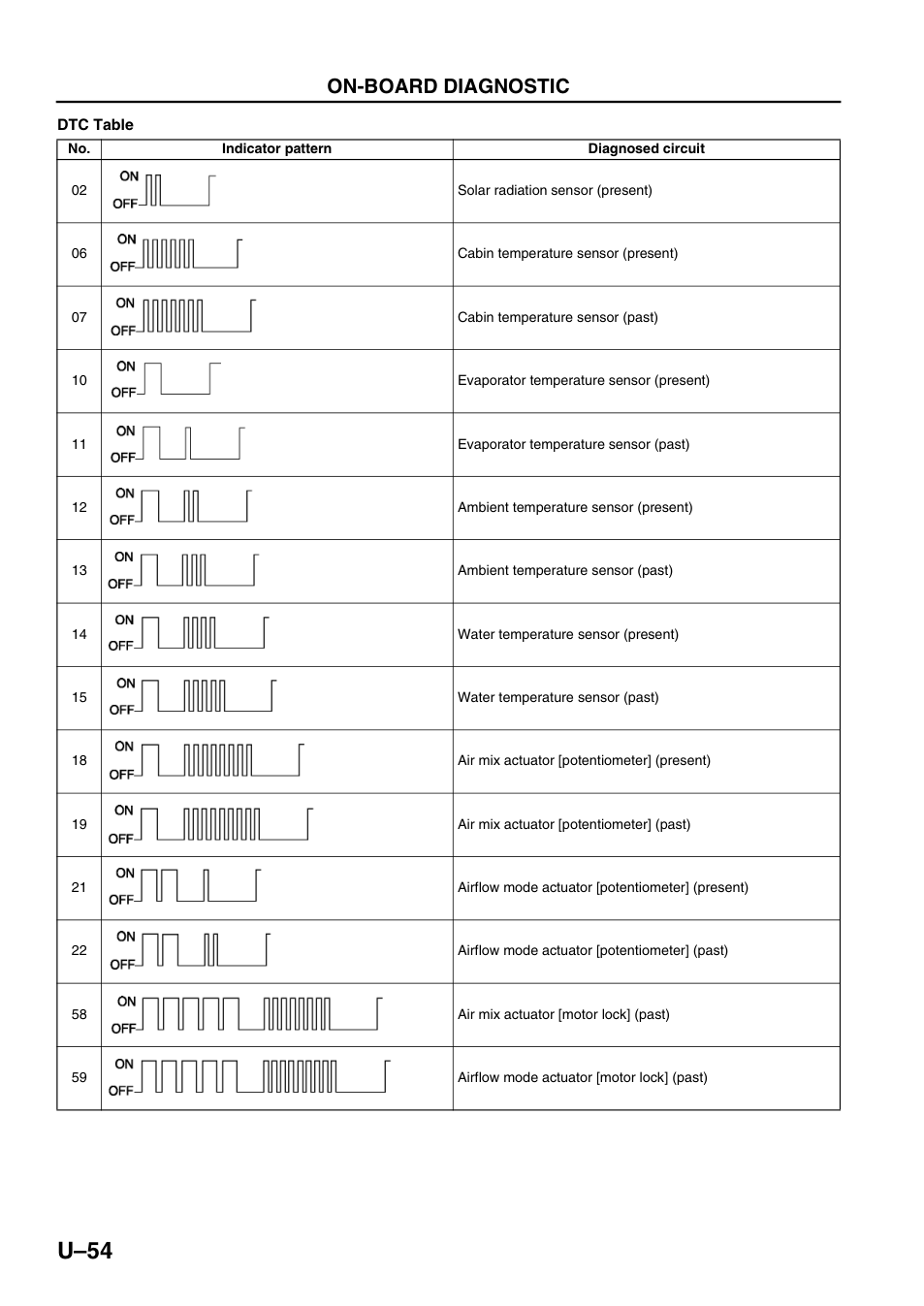

Заводская таблица с рисунками мигания. Для расшифровки сначала определяют режим: present или past
Увеличить снимок · Открыть страницу PDFЧто проверяют и как завершают диагностику
Отдельный режим проверки исполнительных устройств последовательно управляет вентилятором, температурной заслонкой, распределением воздуха, рециркуляцией и компрессором. Его таблицы занимают две страницы U–55/U–56; показания этого теста нельзя читать как коды неисправности
До очистки памяти сохраните коды и режим их появления. После ремонта завод предусматривает очистку сохранённых ошибок в режиме past, подтверждаемую одним миганием индикатора, затем повторную проверку и удаление сервисной перемычки
- Mazda6 Workshop Manual, PDF 1204, 1206, 1207 · U–53 очистка; U–55/U–56 выходные устройства
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
