MAZDA 6 GG · Европа
Боковой повторитель Mazda 6 GG: снятие и установка
В руководстве боковой повторитель снимается как узел с разъёмом. Соседняя инструкция по патрону переднего поворотника относится к блок-фаре и не описывает разборку этого корпуса
Ранняя европейская Mazda 6 GG по руководству 1730-1E-02C; перед работой сверить VIN и исполнение установленного узла; штатный боковой повторитель на крыле, соответствующий нижнему рисунку T–33
Границы применимости
GY, рестайлинг, MPS, GH/GJ, нештатные узлы и другие рынки без отдельного подтверждения; статья не является общей инструкцией для всех Mazda 6
Перед снятием
Сравните новый узел со старым: форма, разъём, крепления и уплотнение должны соответствовать. Для нештатного светодиодного повторителя заводская схема не подтверждает способ разборки
Если повторитель не работает, сначала проверьте работу остальных указателей и состояние доступных контактов. Неисправность разъёма не устраняется заменой исправного корпуса
- Mazda6 Workshop Manual, PDF 927 · T–33 FRONT SIDE TURN LIGHT REMOVAL/INSTALLATION
Порядок работы
- Выключите зажигание и указатели поворота, отключите минусовую клемму
- Защитите окрашенную поверхность вокруг повторителя и найдите пружинный фиксатор по нижней схеме
- Освободите корпус в направлении, показанном на вставке рисунка; не отгибайте крыло и не используйте край краски как опору для металлического рычага
- Поддержите вынутый корпус, освободите защёлку разъёма и отсоедините его, не вытягивая провод из крыла
- Подключите подходящий узел и установите его в обратном порядке, убедившись в надёжной посадке фиксатора
- Mazda6 Workshop Manual, PDF 927 · T–33, нижний раздел

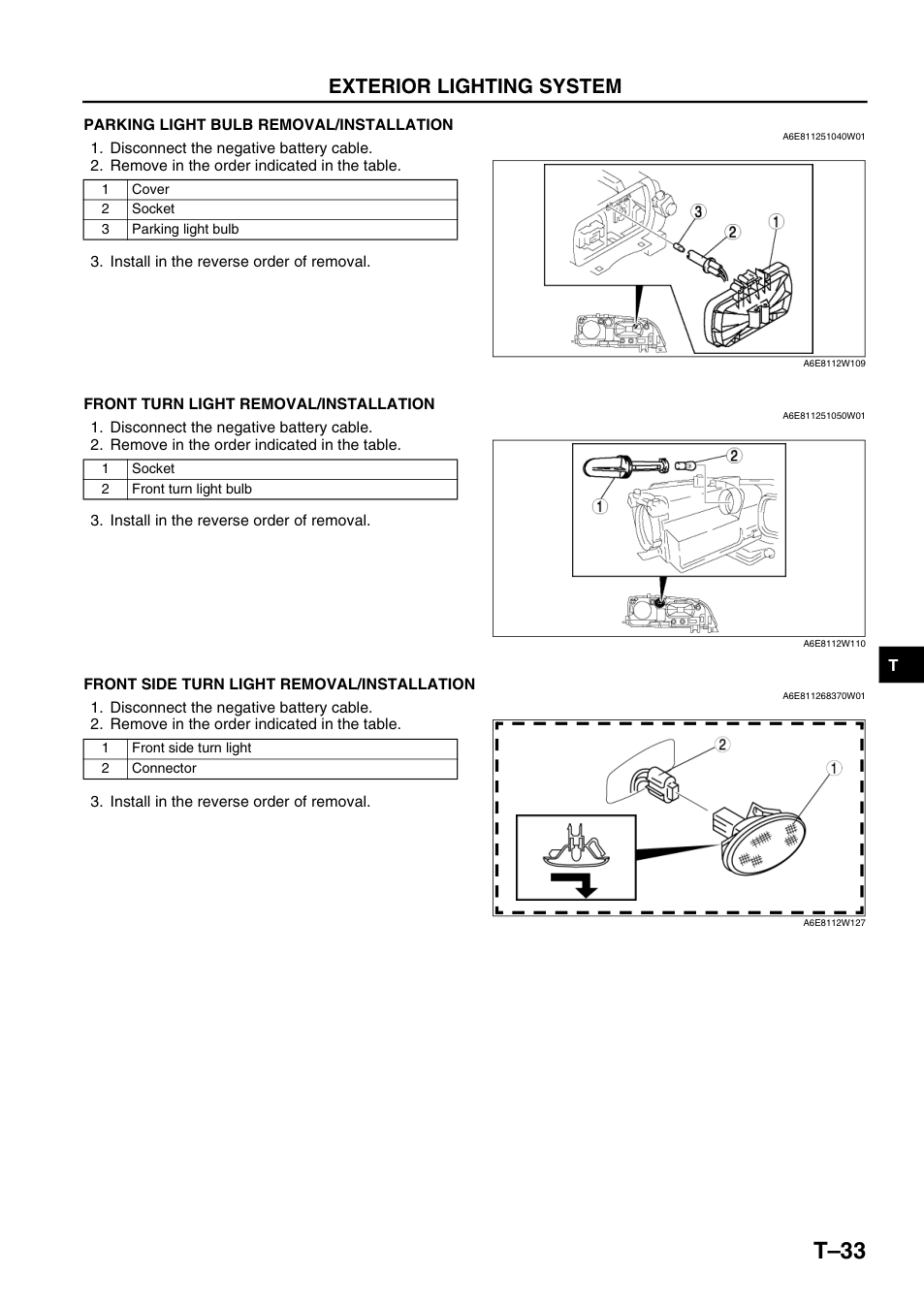

Боковой повторитель находится в нижней рамке: корпус 1 и разъём 2. Две верхние схемы относятся к лампам блок-фары
Увеличить снимок · Открыть страницу PDFПосле установки
Восстановите питание и проверьте повторитель в режиме поворота и аварийной сигнализации. Убедитесь, что корпус не болтается, провод не зажат, а уплотнение лежит на месте
Если свет отсутствует или работа отличается от остальных указателей, продолжите проверку цепи. Не фиксируйте незакреплённый корпус наружным герметиком вместо ремонта сломанного крепления
Документы и границы проверки
Технические сведения сверены по указанным разделам. Дополнительные организационные советы редакции не являются цитатами Mazda. Номер PDF — номер страницы файла, он может отличаться от печатного
- M6-001 · Mazda6 Workshop Manual
2002-03 · Копия заводского документа на стороннем хостинге
База дорестайлинга; не полный комплект всех изменений 2002–2008; GY и дизель проверять по дополнению M6-008
Проверка по документам: 01.10.2026
